Teile am Druckschlitten austauschen
26

7.1 Druckkopfhalter

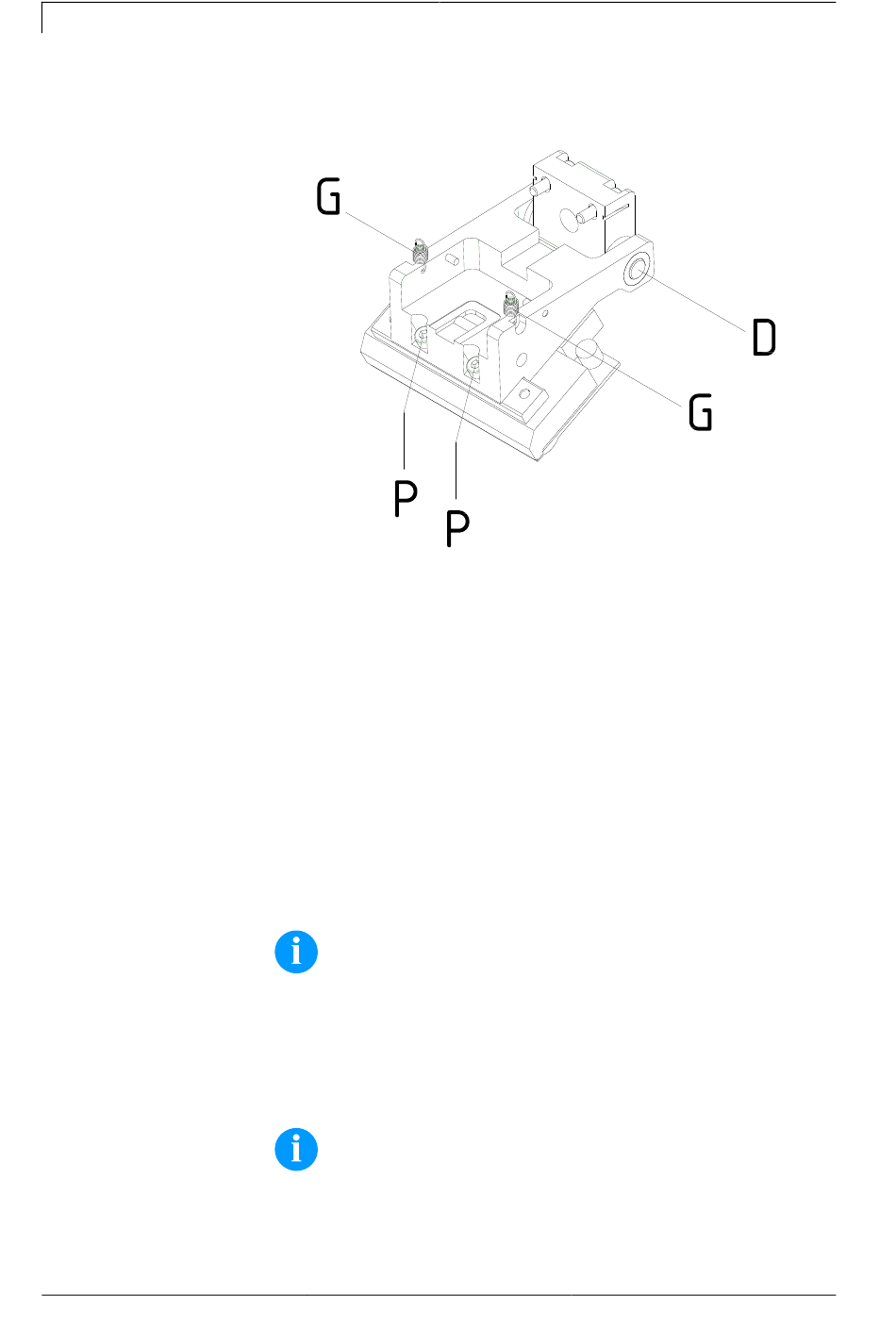

Abbildung 16
1. Vordere Abdeckhaube der Druckmechanik abnehmen.
2. Beide Zugfedern (G) mit einer Pinzette von den Federpfeilern
(F, Abbildung 14) schieben.
3. Druckkopfkabel (E, Abbildung 14) vom Druckkopf (A, Abbildung
14) abziehen.
4. Inbusschrauben (C, Abbildung 14) entfernen.
5. Komplette Druckkopfeinheit entnehmen.
6. Pneumatikschlauch abziehen.
7. Notwendige Servicearbeiten vornehmen, z.B. Federn (G) oder
Druckkopfhalter austauschen.
Siehe dazu den nachstehenden Hinweis.
HINWEIS!
Die Baugruppe kann weiter in ihre Einzelteile zerlegt werden.
Dazu die Gewindestifte (B, Abbildung 14) herausdrehen und die
Druckkopfwelle (D) entfernen.
Beim Einbau ist auf die Parallelität der Schlitze neben den
Schrauben (C, Abbildung 14) zu den Schlitzen im
Führungswagen (H, Abbildung 15) zu achten.
HINWEIS!
Federpfeiler (F) mit Schraubensicherungsklebstoff
®
Loctite 243™ vor unbeabsichtigtem Lösen sichern.
