Leiterplatte Cpu - Carl Valentin FLEXICODE Serviceanleitung

Elektronik (Teile austauschen)

Leiterplatte CPU

ausbauen
Leiterplatte CPU
einbauen
16
4.2 Leiterplatte CPU

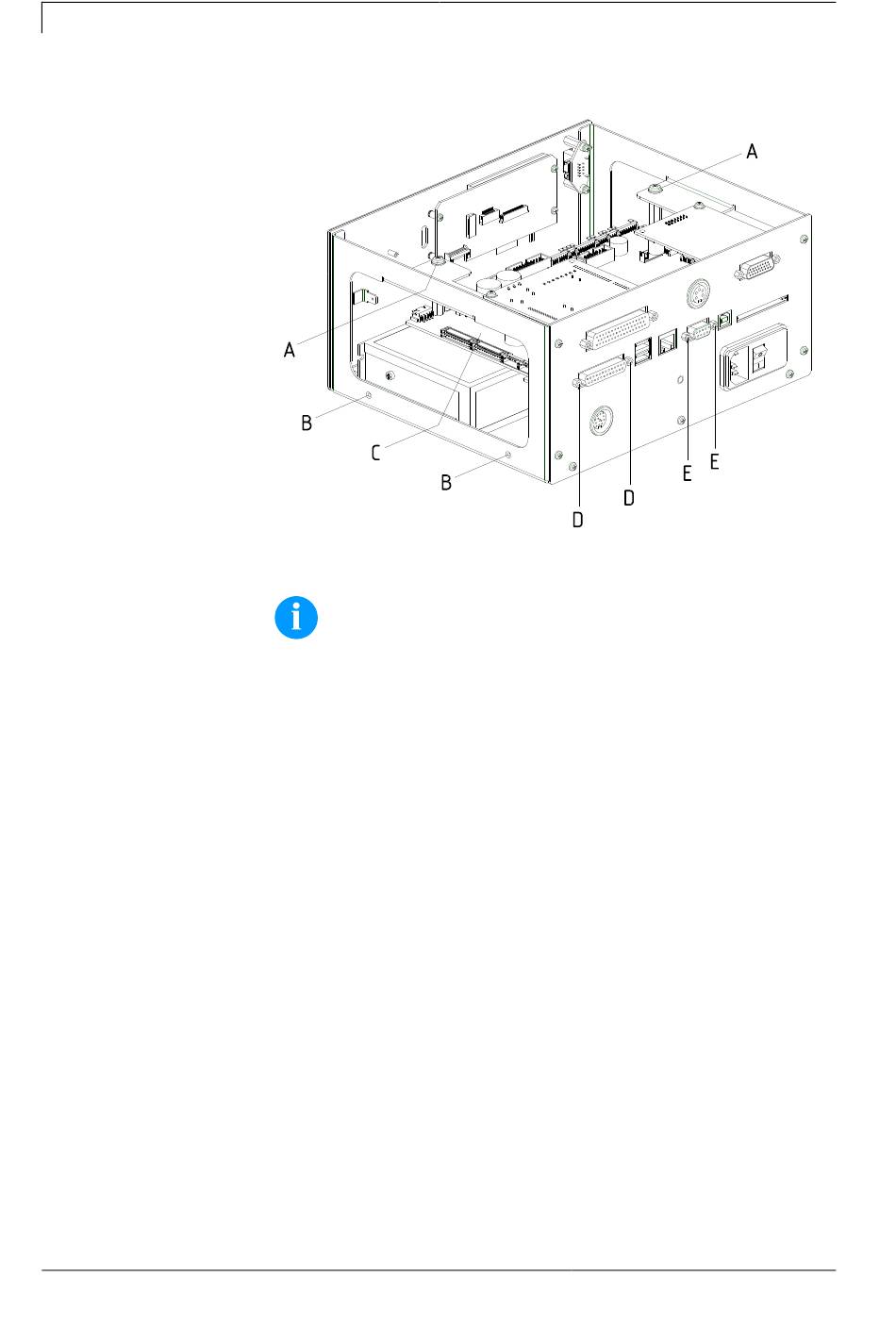

Abbildung 6
HINWEIS!
Gerätekonfiguration auf einer CF Karte speichern.
1. Ansteuerelektronik vom Netzanschluss trennen.
2. Schrauben (B) entfernen und Abdeckung der Ansteuerelektronik
abnehmen.
3. Alle Steckverbindungen aus der Leiterplatte CPU (C) ziehen.
4. Halteschrauben (D) an der parallelen Schnittstelle herausdrehen.
5. Halteschrauben (E) an der seriellen Schnittstelle herausdrehen.
6. Schrauben (A) entfernen.
7. Leiterplatte CPU (C) vorsichtig aus einer der seitlichen
Gehäuseöffnungen herausnehmen.
8. Falls erforderlich, Sechskantpfeiler der CPU entfernen.
1. Falls erforderlich, Sechskantpfeiler der alten CPU montieren.
2. CPU (C) durch eine der seitlichen Gehäuseöffnungen führen und
mit den Schrauben (A, D, E) wieder befestigen.
3. Alle Steckverbindungen an der Leiterplatte einstecken.
4. Abdeckung der Ansteuerelektronik mit Schrauben (B) wieder
montieren.
5. Alle Schnittstellenanschlüsse wieder herstellen.
6. Netzkabel wieder anschließen.
7. Firmware Version prüfen und ggfs. Update durchführen.
8. Gerätekonfiguration von CF Karte laden. Andernfalls
Konfiguration über das Funktionsmenü einstellen.
