Teile am Druckschlitten austauschen
28

7.3 Linearzahnriemen

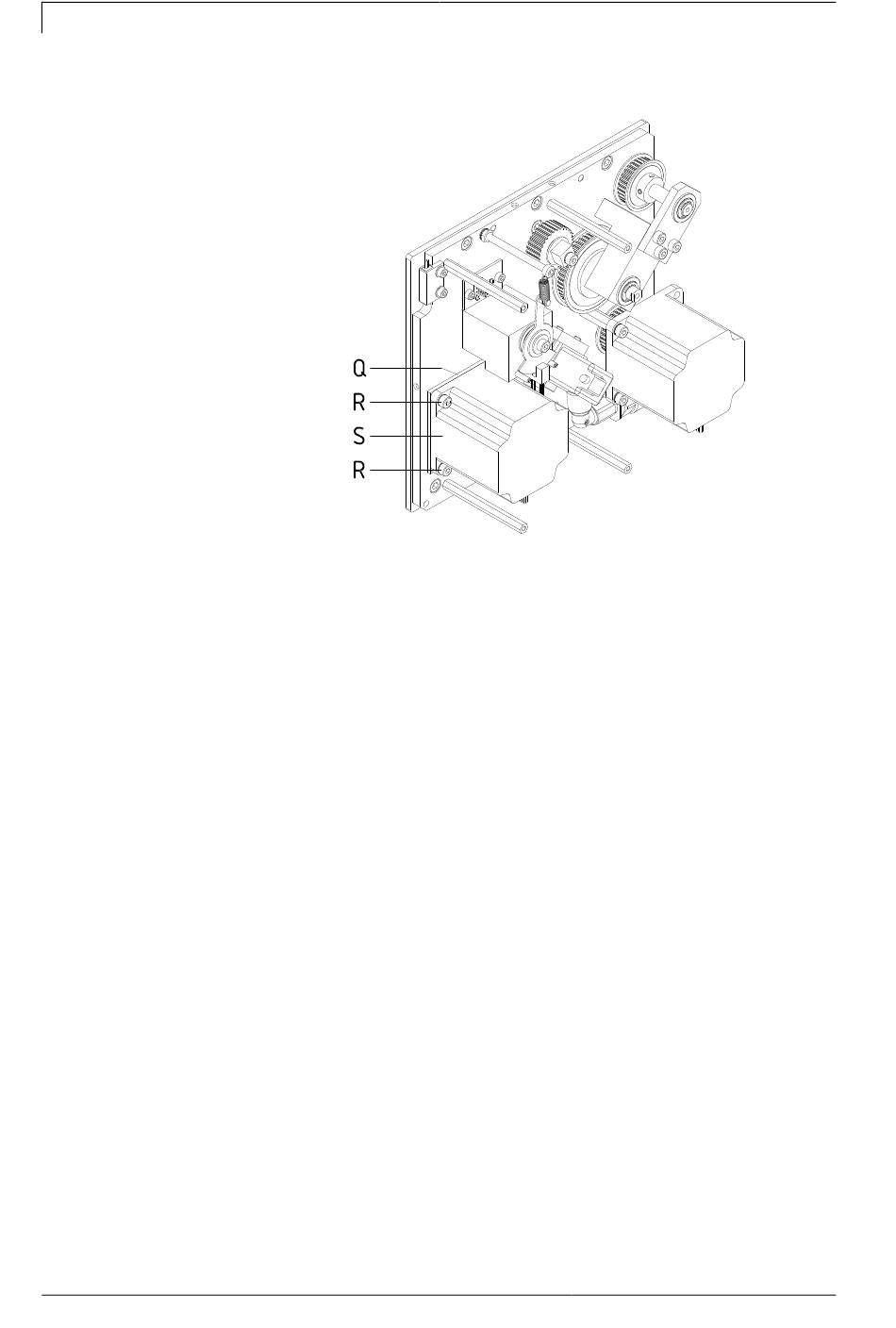

Abbildung 18
1. Schrittmotor (S) abnehmen.
2. Leistungselektronik und Verteilerplatine entfernen (siehe Kapitel
1.1, Seite 29).
3. Drei Schrauben (R) herausdrehen und Zwischenblech (Q) sowie
Schrittmotor (S) abnehmen.
4. Der Zahnriemen liegt frei und kann ausgetauscht werden.
5. Einbau aller Komponenten in umgekehrter Reihenfolge.
