8.1.7 Anzeigen, Seite Kurven

Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt Kurven auswählen. Mit der [ESC]-Taste
gelangen Sie zurück in das übergeordnete Menü.
 
]/[ ]-
Mit Hilfe der [ Tasten am Display wählen Sie zwischen Spannungen und Strömen.
Mit Hilfe der F1 / F2-Tasten am Display wählen Sie die Größe der angezeigten Kurve aus (Zoom-Funktion).

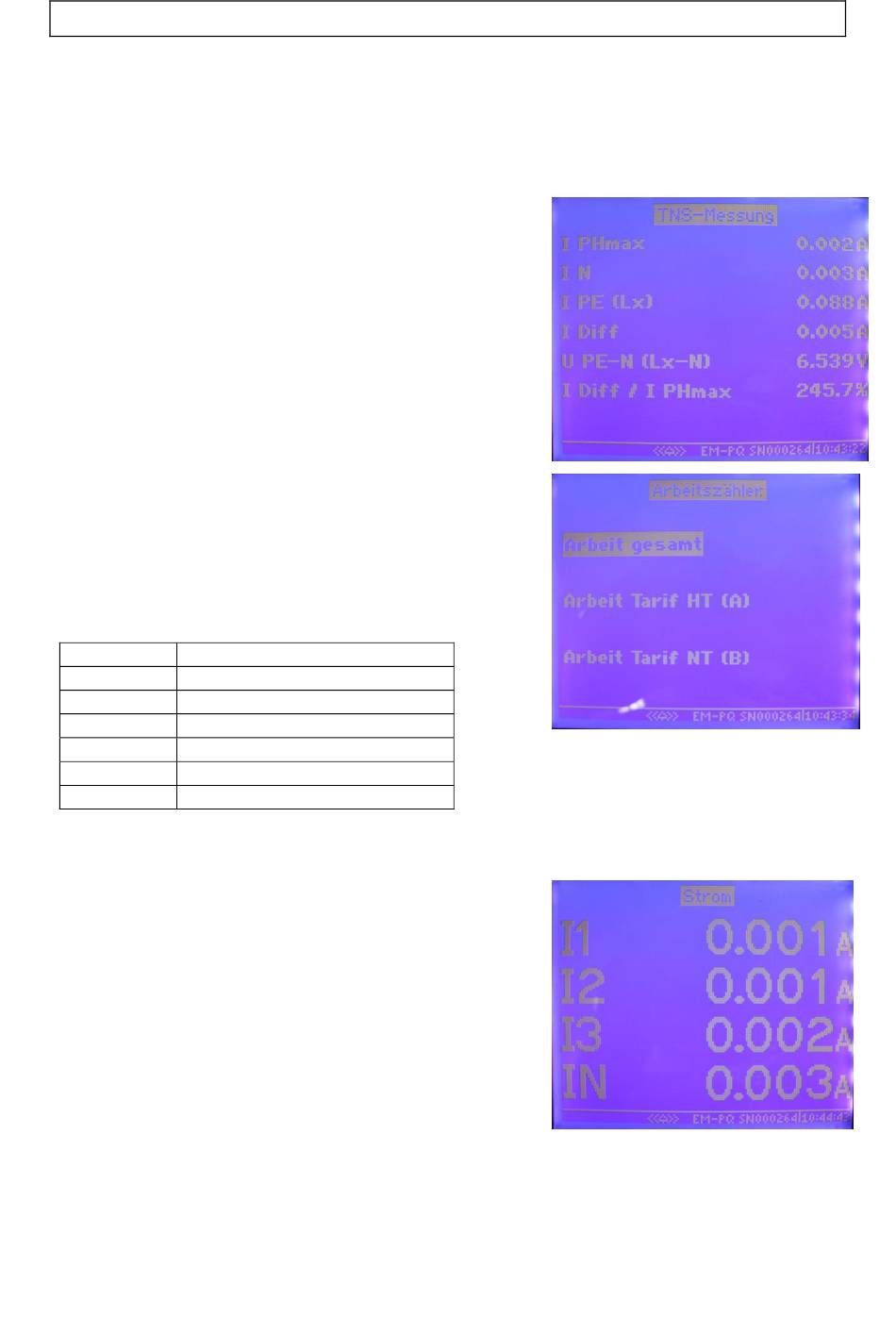

8.1.8 Anzeigen, Seite TNS-Messung

Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt
TNS-Messung auswählen. Mit der [ESC]-Taste gelangen Sie zurück
in das übergeordnete Menü.
Hier können Sie folgende aktuelle Messwerte einsehen:

I PHmax

I N

I PE

I Diff

U PE-N

I Diff / I PHmax
8.1.9 Anzeigen, Seite Arbeitszähler
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt
Arbeitszähler auswählen. Mit der [ESC]-Taste gelangen Sie zurück
in das übergeordnete Menü.
 
]/[ ]-
Mit Hilfe der [ Tasten am Display wählen Sie zwischen
Arbeit gesamt, Arbeit Tarif HT (A), Arbeit Tarif NT (B) wählen.
Durch Auswahl eines der 3 Anzeigefenster werden die jeweiligen
folgenden Messdaten angezeigt:
Bezeichnung Bedeutung
P Bezug Bezogene Wirkleistung in kWh.
P Rück Rückgespeiste Wirkleistung kWh.
Q ind Induktive Blindleistung in kvarh.
Q cap Kapazitive Blindleistung in kvarh.
Q eff Effektive Blindleistung in kvarh.
Schein Scheinleistung in kVAh.
8.1.10 Anzeigen, Seite Großanzeige
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt
Großanzeige auswählen. Mit der [ESC]-Taste gelangen Sie zurück in
das übergeordnete Menü.
 
]/[ ]-
Mit Hilfe der [ Tasten am Display wählen Sie zwischen
Strom, Spannung, Gesamtleistung und TNS-Messung wählen.
8.1.11 Anzeigen, Seite Großanzeige, Seite Strom
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen, Großanzeige
den Menüpunkt Strom auswählen. Mit der [ESC]-Taste gelangen Sie
zurück in das übergeordnete Menü.
Hier werden in einer größeren Schrift folgende Messwerte dargestellt:

I1

I2

I3

IN
8.1.12 Anzeigen, Seite Großanzeige, Seite Spannung
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen, Großanzeige den Menüpunkt Spannung auswählen. Mit
der [ESC]-Taste gelangen Sie zurück in das übergeordnete Menü.
Hier werden in einer größeren Schrift folgende Messwerte dargestellt:

U1 (L1-N)
