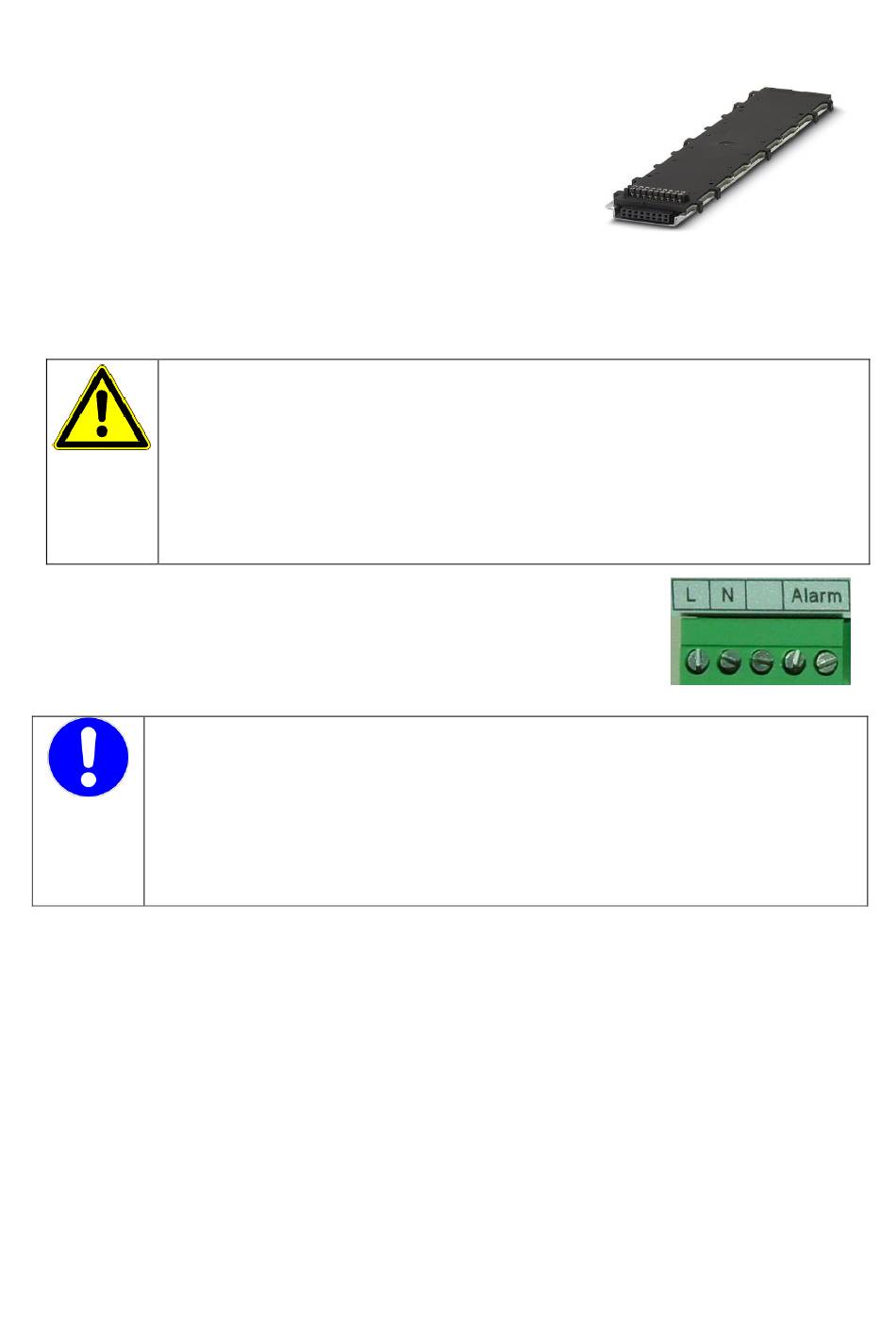

Zur Vereinfachung der Installation kann der optionale Tragschienen-
Busverbinder eingesetzt werden. Er kann beim Hersteller Phoenix
contact unter der Bestellbezeichnung HBUS 161,6-16P-1S BK,
Artikel-Nummer 2278555 bezogen werden. Hiermit werden die Bus-
Anschlüsse von nebeneinander auf der selben Tragschiene montierten
Power Quality Analyzer EM-PQ 2300 oder Maximum Optimizer EM_MC
2200 automatisch miteinander verbunden. Dadurch müssen diese
Anschlüsse nicht separat von Gerät zu Gerät verdrahtet werden, so dass
sich der Anschussaufwand merklich verringert.
Verbunden werden:
-
FRAKO-Starkstrombus
-
Display-Bus inklusive Display-Versorgung
5.1.1 Versorgungsspannung
GEFAHR!
Um Gefahren auszuschließen, ist folgendes zu beachten:
Wenn Arbeiten an den Zuleitungen und den Anschlüssen des Gerätes durchgeführt werden,
besteht die Möglichkeit, spannungsführende Teile zu berühren. Die anliegende Spannung kann
bei Berührung eine gesundheits- oder gar lebensgefährdende Wirkung haben.
Werden dort genannte Vorsichtsmaßnahmen beachtet, kann die Gefahr für Leib und Leben sowie
Sachschäden deutlich herabgesetzt werden.
Die Versorgungsspannung beträgt 90VAC - 267VAC, Frequenz 45 - 65 Hz oder
100VDC - 360VDC (absolute Grenzwerte). Der Anschluss erfolgt an den Klemmen
„L" und „N" gemäß dem Anschlussbild in Abbildung 5, Seite14 bzw. Abbildung 6,
Seite 14.
VORSICHT!
- Die Zuleitungen sind fest angebracht auszuführen. Eine extern steckbare Zuleitung ist nicht
zulässig.
- In der Versorgungszuleitung ist eine externe Trennvorrichtung wie ein Schalter oder ein
Leistungsschalter vorzusehen. Diese soll sich in der Nähe des EM-PQ 2300 befinden. Diese
Trennvorrichtung muss die Leiter L1 und N trennen. Die Trennvorrichtung muss die
Anforderungen nach IEC 60947-1 und IEC 60947-3 erfüllen und für die Anwendung geeignet sein.
Seine Funktion muss mittels Aufschrift gekennzeichnet sein. Diese Trennvorrichtung darf den
Schutzleiter nicht unterbrechen.
5.1.2 Mess-Anschlüsse
5.1.2.1 Spannungsmessungen
Das EM-PQ 2300 kann fünf Wechselspannungen messen. Die fünf Messeingänge sind hochohmig galvanisch
miteinander verbunden. Messbereiche siehe Kapitel 2 Technische Daten, Seite 7.
Gleichspannungen können nicht gemessen werden.
Die Spannungsmesseingänge des EM-PQ 2300 sind für 110VAC- bis 600VAC-Netze vorgesehen.
Eine Mittelspannungsmessung über einen Wandler ../100V ist möglich.
Hinweis: Zur direkten Spannungsmessung in 690VAC-Netzen ist eine MESSBEREICHSERWEITERUNG 690V
(Bausatz) für das EM-PQ 2300 unter der Artikelnummer 20-30243 erhältlich.
Bei der Konfiguration der Geräteparameter des EM-PQ 2300 muss bei Verwendung der
Messbereichserweiterung 690V der Spannungswandlerfaktor 1,5 eingegeben werden.
Die Sicherheitshinweise unter Kapitel 5,
Installation
, Seite 12.
