für feste Verlegung bis 40m
Lapp UNITRONIC
Helukabel CAN-BUS 4X1X0.34, Art.Nr.: 801573
für hochflexible Verlegung bis 40m
Lapp UNITRONIC
Helukabel CAN-BUS 4X1X0.50, Art.Nr.: 800685
5.1.5.3 Anzahl Geräte am Display-Bus
An einem Strang dürfen maximal 7 Geräte und ein Display EM-FD 2500 oder maximal 6 Geräte und zwei
Displays EM-FD 2500 angeschlossen werden.
Ein EM-PQ 2300 kann ein Display EM-FD 2500 versorgen, so dass an ein einzeln installiertes EM-PQ 2300 nur
ein EM-FD 2500 angeschlossen werden kann. Es dürfen nicht mehr EM-FD 2500 angeschlossen werden als
Geräte wie EM-PQ 2300 oder EM-MC 2200 am Display-Bus angeschlossen sind.
5.1.5.4 Abschlusswiderstände
Der Bus-Strang muss an seinen beiden Enden mit jeweils einem Abschlusswiderstand beschaltet werden. Beim
EM-PQ 2300 geschieht dies durch den Konfigurationsschalter 1 (DIP-Schalter 1). Ist der Schalter Richtung
Gehäuseboden gedrückt, ist der geräteinterne Abschlusswiderstand zugeschaltet, anderenfalls abgeschaltet. Im
Display EM-FD 2500 kann ebenfalls ein eingebauter Abschlusswiderstand über die Tastatur aktiviert werden.
Dies ist im Kapitel 6.4 Abschlusswiderstände am Display-Bus, Seite 5 beschrieben.

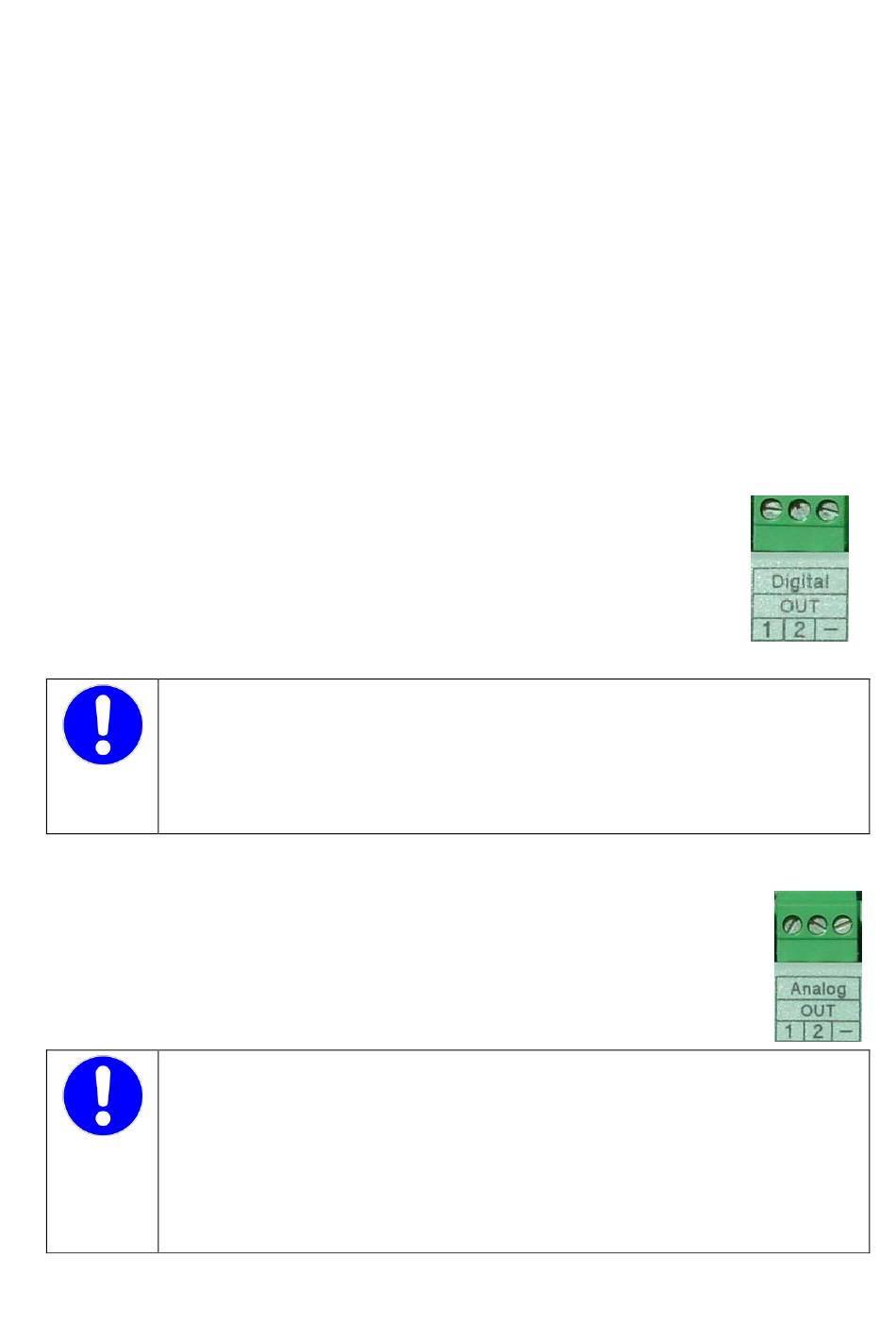

5.1.6 Digital OUT 1/2
Das EM-PQ 2300 verfügt über zwei Digitalausgänge nach dem Standard S0 nach DIN 43864.
Über diese Ausgänge können Zustandswerte ausgeben werden.
Die Zuordnung der Zustandswerte zu den Digitalausgängen erfolgt über die
Konfigurationssoftware FRAKO Geräte-Manager.
Technische Daten siehe Kapitel 2 Technische Daten, Seite 7, Konfiguration siehe Kapitel 7.2.1
Digital OUT 1/2, Seite 28.
VORSICHT!
Bitte beachten Sie beim Anschluss folgende Punkte:
Gemeinsamer Masseanschluss, zusätzlich galvanisch verbunden mit den Digitaleingängen,
Analogausgängen sowie dem Temperatureingang.
Es können je nach externer Beschaltung Ausgleichsströme über die Masseanschlüsse fließen, die
Beschädigungen am EM-PQ 2300 oder an angeschlossenen Geräten verursachen.
5.1.7 Analog OUT 1/2
Das EM-PQ 2300 verfügt über zwei Analogausgänge, welche Messwerte ausgeben können.
Die Zuordnung der Messwerte zu den Analogausgängen erfolgt über die Konfigurationssoftware
FRAKO Geräte-Manager.
Technische Daten siehe Kapitel 2 Technische Daten, Seite 7, Konfiguration siehe Kapitel
Analog OUT 1/2
, Seite 28.
VORSICHT!
Bitte beachten Sie beim Anschluss folgende Punkte:
-
-
(R)
BUS CAN UL/CSA (CMX) 2x2x0,34, Artikelnr. 2170 264
(R)
BUS CAN UL/CSA (CMX) 2x2x0,25, Artikelnr. 2170 273
Keine Fremdspannungen anlegen
Gemeinsamer Masseanschluss, zusätzlich galvanisch verbunden mit den
Digitalausgängen, Digitaleingängen, Temperatureingang.
Es können je nach externer Beschaltung Ausgleichsströme über die Masseanschlüsse
fließen, die Beschädigungen am EM-PQ 2300 oder an angeschlossenen Geräten
verursachen.
