Geben Sie die IP-Adresse, Subnet-Maske und die Gateway-Adresse an.

Danach sollte das EM-PQ 2300 unter der neuen IP-Adresse erreichbar sein.

7.1.1.2.2 IP-Adresse vom DHCP-Server beziehen

Es besteht auch die Möglichkeit, die IP-Adresse dynamisch
über einen DHCP-Server zu beziehen. Dazu kann am DIP
Schalter auf der Oberseite des Gehäuses der Schalter Nr. 2
in die Stellung ON geschaltet werden. Bei dieser Methode
muss die vom DHCP-Server vergebene IP-Adresse bekannt
sein. Außerdem muss das EM-PQ 2300 immer dieselbe IP-
Adresse erhalten.
Damit der Netzwerkadministrator eine IP-Adresse für das
EM-PQ 2300 vergeben kann, benötigt er die MAC-Adresse
des Gerätes. Diese finden Sie auf der Oberseite des Gerätes.

7.1.1.2.3 IP-Adresse ohne Display EM-FD 2500 einstellen

Wenn Ihnen kein Display EM-FD 2500 zur Verfügung steht, müssen Sie die IP-Adresse wie folgt programmieren:
Bitte beachten!
Für die im Folgenden beschriebene Vorgehensweise ist es notwendig, dass sich das EM-PQ 2300 im selben
Subnetz befindet wie der PC, mit dem das EM-PQ 2300 konfiguriert werden soll. Ist dies nicht der Fall, müssen
Sie das EM-PQ 2300 vorübergehend über ein Cross-Over-Kabel direkt an Ihrem PC anschließen.

Falls noch nicht geschehen, installieren Sie auf dem PC den FRAKO Geräte-Manager.

Stellen Sie am EM-PQ 2300 den DIP-Schalter 3 auf ON. Das EM-PQ hat jetzt die IP-Adresse
192.168.0.57.

Notieren Sie sich die IP-Einstellungen Ihres PCs und stellen Sie dann an Ihrem PC eine IP-Adresse im
Bereich 192.168.0.x ein. Hier steht x für eine Adresse zwischen 1 bis 255 (mit Ausnahme der 57). Die
Subnet-Maske stellen Sie auf 255.255.255.0.

Starten Sie den Geräte-Manager und fügen Sie eine Verbindung zum EM-PQ 2300 mit der IP-Adresse
192.168.0.57 hinzu.

Markieren Sie die Verbindung und wählen Sie aus dem Kontextmenü der Verbindung den Menüpunkt
Geräte suchen. Es sollte dann ein EM-PQ 2300 mit der Busadresse 0 gefunden werden. (Evtl. wird das
selbe Gerät nochmal mit einer weiteren Busadresse gefunden, dieses Gerät kann ignoriert werden)

Markieren Sie die Auswahl-Checkbox vom gefundenen EM-PQ an Busadresse 0 und verlassen Sie das
Fenster über den OK-Button.

Markieren Sie nun das neu hinzugefügte Gerät unter der Verbindung, um rechts vom Gerätebaum die
Konfigurationssoftware für dieses Gerät einzublenden.

Wählen Sie unter Einrichten / Kommunikation den Link Schnittstellen einrichten (Frakobus, Ethernet)

Geben Sie unter TCP-IP-Einstellungen die zukünftigen IP-Parameter ein.

Verlassen Sie die Seite über den Zurück-Button.

Schreiben Sie die Konfiguration über den

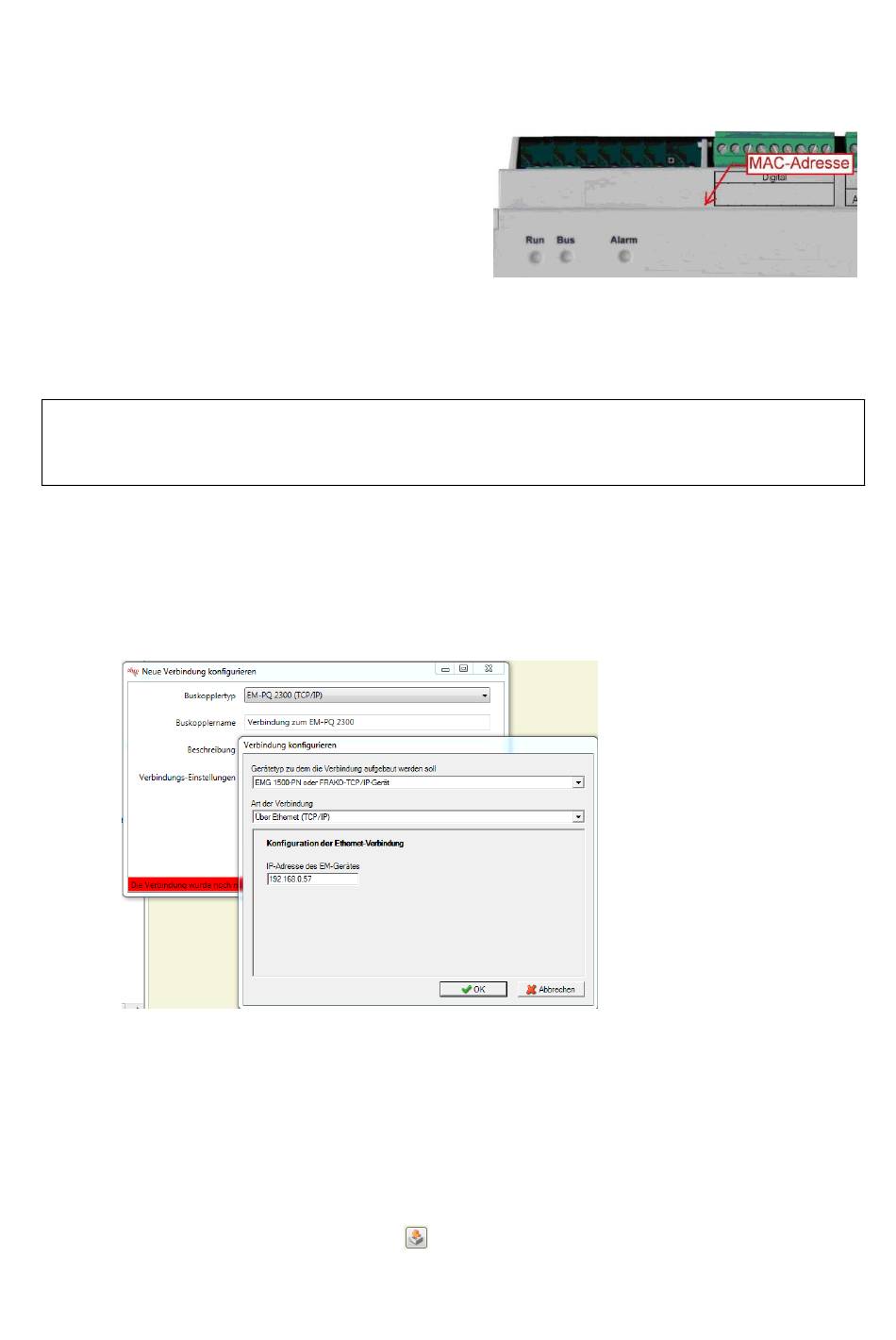

Abbildung 10: Position des Aufdrucks der MAC-Adresse (beispielhaft)
-Button in das EM-PQ 2300.
27
