Die Konfiguration der digitalen Eingänge erfolgt in der EMPQ-SW des Geräte-Managers. Näheres hierzu finden
Sie in der Online-Hilfe des Geräte-Managers unter „EMPQ-SW Bedienungsanleitung".
7.3.2 Temperatur
An den Temperatureingang kann sowohl ein Pt100- als auch ein PT1000-Fühler angeschlossen werden. Das EM-
PQ 2300 erkennt den angeschlossenen Fühlertyp automatisch.
8. Bedienung
8.1 Über das Display EM-FD 2500
Die Konfiguration erfolgt über die im Geräte-Manager enthaltene PC-Software EMPQ-SW. Eine Anleitung zur
Konfiguration des EM-PQ 2300 finden Sie in der Online-Hilfe des Geräte-Managers im Abschnitt EMPQ-SW-
Bedienungsanleitung.
Hier ist die Konfiguration über das optionale Display EM-FD 2500 beschrieben. Mit dem EM-FD 2500 ist keine
komplette Konfiguration möglich. Es können Messwerte angezeigt und einige wichtige Parameter eingestellt
werden. Eine Inbetriebnahme nur über das Display ist nicht möglich.
Am Display-Bus dürfen maximal 7 Geräte und ein Display oder
alternativ 6 Geräte und zwei Displays angeschlossen werden.

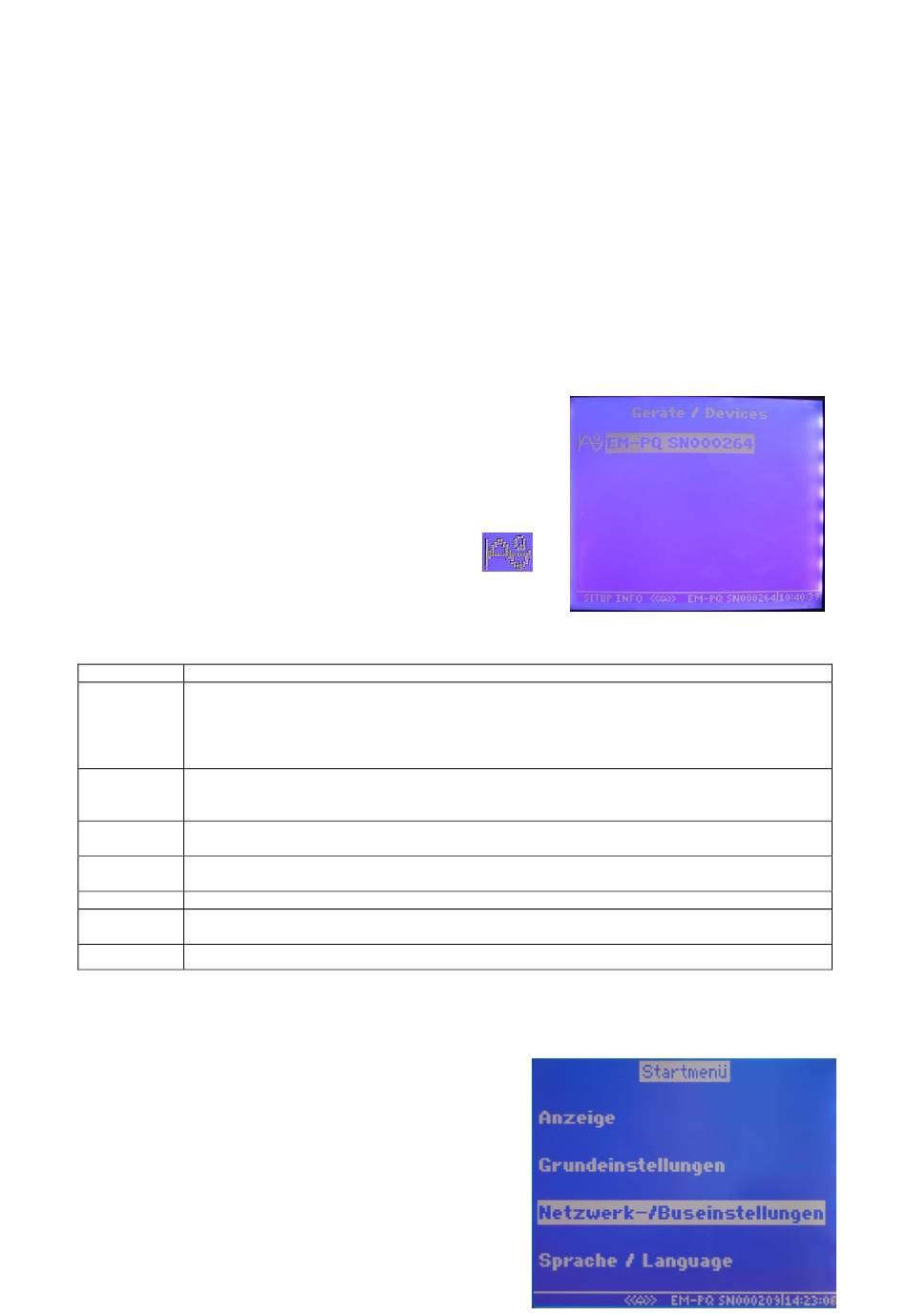

8.1.1 Seite Geräte / Devices
Die Auswahl der Geräte erfolgt auf der Seite Geräte / Devices. Auf
diese Seite gelangen Sie von jedem Punkt aus über die Taste [UNIT].
]/[
]-
Mit Hilfe der [
Tasten am Display kann das EM-
PQ 2300 ausgewählt werden. Ein EM-PQ 2300 erkennen
Sie am rechts gezeigten Symbol. Im Display werden die
ersten 16 Zeichen des Gerätenamens angezeigt. Es ist deshalb
sinnvoll, den Gerätenamen so zu wählen, dass das EM-PQ 2300 über
die ersten 16 Zeichen eindeutig identifiziert werden kann.
Nach Auswahl eines Gerätes haben die Tasten folgende Funktionen:
Taste
Funktion
[F1]
SETUP
Ruft das Display-Setup auf, wo Sie Helligkeit und Kontrast der Anzeige einstellen können.
Außerdem aktivieren Sie hier den Abschlusswiderstand des Displays.
Über die Taste F2 (INFO) rufen Sie hier Informationen über das Display selbst ab (nicht über
das vom Display bediente Gerät) wie Version, Seriennummer, Displaybusadresse
[F2]
INFO
Zeigt Informationen zum aktuell markierten Gerät wie Version, Seriennummer und
Displaybusadresse an.
[UNIT]
Hat hier keine Funktion.
Ansonsten gelangen Sie über diese Taste immer auf die Seite „Gerät / Devices"
[ESC]
Hat hier keine Funktion.
Ansonsten gelangen Sie über diese Taste immer eine Menüebene höher
[OK]
Wählt den aktuell markierten Menüpunkt aus und zeigt die zugehörige Seite an.
[<]/[>]
Diese Tasten haben hier die gleiche Funktion wie die [OK]-Taste.
Ansonsten wechseln Sie mit diesen Tasten horizontal zwischen den Seiten.
Markiert das nächste bzw. vorhergehende Gerät.
]/[
]
[
Wenn Sie ein Gerät markiert haben, können Sie über die Taste F2 (INFO) Version, Seriennummer und
Displaybus-Adresse abrufen.
8.1.2 Seite Startmenue
Nach Auswahl des Gerätes auf der Seite Geräte / Devices mittels
]/[
]/[OK]
der [
-Tasten gelangen Sie in das Startmenü:
]/[
]
Mit Hilfe der [
-Tasten am Display wählen Sie zwischen
Anzeige,. Grundeinstellungen, Netzwerk-/ Buseinstellungen
und Sprache / Language
Durch Auswahl von Anzeige können Sie die Gesamtübersicht,
aktuelle Phasenwerte, THD U/I, Harmonische, Kurven, TNS-
Messung, Arbeitszähler, oder aktive Alarme einsehen.
29
