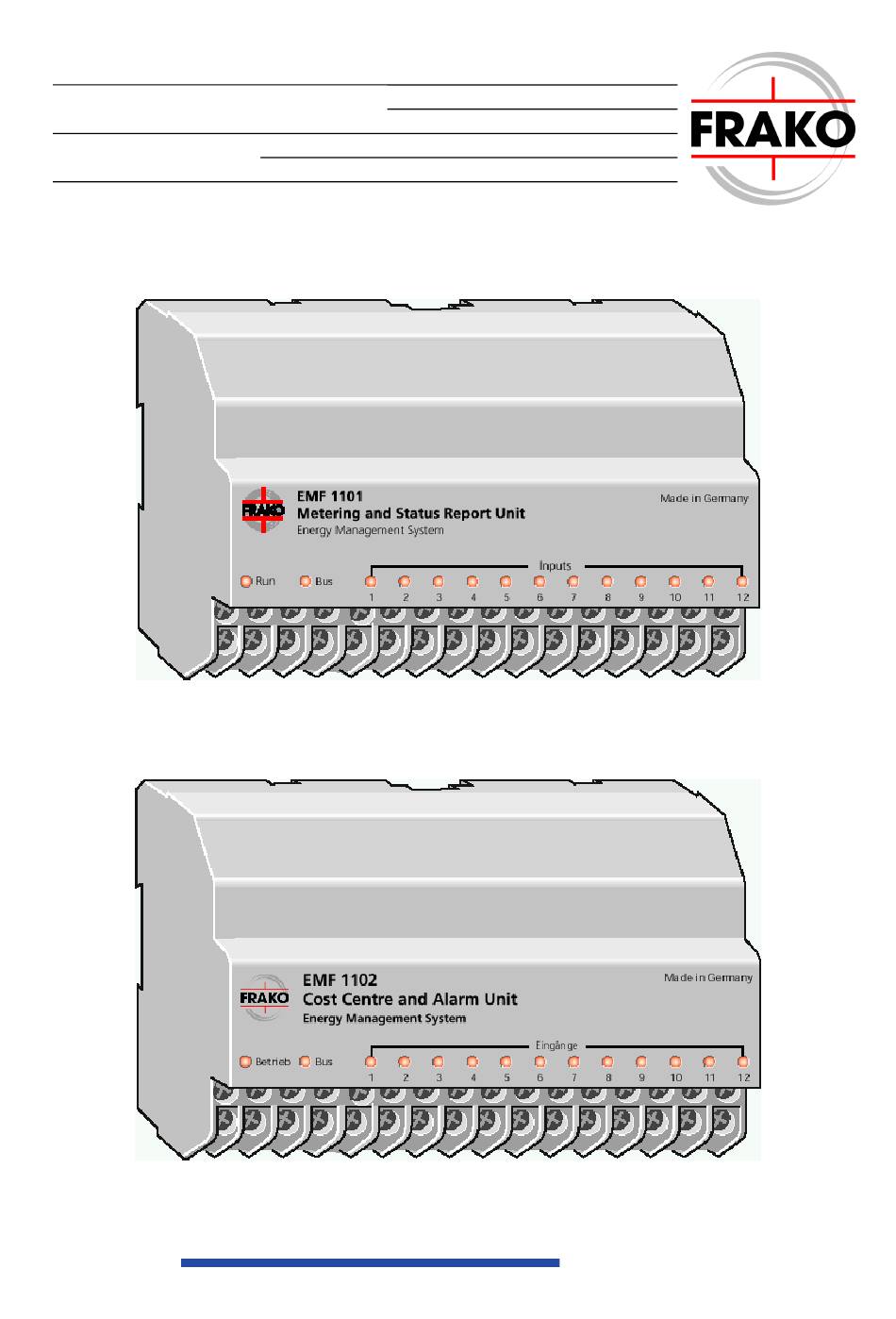

EMF 1101 / EMF 1102 Betriebsanleitung Zähl- und Rückmeldeeinheit EMF 1101 Kostenstellen- und Alarmsystem EMF 1102 Ihr Partner für Blindstromkompensation, EnergieManagement und Netzanalyse Industrievertretung Tel. +4985181033 Fax +4985181034 Energieberatung EMail: info@ivuunrecht.de web: ivuunrecht.de A. Unrecht...
Seite 2
Sicherheits- und Warnhinweise Betriebsanleitung EMF 1101 / 1102 Sicherheits- und Warnhinweise !!! Wichtig, vor Inbetriebnahme lesen !!! • Der Betreiber muß sicherstellen, daß alle Bediener diese Betriebsanleitung kennen und gemäß dieser Betriebsan- leitung handeln. • Die Betriebsanleitung muß sorgfältig gelesen werden, be- vor das Gerät montiert, installiert und in Betrieb gesetzt...
4.3 Vergabe einer Busadresse ................10 Grundeinstellung ....................11 5.1 Das EMF im FRAKO Energie-Management-System.........11 5.2 Das EMF 1102 als Kostenstellen- und Alarmsystem ........11 5.3 Das EMF 1101 / 1102 für Fremdsysteme ............12 Hinweise zur Inbetriebnahme und Fehlersuche ...........13 Technische Daten ...................14 Abbildungen Abbildung 1: Anschlußbild..................7...
Kurzanleitung Betriebsanleitung EMF 1101 / 1102 1. Kurzanleitung • Installation: • Die Montage erfolgt durch Aufrasten auf eine DIN-Hutschiene. • Der Anschluß erfolgt gemäß Anschlußplan Abbildung 1, Seite 7. Wichtiger Hinweis: Während der Montage und im Servicefall ist das Gerät spannungsfrei zu schalten.
Betriebsanleitung EMF 1101 / 1102 Funktion 2. Funktion Die Zähl- und Rückmeldeeinheit EMF 1101 und das Kostenstellen- und Alarm- system EMF 1102 dienen dem Zählen, Zwischenspeichern und Weiterleiten von Impulsen sowie dem Erfassen und Weiterleiten von Zuständen und Alar- men.
Funktion Betriebsanleitung EMF 1101 / 1102 2.1 Betriebsarten des Geräts Für die Zähl- und Rückmeldeeinheit EMF 1101 und das Kostenstellen- und Alarmsystem EMF 1102 gibt es folgende Betriebsmöglichkeiten: a) Als Zähl- und Rückmeldeeinheit des FRAKO Energie-Management- Systems. b) Als eigenständige Zähl- und Rückmeldeeinheit in Verbindung mit einem Kommunikationsprozessor EMP 1100 zur Impulszählung oder Zu-...
Betriebsanleitung EMF 1101 / 1102 Installation 3. Installation 3.1 Montage Das EMF 1101 / 1102 besitzt ein Normgehäuse zur Montage auf DIN-Norm- Tragschiene 35mm. Die Einbaulage ist beliebig. Wichtig: Das Gerät ist ausschließlich für den Einbau in Verteilungen oder Schalt- schränken vorgesehen.
Installation Betriebsanleitung EMF 1101 / 1102 3.2.1 Versorgungsspannung Die Versorgungsspannung beträgt 230 V∼, 50 / 60 Hz. Der Anschluß erfolgt an den Klemmen „230V∼ ∼ “ gemäß dem Anschlußbild in Abbildung 1, Seite 7. Wichtige Hinweise: Der Anschluß der Versorgungsspannung ist extern mit 2 A abzusichern.
Betriebsanleitung EMF 1101 / 1102 Installation 3.2.5 Anschluss über einen RS232-Adapter Mit dem RS232-Adapter kann jeweils ein EM-Gerät (EMF, EMR, oder EMA) mit der seriellen Schnittstelle des PCs verbunden werden. Der Anschluss erfolgt an dem Busanschluss des jeweiligen Geräts. Der Aufbau einer Busstruktur ist nicht möglich.
Gerät muss eine ein- deutige Busadresse besitzen. Im Auslieferzustand besitzt das EMF 1101 / 1102 keine gültige Busadresse. Für die erstmalige Inbetriebnahme des EMF 1101 / 1102 oder für eine Ände- rung seiner Busadresse wird die Software „Konfig-Tool“ verwendet. Siehe dazu Betriebsanleitung „Konfig-Tool“.
• Das EMF 1101 / 1102 als Zähl-, Erfassungs- oder Alarmeinheit für Fremdsysteme über EMP 1100 (Protokoll: 3964R/RK512). 5.1 Das EMF im FRAKO Energie-Management-System In dieser Betriebsart dient das EMF 1101 / 1102 als Zähl- und Rückmeldeein- heit im FRAKO Energie-Management-System. Auch das EMF 1102 kann diese Aufgaben erfüllen.
Das EMF 1101 / 1102 wird über den FRAKO Starkstrombus mit dem EMP 1100 verbunden. Die Konfiguration des EMF 1101 / 1102 muss mit der Software „EMF-SW“ durchgeführt werden. Die Online-Hilfe dieser Software gibt umfassend Auskunft über die Einstell- und Bedienmöglichkeiten des EMF 1102.
Betriebsanleitung EMF 1101 / 1102 Hinweise zur Inbetriebnahme und Fehlersuche 6. Hinweise zur Inbetriebnahme und Fehlersuche Fehlfunktionen: mögliche Ursachen: Abhilfe: Nach der Inbetriebnah- keine oder falsche Be- Anschluss kontrollieren me blinkt die LED „Be- triebsspannung liegt an (siehe Abbildung 1 trieb“...
