Q
Aktuelle Blindleistung der einzelnen Phasen
(L1,L2,L3).
S
Aktuelle Scheinleistung der einzelnen Phasen
(L1,L2,L3).
THD U %effektiv
Aktueller Anteil der Spannungs-Harmonischen
der einzelnen Phasen (L1,L2,L3) in Prozent.
THD I %effektiv
Aktueller Anteil der Strom-Harmonischen der
einzelnen Phasen (L1,L2,L3) in Prozent.

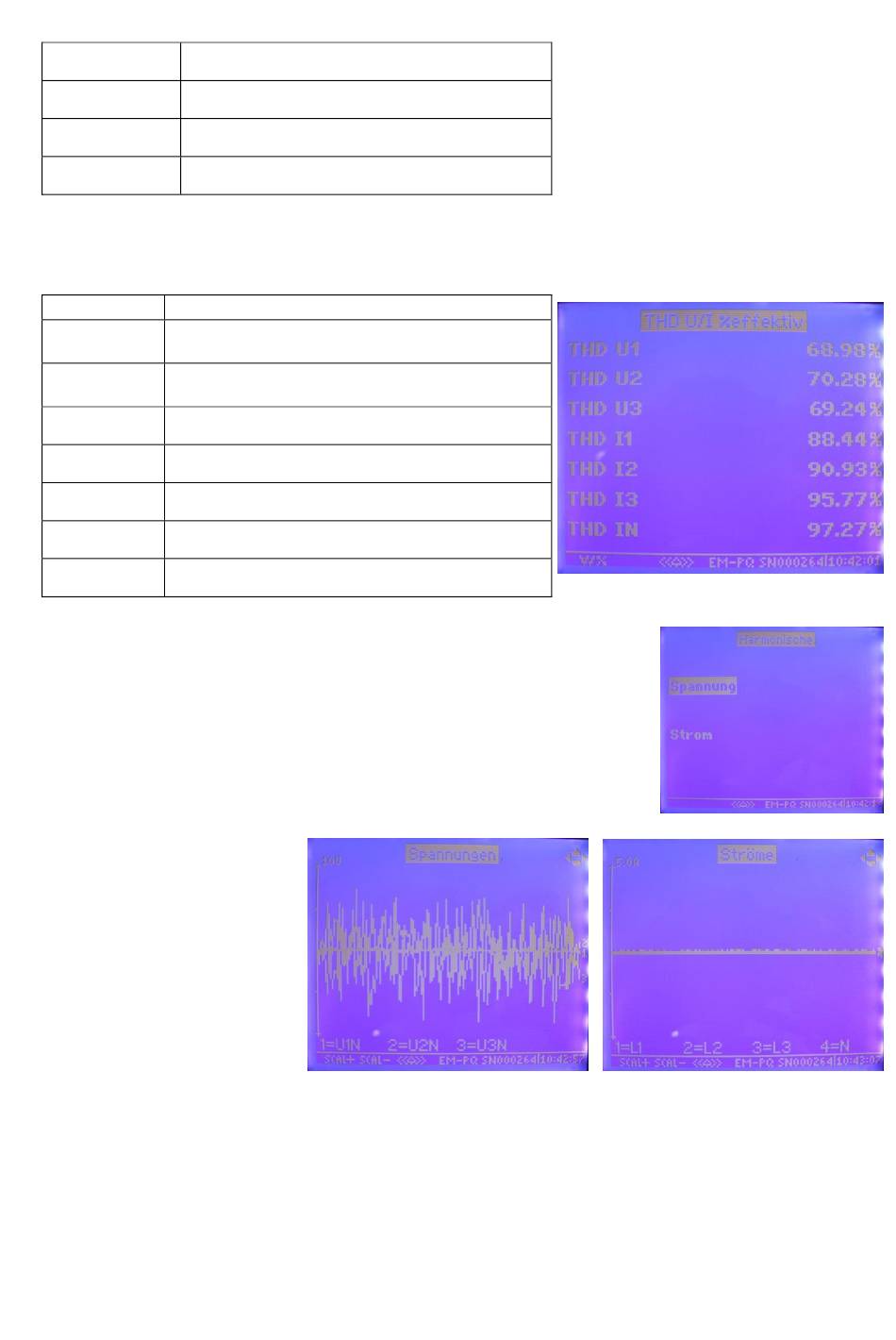

8.1.5 Anzeigen, Seite THD/UI
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt THD U/I auswählen. Mit der [ESC]-Taste
gelangen Sie zurück in das übergeordnete Menü.
Bezeichnung
Bedeutung
THD U1
Aktueller Anteil der Harmonischen der Phase L1 in
Prozent.
THD U2
Aktueller Anteil der Harmonischen der Phase L2 in
Prozent.
THD U3
Aktueller Anteil der Harmonischen der Phase L3 in
Prozent.
THD I1
Aktueller Anteil der Harmonischen des Stromes in
Phase L1 in Prozent.
THD I2
Aktueller Anteil der Harmonischen des Stromes in
Phase L2 in Prozent.
THD I3
Aktueller Anteil der Harmonischen des Stromes in
Phase L3 in Prozent.
THD IN
Aktueller Anteil der Harmonischen des Stromes im
Neutralleiter in Prozent.
8.1.6 Anzeigen, Seite Harmonische
Auf diese Seite gelangen Sie, wenn Sie in Anzeigen den Menüpunkt Harmonische
auswählen. Mit der [ESC]-Taste gelangen Sie zurück in das übergeordnete Menü.
]/[
]-
Mit Hilfe der [
Tasten am Display wählen Sie zwischen Spannung und
Strom.
Auf diese Seite gelangen Sie,
wenn Sie in Harmonische den
Menüpunkt Spannung auswählen.
]/[
]-
Mit Hilfe der [
Tasten am
Display wählen Sie zwischen den
einzelnen Phasen (U1, U2, U3)
aus.
Mit Hilfe der [] / []-Tasten am
Display wählen Sie die
Harmonische aus, die Ihnen als
Messwert angezeigt werden soll.
Auf diese Seite gelangen Sie,
wenn Sie in Harmonische den Menüpunkt Strom auswählen.
]/[
]-
Mit Hilfe der [
Mit Hilfe der [] / []-Tasten am Display wählen Sie die Harmonische aus, die Ihnen als Messwert angezeigt
werden soll.
Tasten am Display wählen Sie zwischen den einzelnen Phasen (I1, I2, I3, IN) aus.
