M o d e l 2 0 0 9

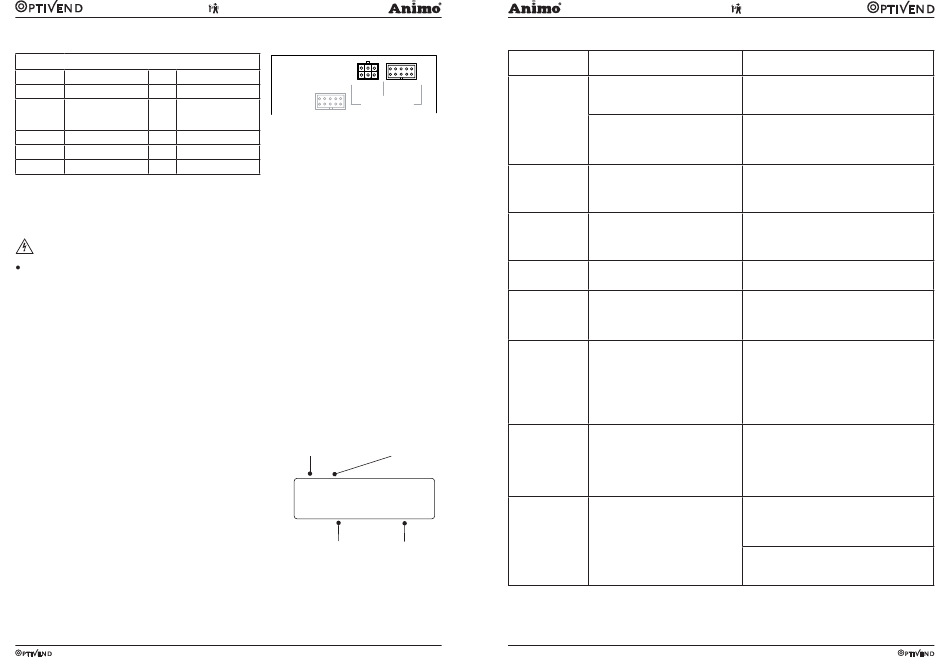

6.4 Hauptplatine Kommunikation
Kommunikation
Steckverb. Bemerkungen
G13 Münzprüfer NRI G13
MDB Münzwechsler NRI C 2 Achtung: MDB Signal
muss auf Platine ange-
passt werden.
CSI Zukünftige Schnittstelle
RS232 Zukünftige Schnittstelle
USB Zukünftige Schnittstelle
7. STÖRUNGEN BEHEBEN
ACHTUNG
Bei einem Defekt und bei (Reinigungs-)Arbeiten am Gerät, muss der Netzstecker aus der
Wandsteckdose gezogen werden, bevor das Gerät geöffnet wird.
Einleitung
Kontrollieren Sie zuerst, ob sich nicht ein Bestandteil gelockert hat, bevor Sie beginnen nach der
Störung zu suchen. Entfernen Sie die Rückwand des Gerätes und prüfen Sie, ob alle Platinen,
Steckverbindungen, Drahtbäume und Schläuche noch gut montiert sind.
Versuchen Sie nach einer allgemeinen Inspektion der Bestandteile an Hand der nachstehenden
Störungsanalyse die mögliche Ursache des Problems zu ¿ nden.
#) Wird in der Spalte „Lösung" empfohlen, den betreffenden Bestandteil auszuwechseln, dann besteht
immer noch die Möglichkeit, dass die Störung durch ein anderes Problem verursacht wird. Testen Sie
daher gründlich die Funktion des Gerätes um zu prüfen, ob die Störung nicht erneut auftritt.

7.1 Logdatei lesen

Während der Benutzung werden die letzten 20 angezeigten
Fehlermeldungen registriert und gespeichert (Abb. 16).
Aktivieren Sie vor dem Ablesen dieser Fehlermeldungen den
Menüpunkt Logdatei lesen (Menü 2.8) im Wartungsmenü.
Die Fehlermeldung (Error) jüngsten Datums wird zuerst
angezeigt.
• In der 1. Zeile werden die gleichen Fehlercodes
angezeigt, die in der Tabelle der Störungsanalyse
angeführt sind (siehe Kapitel 7.3).
• In der 2. Zeile stehen das Datum und die Zeit, wann
genau der Fehlercode aufgetreten ist.
7.2 Logdatei löschen
Verwenden Sie die Funktion Logdatei löschen (Wartungsmenü 2.9) zum Löschen der Datei.
MDB
COMMUNICATION
RS232
Laufende Nummer Störung
00 E3
20-11-2008 10:10
Datum
120
7.3 Störungsanalyse
Display
G13
Ausser Betrieb
Füllen Boiler
Abb. 15
Ausser Betrieb
Aufheizen Boiler
Ausser Betrieb
Tropfschale voll
Ausser Betrieb
Stand-by
Ausser Betrieb
E1 Niv. Fehler
Ausser Betrieb
E2 Niv. Fehler
Ausser Betrieb
E3 Niv. Fehler
Ausser Betrieb
E6 Boiler Temp.
Zeit
Abb. 16
06/2011 Rev. 7.4
06/2011 Rev. 7.4
Mögliche Ursachen Maßnahmen
Keine Maßnahmen erforderlich. Wenn der
Während der Inbetriebnahme:
Boiler ist noch leer und wird Boiler das erforderliche Niveau erreicht hat,
gefüllt.
folgt „Aufheizen Boiler".
Während der Benutzung: Boiler Kontrollieren Sie den Wasserdruck, öffnen
füllt sich nicht oder füllt sich zu Sie den Wasserzufuhrhahn vollständig,
langsam. Nach 60 Sek. kontrollieren Sie den Anschlussschlauch,
folgt E3 Niveaufehler. ob er nicht geknickt ist.
Wenn die Temperatur wieder in Ordnung
Wegen einer zu hohen Wasser-
ist, erlischt die Anzeige automatisch und
abnahme ist die Boilertemperatur
die Getränkeauswahltasten werden wieder
(vorübergehend) zu niedrig.
freigegeben.
Nach dem Entleeren der Tropfschale
erlischt die Anzeige automatisch und die
Tropfschale voll.
Getränkeauswahltasten werden wieder
freigegeben.
Der Automat be¿ ndet sich im Diese Funktion kann manuell oder automa-
Standby-Stand. tisch eingestellt sein
Fehler Minimumelektrode: Minimu- Kontrollieren Sie, ob die Niveausensoren
melektrode erkennt kein Wasser, funktionieren, Wartungsmenü 2.7 Hard-
Maximumelektrode aber schon. ware-Test. Schalten Sie das Gerät aus und
Einlassventil schließt. wieder ein.
Fehler Maximumelektrode:
Maximumelektrode wird nicht Kontrollieren Sie den Wasserdruck, öffnen
innerhalb 30 Sek. erreicht. Ein- Sie den Wasserzufuhrhahn vollständig,
lassventil schließt. Boiler füllt sich kontrollieren Sie den Anschlussschlauch,
zu langsam. Der Wasserdruck ist ob er nicht geknickt ist.
weggefallen oder der Wassertank Schalten Sie das Gerät aus und wieder ein.
(Stand-alone-Aufstellung) ist leer.
Elektrodenfehler: Minimumelek-
Kontrollieren Sie den Wasserdruck, öffnen
trode wird nicht innerhalb 90
Sie den Wasserzufuhrhahn vollständig,
Sek. erreicht. Boiler füllt sich zu
kontrollieren Sie den Anschlussschlauch,
langsam. Der Wasserdruck ist
ob er nicht geknickt ist.
weggefallen oder der Wassertank
Schalten Sie das Gerät aus und wieder ein.
(Stand-alone-Aufstellung) ist leer.
Kontrollieren Sie, ob der Temperatursensor
funktioniert, Wartungsmenü 2.7 Hardware-
Test. Kontrollieren Sie, ob das Power
Problem Temperatursensor oder
Relais normal schaltet.
Solid state relais (SSR) Problem
Kontrollieren Sie, ob der Dampf Thermostat
in der ÜberlauÀ eitung ausgeschaltet ist.
Wenn nötig zurückstellen.
121
M o d e l 2 0 0 9
