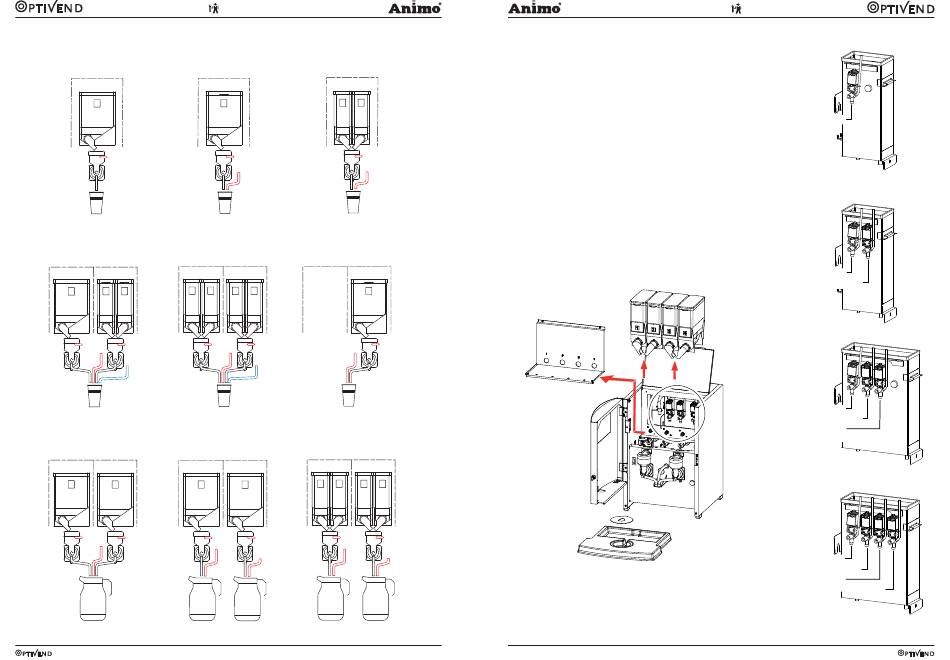

3.6 Prinzip Übersicht
OptiVend
Choco
Einheit 1
1
DV 1
Mixer 1 Mixer 1
OptiVend
3, 3 TS, Hot&Cold 4, 4 TS, Hot&Cold
Einheit 1 Einheit 2
Einheit 1 Einheit 2
3 4 1
1
DV 1
DV 2
DV 4
Heiss
Mixer 1 Mixer 2 Mixer 1
Wasser
DV 6
Kalt
Wasser
OptiVend
HS
Einheit 1 Einheit 2 Einheit 1
1 3
DV 1
DV 2
DV 4
Heiss
Mixer 1 Mixer 2
Mixer 1
Wasser
OptiVend OptiVend
1 2
Einheit 1 Einheit 1
1 1 2
DV 1 DV 1
Mixer 1
DV 4 DV 4
Heiss
Heiss
Wasser Wasser
OptiVend OptiVend
1 TS, 1 TL
Einheit 1 Einheit 2
2 3 4
3
DV 1 DV 2
DV 4
DV 4
Heiss
Heiss
Mixer 2
Wasser
Wasser
DV 6
Kalt
Wasser
OptiVend OptiVend
HS DUO HS DUO
Einheit 1 Einheit 2
Einheit 2
1 2 3
1 3
DV 1
DV 1 DV 2
DV 4 DV 4
Mixer 1
Mixer 2
Heiss
Heiss
DV 5 Wasser
Wasser
Heiss
Wasser
108
3.7 Heißwasserventile kalibrieren
Mittels der DosierVentile DV1 und DV2 werden die
Mixer mit heißem Wasser versorgt.
Das DosierVenil DV4, auch Dumpventil genannt, dosiert
heißes Wasser oder wird für das eventuelle Nachfüllen
einer Totaldosierung in einen Becher verwendet.
Sollte es unverhofft dennoch erforderlich sein, dass ei-
nes der Ventile ausgetauscht werden muss, dann muss
dieses Ventil nach dem Einbauen noch auf eine der hier
abgebildeten Dosiergeschwindigkeiten
(Abb. 5) kalibriert werden.
Benutzen Sie zum Kalibrieren das spezielle Menü zum
Kalibrieren der Ventile. Dazu öffnen Sie das War-
tungsmenü und wählen Sie 2.7 Hardware-Test / 2.7.2
Kalibrieren Ventile.
Zu den Heißwasser-Dosierventilen gelangen Sie, indem
Sie die Behälterplatte hinter den Zutatenbehältern
abmontieren (Abb. 5a).
DV 2
Mixer 2
4
DV 2
Mixer 2
DV 5
Heiss
Wasser
Abb. 4
06/2011 Rev. 7.4
06/2011 Rev. 7.4
M o d e l 2 0 0 9
OptiVend Choco
DV 1 = 20ml/sec. (Mixer 1)
OptiVend 1 & 2
DV 1 = 15ml/sec. (Mixer 1)
DV 4 = 20ml/sec. (Heisswasser)
OptiVend 1 TS/TL, 3 (TS), 4 (TS)
DV 1 = 15ml/sec. (Mixer 1)
DV 4 = 20ml/sec. (Heisswasser)
DV 2 = 15ml/sec. (Mixer 2)
OptiVend HS, HS DUO
DV 1 = 15ml/sec. (Mixer 1)
DV 4 = 15ml/sec. (Heisswasser)
Fig. 5a
DV 2 = 15ml/sec. (Mixer 2)
DV 5 = 15ml/sec. (Heisswasser HS DUO)
109
Abb. 5
