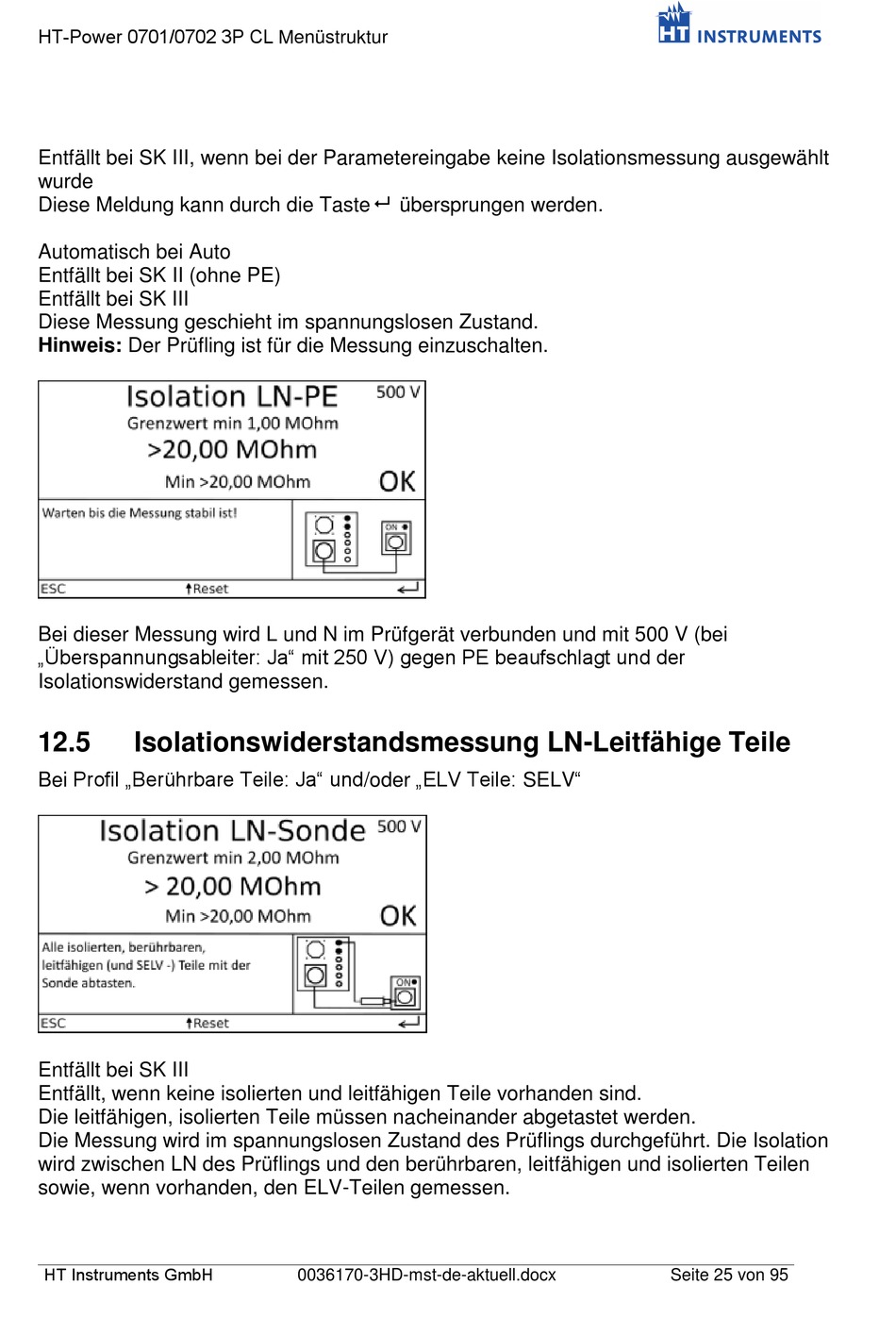

HT-Power 0701/0702 3P CL Menüstruktur
Entfällt bei SK III, wenn bei der Parametereingabe keine Isolationsmessung ausgewählt
wurde
Diese Meldung kann durch die Taste übersprungen werden.
Automatisch bei Auto
Entfällt bei SK II (ohne PE)
Entfällt bei SK III
Diese Messung geschieht im spannungslosen Zustand.
Hinweis: Der Prüfling ist für die Messung einzuschalten.
Bei dieser Messung wird L und N im Prüfgerät verbunden und mit 500 V (bei
„Überspannungsableiter: Ja" mit 250 V) gegen PE beaufschlagt und der
Isolationswiderstand gemessen.
12.5
Isolationswiderstandsmessung LN-Leitfähige Teile
Bei Profil „Berührbare Teile: Ja" und/oder „ELV Teile: SELV"
Entfällt bei SK III
Entfällt, wenn keine isolierten und leitfähigen Teile vorhanden sind.
Die leitfähigen, isolierten Teile müssen nacheinander abgetastet werden.
Die Messung wird im spannungslosen Zustand des Prüflings durchgeführt. Die Isolation
wird zwischen LN des Prüflings und den berührbaren, leitfähigen und isolierten Teilen
sowie, wenn vorhanden, den ELV-Teilen gemessen.
HT Instruments GmbH
0036170-3HD-mst-de-aktuell.docx
Seite 25 von 95
