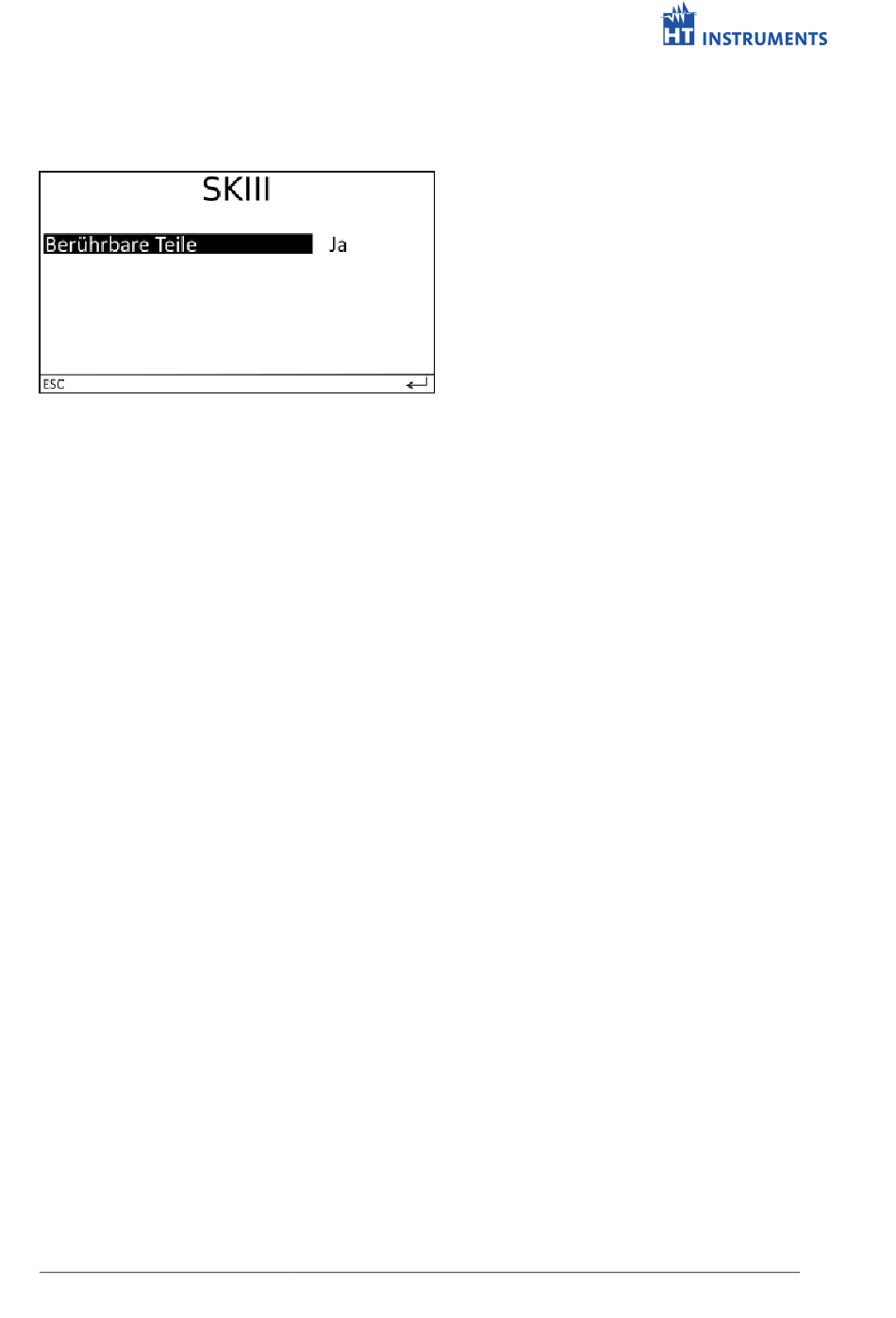

HT-Power 0701/0702 3P CL Menüstruktur
SK III
„ELV Teile" werden automatisch auf Nein gestellt, wenn für berührbare Teile Nein
ausgewählt wurde.
„Mit ELV Messung" ist nur bei aktiven Messabläufen möglich und wenn bei
ELV Teile die Einstellung Ja gesetzt ist.
„Berührbare Teile" ( = berührbare, leitfähige Teile die nicht mit PE verbunden sind).
Jedes berührbare, leitfähige, nicht mit PE verbundene Teil muss während der
Isolationswiderstandsmessung Iso LN-Sonde und der Berührstrommessung bzw. bei
passiven Abläufen der Ersatzableitstrommessung, mit der Sonde abgetastet werden.
„ELV Teile" sind Teile, die eine Schutzkleinspannung erzeugen (< 60 V). PELV Teile
können mit PE verbunden sein, während SELV Teile vom PE isoliert sind. Bei SELV
Teilen sollte die Isolation gegen PE und gegen das Netz nachgewiesen werden. PELV
Teile sind bei SK II nicht möglich.
„Überspannungsableiter" werden als Überspannungs-/Blitzschutz zwischen LN und PE
verbaut. Bei einem verbauten Überspannungsableiter ist eine Isolationswiderstands-
messung LN-PE häufig nur mit 250 V möglich, da 500 V teilweise bereits als
Überspannung gewertet werden und dadurch eine Auslösung erfolgt .
„RPE Messung Nein" ist bei isolierten SK I Geräten anzuwenden, bei denen
bauartbedingt die Schutzleitermessung nicht durchführbar ist.
„Anschluss-Ltg." bestimmt die Länge der Anschlussleitung des Prüflings.
Die Länge der Anschlussleitung bestimmt den Grenzwert für die Schutzleitermessung
gemäß Norm (0,3 Ω für Leitungen ≤ 5 m sowie je weitere 7,5 m = Grenzwerterhöhung um
0,1 Ω für Anschlussleitungen > 5 m bis zu einem Maximalwert von 1 Ω.
Bei Längen zwischen 2 Längenstufen gemäß Norm, wird empfohlen, immer die nächst
kleinere Länge auszuwählen.
Diese Grenzwerte gelten für Anschlussleitungen für Geräte mit einem Bemessungsstrom
bis 16 A)
