HT-Power 0701/0702 3P CL Menüstruktur
Die Einstellung „Berührbare Teile" bedeutet, dass laut Norm zu prüfen ist, ob leitfähige,
isolierte, berührbare Teile eine gefährliche Spannung führen. „Überspannungsableiter"
werden als Überspannungsschutz vor Zündimpulsen von parallel am selben Werkstück
schweißenden Geräten zwischen dem Sekundärkreis und PE angeschlossen. Bei einem
angeschlossenen Überspannungsableiter ist eine Isolationswiderstandsmessung
Sekundärkreis-PE nur mit 50 V (normal 500 V) möglich. Diese Messung entspricht nicht
der Normvorgabe vermeidet jedoch das sonst notwendige Abklemmen der
Überspannungsbauteile. Überspannungsableiter von ca. 300 V am Eingang des Prüflings,
zwischen LN und PE, sind bei Schweißstromquellen unüblich und werden deshalb im
Ablauf nicht berücksichtigt.
Die Einstellung „RPE Messung Nein" ist für isolierte SK I Geräte anzuwenden, bei
denen der Schutzleiteranschluss nicht zugänglich ist. „RPE-Messung PRCD-S" heißt,
dass der Prüfling über einem PRCD-S angeschlossen ist. In diesem Fall lässt sich der
Schutzleiterwiderstand nur bei eingeschalteter Netzspannung prüfen (parallele Erder vom
Schweißgerät entfernen).
Die Anschlusslänge des Netzkabels des Prüflings bestimmt die Grenzwerte für die
Messung. Die Länge der Anschlussleitung bestimmt den Grenzwert für die
Schutzleitermessung (0,3 Ω für Leitungen < 5 m plus 0,1 Ω pro 7,5 m für längere
Anschlussleitungen bis zu einem Maximalwert von 1 Ω. Dies gilt für Anschlussleitungen
für Geräte mit einem Bemessungsstrom bis 16 A, für andere Leitungen gilt der errechnete
Widerstandswert.)
Leerlaufspannung: Dies ist die Spannung U0 laut Typschild für Geräte mit DC Ausgang.
Für Geräte mit Wechselspannungsausgang ist es der Spitzenwert der Leerlaufspannung.
15.2

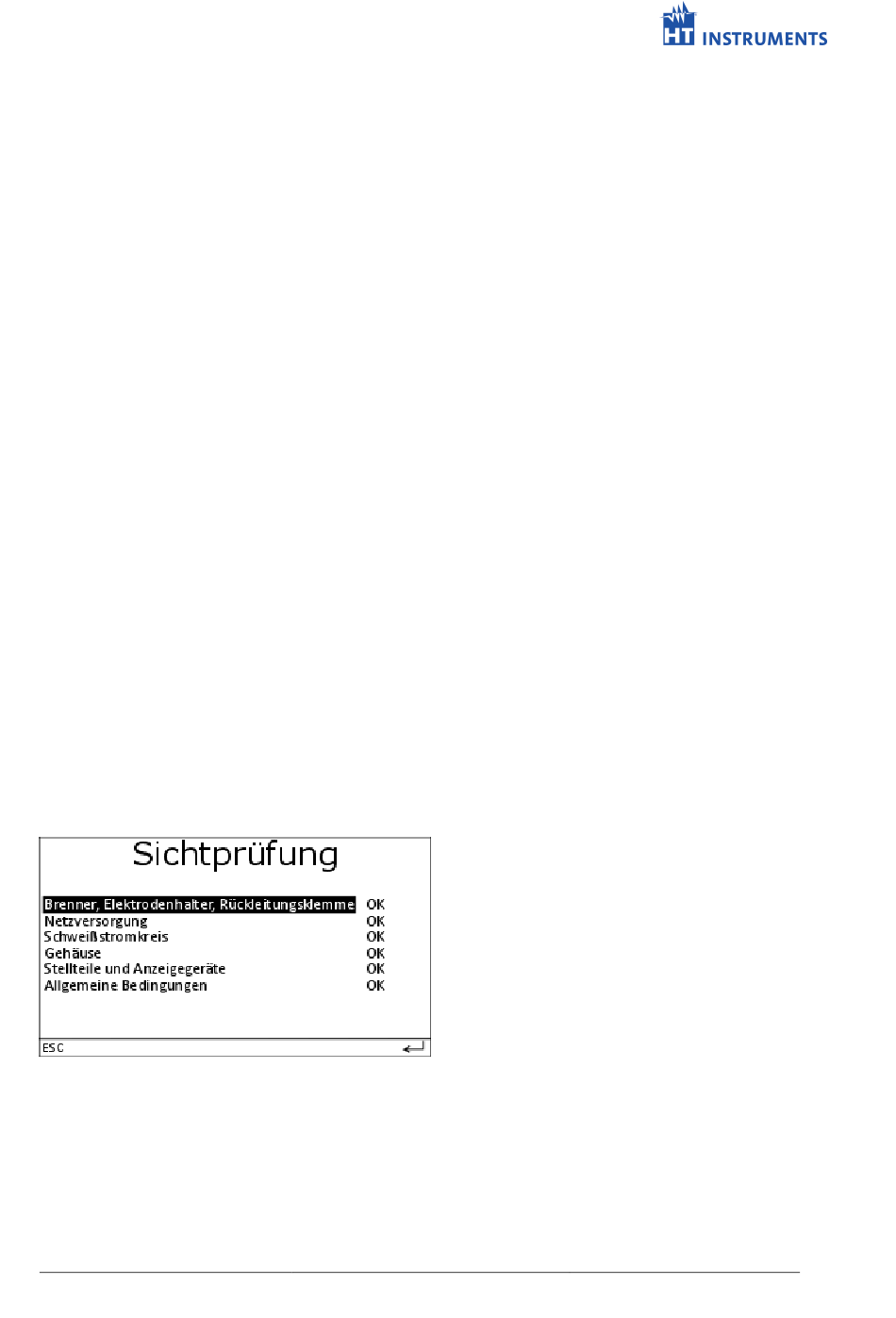

Sichtprüfung
