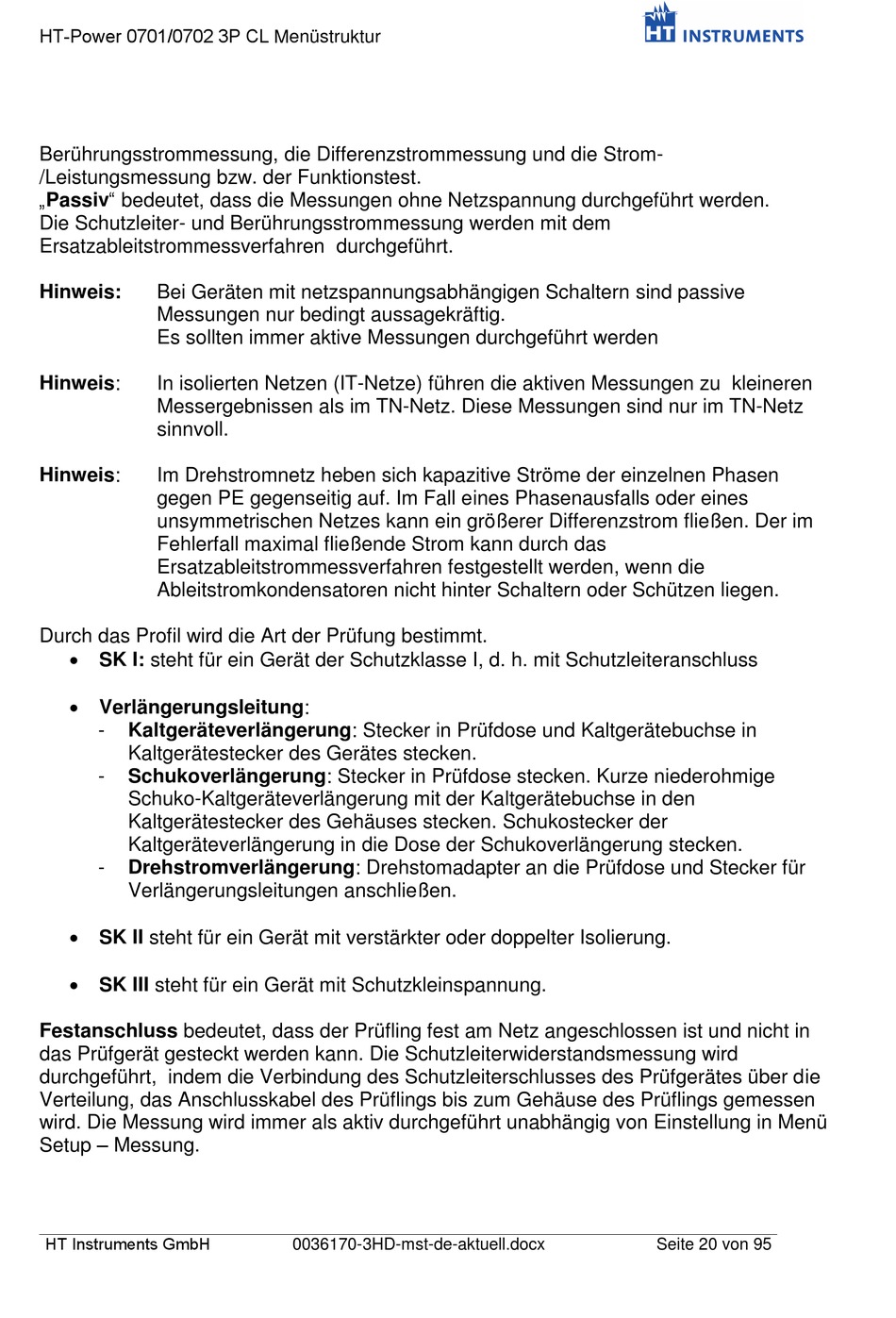

HT-Power 0701/0702 3P CL Menüstruktur
Berührungsstrommessung, die Differenzstrommessung und die Strom-
/Leistungsmessung bzw. der Funktionstest.
„Passiv" bedeutet, dass die Messungen ohne Netzspannung durchgeführt werden.
Die Schutzleiter- und Berührungsstrommessung werden mit dem
Ersatzableitstrommessverfahren durchgeführt.
Hinweis:
Bei Geräten mit netzspannungsabhängigen Schaltern sind passive
Messungen nur bedingt aussagekräftig.
Es sollten immer aktive Messungen durchgeführt werden
Hinweis:
In isolierten Netzen (IT-Netze) führen die aktiven Messungen zu kleineren
Messergebnissen als im TN-Netz. Diese Messungen sind nur im TN-Netz
sinnvoll.
Hinweis:
Im Drehstromnetz heben sich kapazitive Ströme der einzelnen Phasen
gegen PE gegenseitig auf. Im Fall eines Phasenausfalls oder eines
unsymmetrischen Netzes kann ein größerer Differenzstrom fließen. Der im
Fehlerfall maximal fließende Strom kann durch das
Ersatzableitstrommessverfahren festgestellt werden, wenn die
Ableitstromkondensatoren nicht hinter Schaltern oder Schützen liegen.
Durch das Profil wird die Art der Prüfung bestimmt.
SK I: steht für ein Gerät der Schutzklasse I, d. h. mit Schutzleiteranschluss
Verlängerungsleitung:
-
Kaltgeräteverlängerung: Stecker in Prüfdose und Kaltgerätebuchse in
Kaltgerätestecker des Gerätes stecken.
-
Schukoverlängerung: Stecker in Prüfdose stecken. Kurze niederohmige
Schuko-Kaltgeräteverlängerung mit der Kaltgerätebuchse in den
Kaltgerätestecker des Gehäuses stecken. Schukostecker der
Kaltgeräteverlängerung in die Dose der Schukoverlängerung stecken.
-
Drehstromverlängerung: Drehstomadapter an die Prüfdose und Stecker für
Verlängerungsleitungen anschließen.
SK II steht für ein Gerät mit verstärkter oder doppelter Isolierung.
SK III steht für ein Gerät mit Schutzkleinspannung.
Festanschluss bedeutet, dass der Prüfling fest am Netz angeschlossen ist und nicht in
das Prüfgerät gesteckt werden kann. Die Schutzleiterwiderstandsmessung wird
durchgeführt, indem die Verbindung des Schutzleiterschlusses des Prüfgerätes über die
Verteilung, das Anschlusskabel des Prüflings bis zum Gehäuse des Prüflings gemessen
wird. Die Messung wird immer als aktiv durchgeführt unabhängig von Einstellung in Menü
Setup – Messung.
HT Instruments GmbH
0036170-3HD-mst-de-aktuell.docx
Seite 20 von 95
