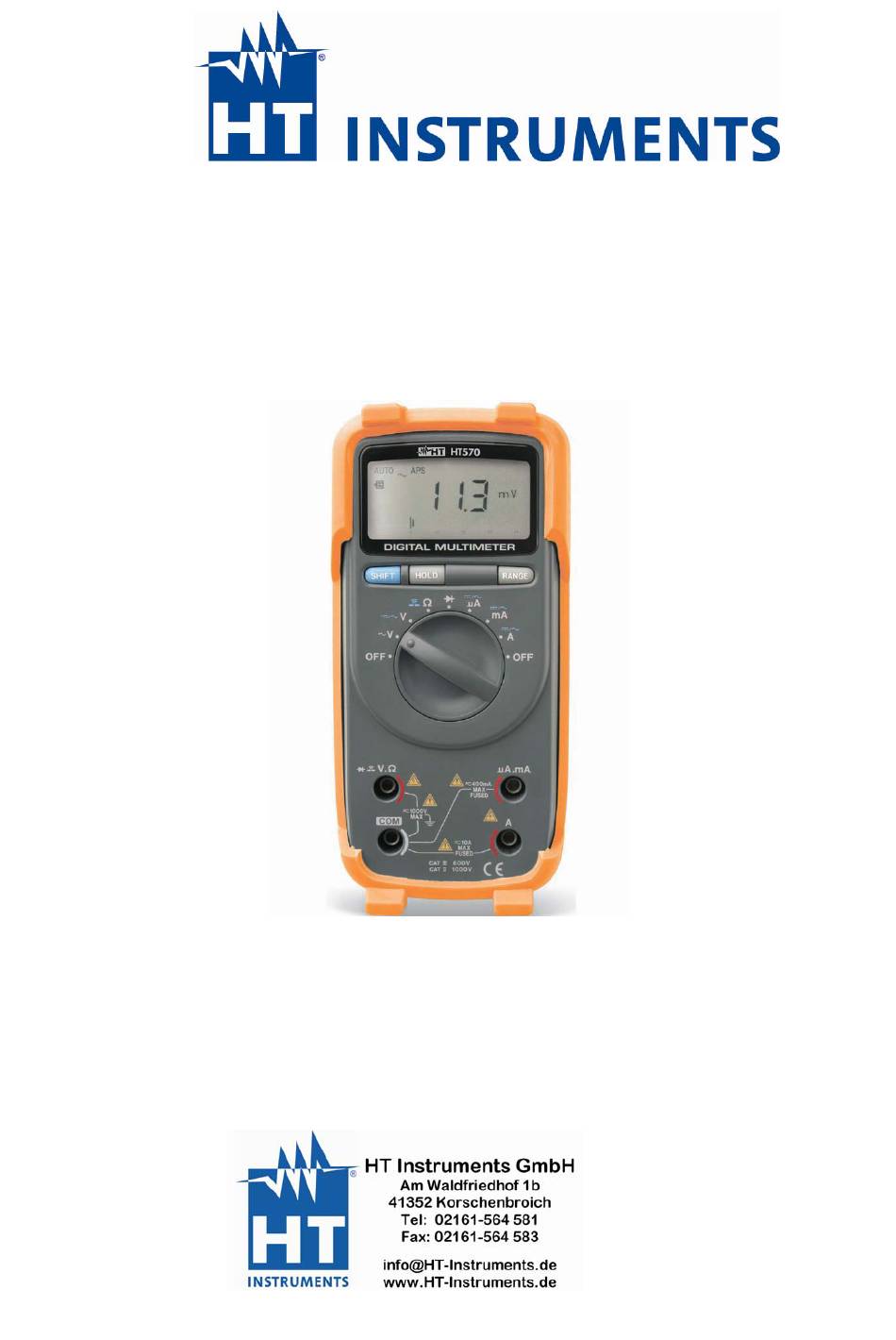

- Seite 1 HT570 BEDIENUNGSANLEITUNG © Copyright HT Instruments 2007 Release DE 1.00 16.07.2007...
- Seite 2 © Copyright HT Instruments 2007 Release DE 1.00 16.07.2007...
-
Seite 3: Inhaltsverzeichnis
HT570 Inhalt: SICHERHEITSHINWEISE ....................2 1.1. Vorbereitung.........................3 1.2. Während des gebrauchs ....................3 1.3. Nach dem Gebrauch ....................4 1.4. Überspannungskategorien-definitionen ...............4 ALLGEMEINE BESCHREIBUNG .................5 2.1. echt effektivwert und mittelwert-definitionen ..............5 2.2. Effektivwert und Scheitelfaktor-Definitionen ..............5 VORBEREITUNGEN FÜR DEN GEBRAUCH ..............6 3.1. Vorabprüfung........................6 3.2. -
Seite 4: Sicherheitshinweise
HT570 1. SICHERHEITSHINWEISE Dieses Multimeter entspricht den Sicherheitsstandards EN61557 und EN61010-1 für elektronische Messgeräte. Zu ihrer eigenen Sicherheit, und um Schäden des Gerätes zu vermeiden, folgen sie bitte den Hinweisen in dieser Bedienungsanleitung und lesen sie alle Hinweise sorgfältig mit diesem Zeichen Wenden Sie äußerste Sorgfalt an, beim Messen unter den folgenden Bedingungen:... -
Seite 5: Vorbereitung
HT570 1.1. VORBEREITUNG • Dieses Gerät wurde für den Gebrauch in Umgebungen der Schutzklasse 2 entworfen. • Es kann zum Messen von Spannungen und Strömen in Installationen der Anwendungskategorie CAT III - 600 V benutzt werden. • Dieses Gerät ist nicht geeignet zum Messen von nicht sinusförmigen Spannungen und Strömen. -
Seite 6: Nach Dem Gebrauch
HT570 1.3. NACH DEM GEBRAUCH • Sobald die Messungen beendet sind, schalten Sie das Instrument aus. • Wenn das Instrument für eine längere Zeit nicht benutzt wird, entfernen Sie bitte die Batterien. 1.4. ÜBERSPANNUNGSKATEGORIEN-DEFINITIONEN Die Norm EN 61010-1: Sicherheitsstandards für elektrische Messgeräte, Steuerungs- und Laboranwendung, Artikel 1: Allgemeine Erfordernisse, definiert was die Messkategorie, gewöhnlich über die Überspannungskategorie aussagt... -
Seite 7: Allgemeine Beschreibung
HT570 2. ALLGEMEINE BESCHREIBUNG Das Multimeter kann folgende Messungen ausführen: • DC und AC Spannung • DC und AC Strom • Widerstandmessung und Durchgangsprüfung • Diodentest Jede dieser Funktionen kann mittels des 9-stelligen Drehschalters gewählt werden. Es stehen noch weitere vier Funktionstasten, die eine Umschaltung der Funktionen über das Display ermöglichen zur Verfügung. -
Seite 8: Vorbereitungen Für Den Gebrauch
HT570 3. VORBEREITUNGEN FÜR DEN GEBRAUCH 3.1. VORABPRÜFUNG Dieses Multimeter wurde vor dem Versand mechanisch und elektrisch überprüft. Es wurden alle möglichen Maßnahmen getroffen, damit Sie das Gerät in perfektem Zustand erhalten. Nichtsdestotrotz empfehlen wir eine schnelle Überprüfung (beim Transport könnte es eventuell zu Beschädigungen gekommen sein). -
Seite 9: Bedienungsanweisungen

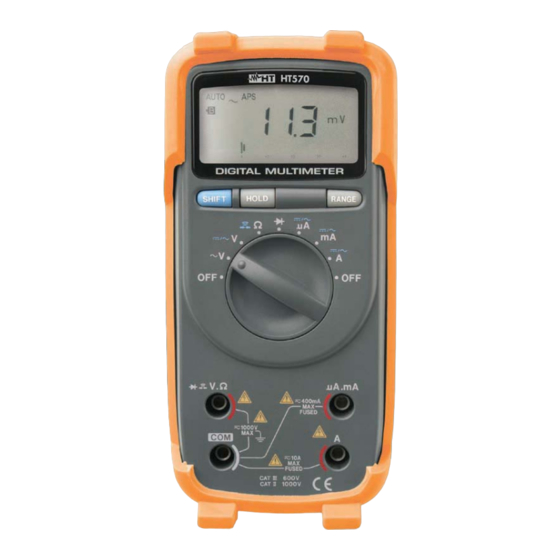

HT570 4. BEDIENUNGSANWEISUNGEN 4.1. MESSGERÄTEBESCHREIBUNG 4.1.1. Bedienungsübersicht LEGENDE: HT 570 1. LCD-Display. 2. Funktionstasten 3. Drehschalter 4. Eingangsbuchsen Abbildung 1: Messgerätebeschreibung DE - 7... -
Seite 10: Funktionstasten
HT570 4.2. FUNKTIONSTASTEN Die Handhabung der Funktionstasten sehen sie unten. Wenn sie die Funktionstaste drücken, leuchtet ein Anzeigesymbol auf, und der Signaltongeber erklingt. Wenn Sie die Position des Drehschalters verändern, löschen Sie die gewählte Einstellung und die Grundfunktion ist wieder eingestellt. -
Seite 11: Spezial Funktionen
HT570 4.3. SPEZIAL FUNKTIONEN 4.3.1. Auto Power Off Diese Option bleibt so lange angewählt, bis das Multimeter ausgeschaltet wird. Das Instrument wird sich innerhalb von 30 Minuten abschalten, wenn folgendes passiert: • Wenn keine Taste gedrückt wird. • Wenn der Messbereich sich nicht ändert. -
Seite 12: Messbereichsbescheibung
HT570 4.4. MESSBEREICHSBESCHEIBUNG 4.4.1. DC Spannungsmessung ACHTUNG Die max. Eingangsspannung ist DC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT 570 DIGITAL MULTIMETER Abb. 2: DC Spannungsmessung 1. -
Seite 13: Ac Trms Spannungsmessung
HT570 4.4.2. AC TRMS Spannungsmessung ACHTUNG Max. Eingangsspannung AC 1000V. Versuchen Sie keine Spannung zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT 570 DIGITAL MULTIMETER Abb. 3: AC Spannungsmessung Wählen Sie diese Schalterstellung. -
Seite 14: Diodentest
HT570 4.4.3. Diodentest ACHTUNG Bevor Sie irgendwelche Diodenprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. HT 570 DIGITAL MULTIMETER Abb. 4: Diodentest 1. Wählen Sie diese Schalterstellung. 2. Verbinden Sie die Messleitungen wie folgt, die rote in die... -
Seite 15: Widerstandsmessung Und Durchgangstest
HT570 4.4.4. Widerstandsmessung und Durchgangstest ACHTUNG Bevor Sie irgendwelche Widerstandsprüfungen durchführen, entfernen Sie die Spannung am Messkreis, der geprüft werden soll, und entladen Sie alle Kondensatoren. HT 570 DIGITAL MULTIMETER Abb. 5: Widerstandmessung oder Durchgangsprüfung 1. Wählen Sie diese Schalterstellung. -
Seite 16: Dc Strommessung
HT570 4.4.5. DC Strommessung ACHTUNG Max. Eingangsstrom DC 10A. Versuchen Sie keinen Strom zu messen, der höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT 570 DIGITAL MULTIMETER Abb. 6: DC Strommessung 1. Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an! 2. -
Seite 17: Ac Strommessung
HT570 4.4.6. AC Strommessung ACHTUNG Max. Eingangsstrom AC 10A. Versuchen Sie keinen Strom zu messen, die höher ist. Es besteht die Gefahr eines Stromschlages und das Multimeter könnte zerstört werden. HT 570 DIGITAL MULTIMETER Abb. 7: AC TRMS Strommessung Schalten Sie die Spannung ab und schließen Sie dann erst Ihr Messgerät an! 1. -
Seite 18: Wartung
HT570 5. WARTUNG 5.1. ALLGEMEINES Dieses Multimeter ist ein Präzisionsinstrument. Wir bitten Sie, ob im Gebrauch oder in der Lagerung, die Spezifizierungsvoraussetzungen nicht zu überschreiten, um damit auch irgendwelchen möglichen Schäden oder Gefahren während des Gebrauches zu vermeiden. Setzen Sie das Multimeter nicht zu hohen Temperaturen oder Feuchtigkeiten aus, lagern Sie es nicht in der Sonne. -
Seite 19: Technische Daten
HT570 6. TECHNISCHE DATEN 6.1. TECHNISCHE FUNKTIONEN Die Genauigkeit wird angegeben als [%Anzeige + Zahl der Stellen]. Die Werte gelten für folgende Referenzbedingungen: 23°C ± 5°C bei relativer Luftfeuchtigkeit <75%. Messbereich Spannung DC Innenwiderstand Bereich Auflösung Genauigkeit Schutz vor Überlast 340mV 0.1mV... - Seite 20 HT570 340 μA 0.1 μA 500Ω 3400 μA 1 μA 50Ω 0.63A / 250V ±(1,5%rdg+6dgt) 10 μA 34 mA 5Ω Flinke Sicherung 340 mA 0.1 mA 0.5Ω ±(1.8%rdg+6dgt) 10 A 10mA 10 A / 600 V Flinke Sicherung 0.05Ω DE - 18...
-
Seite 21: Elektrisch
6.2.2. Elektromagnetische Verträglichkeit EMC und LVD Dieses Gerät entspricht Vorgaben Europäischen Richtlinie für Niederspannungsgeräte 73/23/EEC (LVD) und EMC Richtlinie 89/336/EEC, ergänzt durch 93/68/EEC. 6.3. ZUBEHÖR 6.3.1. Standard Zubehör Instrument HT570, 2 Messleitungen, Bedienerhandbuch, Batterie (beigepackt), 6.3.2. Optionales Zubehör Schutztasche – Best.-Nr.: B80 DE - 19... -
Seite 22: Service
HT570 7. SERVICE 7.1. GARATIEBEDINGUNGEN Für dieses Gerät gewähren wir Garantie auf Material- oder Produktionsfehler, entsprechend unseren allgemeinen Geschäftsbedingungen. Während der Garantiefrist behält sich der Hersteller das Recht vor, das Produkt wahlweise zu reparieren oder zu ersetzen. Falls Sie das Gerät aus irgendeinem Grund für Reparatur oder Austausch einschicken müssen, setzen Sie sich bitte zuerst mit dem lokalen Händler in Verbindung, bei dem Sie... - Seite 23 HT570 DE - 21...
