Montageanweisung – nur für Fachpersonal

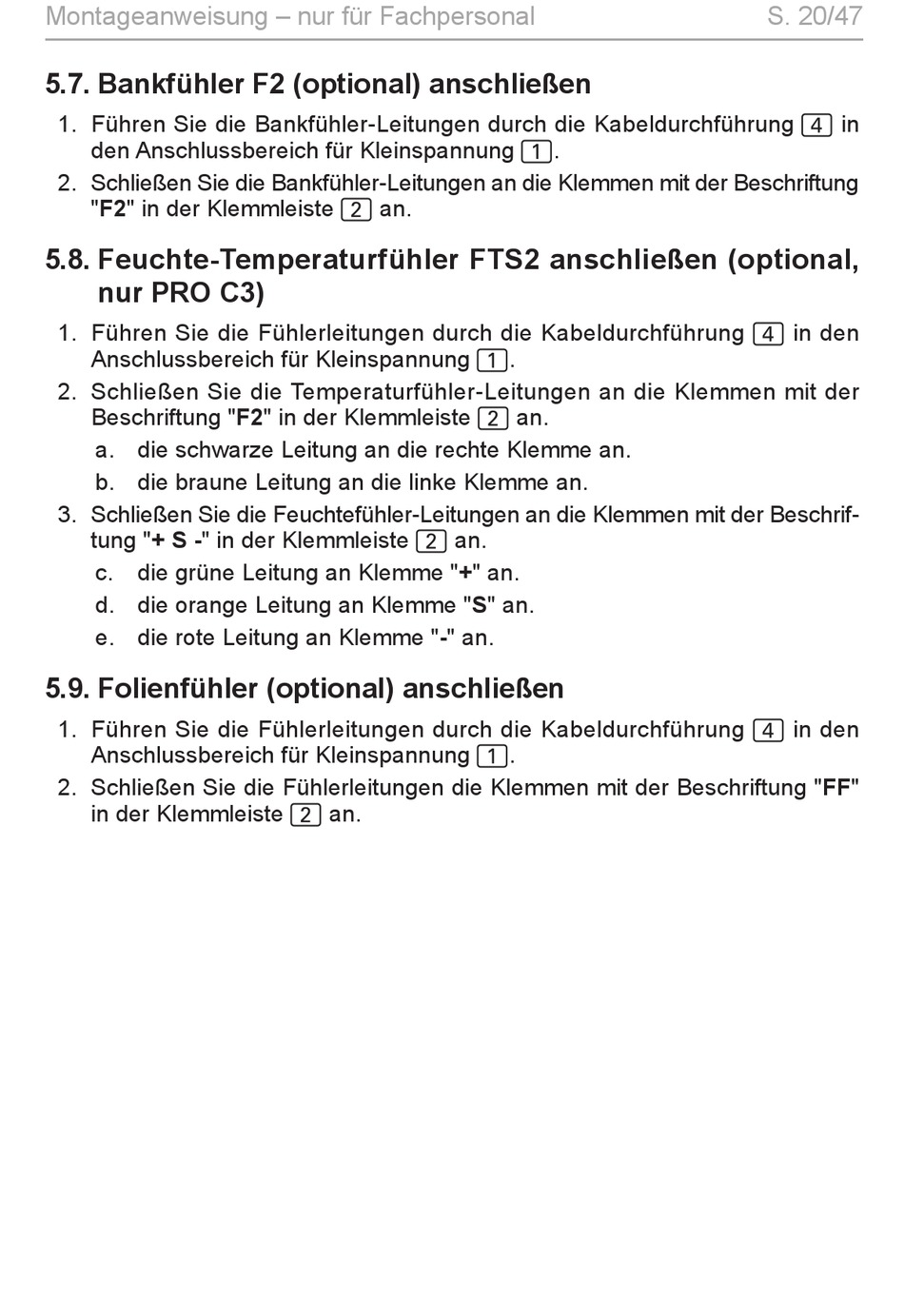

5.7. Bankfühler F2 (optional) anschließen
1. Führen Sie die Bankfühler-Leitungen durch die Kabeldurchführung 4 in
den Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Bankfühler-Leitungen an die Klemmen mit der Beschriftung
"F2" in der Klemmleiste 2 an.
5.8. Feuchte-Temperaturfühler FTS2 anschließen (optional,

nur PRO C3)

1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 4 in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Temperaturfühler-Leitungen an die Klemmen mit der
Beschriftung "F2" in der Klemmleiste 2 an.
a. die schwarze Leitung an die rechte Klemme an.
b. die braune Leitung an die linke Klemme an.
3. Schließen Sie die Feuchtefühler-Leitungen an die Klemmen mit der Beschrif-
tung "+ S -" in der Klemmleiste 2 an.
c. die grüne Leitung an Klemme "+" an.
d. die orange Leitung an Klemme "S" an.
e. die rote Leitung an Klemme "-" an.
5.9. Folienfühler (optional) anschließen
1. Führen Sie die Fühlerleitungen durch die Kabeldurchführung 4 in den
Anschlussbereich für Kleinspannung 1.
2. Schließen Sie die Fühlerleitungen die Klemmen mit der Beschriftung "FF"
in der Klemmleiste 2 an.
S. 20/47
