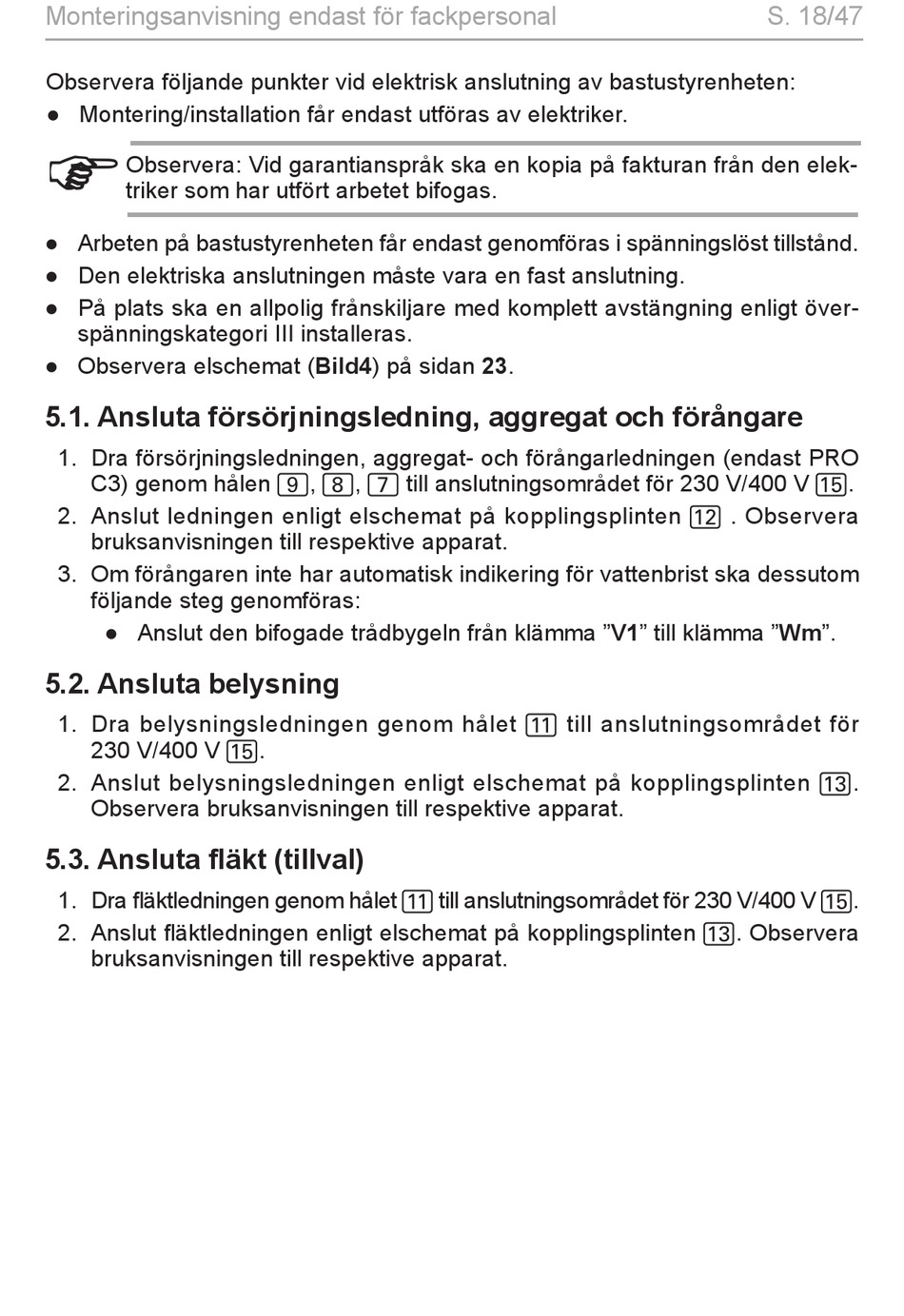

Monteringsanvisning endast för fackpersonal
Observera följande punkter vid elektrisk anslutning av bastustyrenheten:
● Montering/installation får endast utföras av elektriker.
Observera: Vid garantianspråk ska en kopia på fakturan från den elek-
triker som har utfört arbetet bifogas.
● Arbeten på bastustyrenheten får endast genomföras i spänningslöst tillstånd.
● Den elektriska anslutningen måste vara en fast anslutning.
● På plats ska en allpolig frånskiljare med komplett avstängning enligt över-
spänningskategori III installeras.
● Observera elschemat (Bild4) på sidan 23.
5.1. Ansluta försörjningsledning, aggregat och förångare
1. Dra försörjningsledningen, aggregat- och förångarledningen (endast PRO
C3) genom hålen 9, 8, 7 till anslutningsområdet för 230 V/400 V f.
2. Anslut ledningen enligt elschemat på kopplingsplinten c . Observera
bruksanvisningen till respektive apparat.
3. Om förångaren inte har automatisk indikering för vattenbrist ska dessutom
följande steg genomföras:
● Anslut den bifogade trådbygeln från klämma "V1" till klämma "Wm".

5.2. Ansluta belysning

1. Dra belysningsledningen genom hålet b till anslutningsområdet för
230 V/400 V f.
2. Anslut belysningsledningen enligt elschemat på kopplingsplinten d.
Observera bruksanvisningen till respektive apparat.
5.3. Ansluta fläkt (tillval)
1. Dra fläktledningen genom hålet b till anslutningsområdet för 230 V/400 V f.
2. Anslut fläktledningen enligt elschemat på kopplingsplinten d. Observera
bruksanvisningen till respektive apparat.
S. 18/47
