Instructions de montage uniquement pour le personnel spécialisé
Pour le montage de la commande de sauna, suivez les étapes suivantes :
1. Vissez deux vis cruciformes (16 mm) à une hauteur d'environ 1,70 m jusqu'à
obtenir un écartement de 7 mm dans la paroi du sauna. L'espace entre les
deux vis doit être de 145 mm (voir Fig.1).
80
40
Fig.1

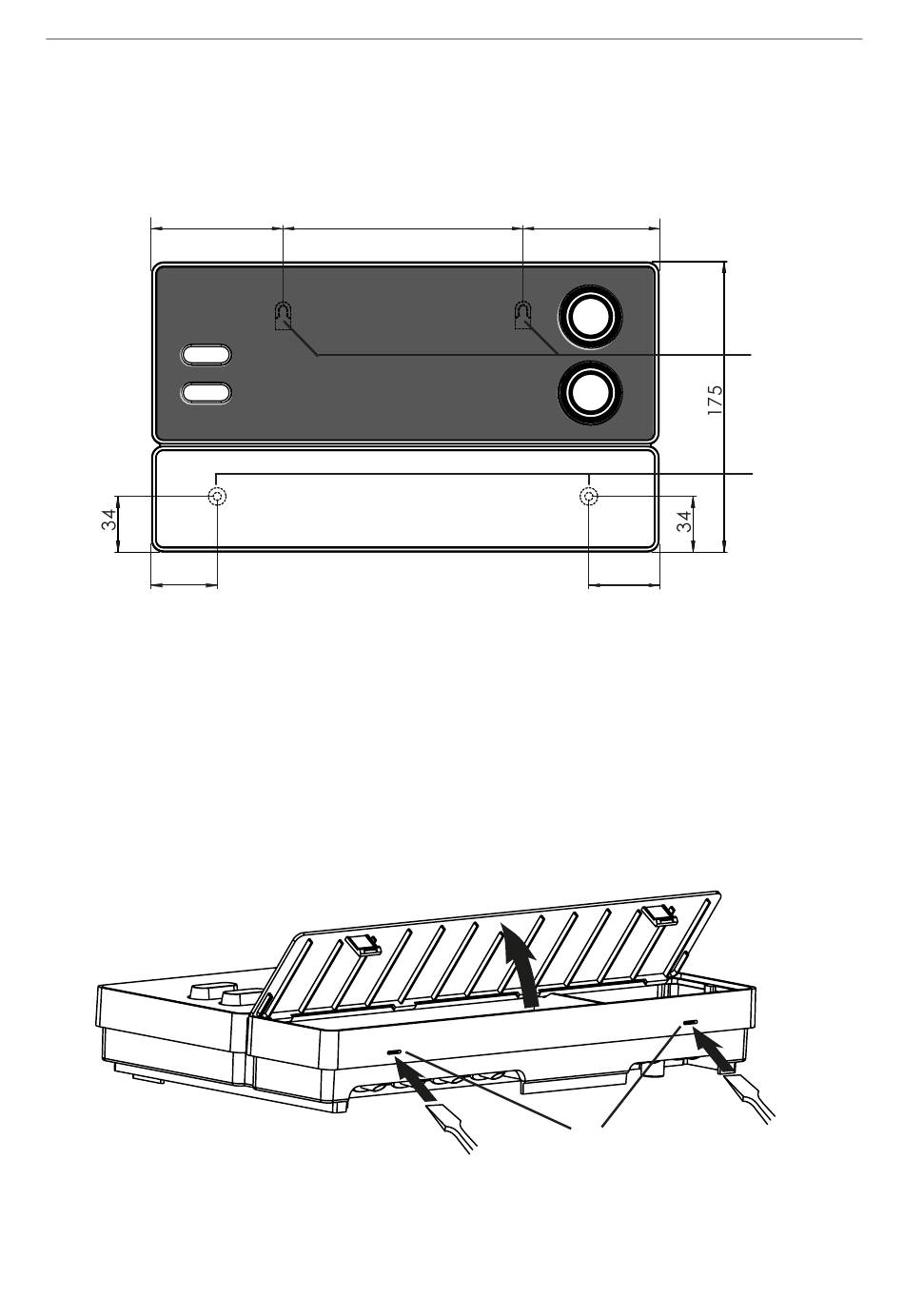

Position du dispositif de suspension et des ouvertures de
montage (mesures en mm)
2. Appuyez légèrement dans les fermetures à déclic C avec un tournevis et
retirez le couvercle du boîtier (voir Fig.2).
3. Accrochez la commande de sauna à l'aide du dispositif de suspension A
aux vis cruciformes montées (voir Fig.1).
4. Vissez deux vis cruciformes (16 mm) dans les ouvertures de fixation infé-
rieures B (voir Fig.1).
Fig.2
Retrait du couvercle du boîtier
145
82
43
C
P. 14/47
A
B
