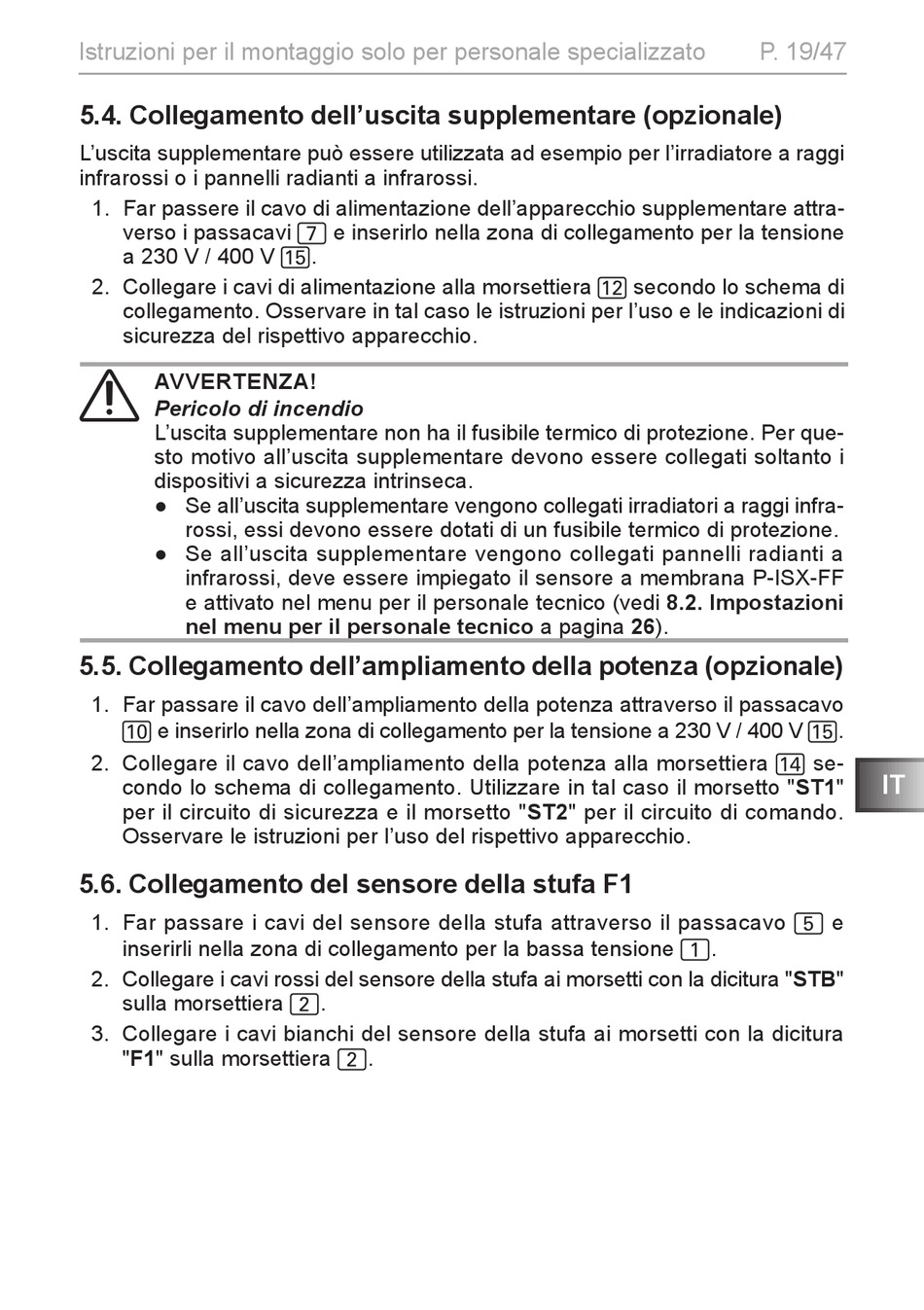

Istruzioni per il montaggio solo per personale specializzato

5.4. Collegamento dell'uscita supplementare (opzionale)

L'uscita supplementare può essere utilizzata ad esempio per l'irradiatore a raggi
infrarossi o i pannelli radianti a infrarossi.
1. Far passere il cavo di alimentazione dell'apparecchio supplementare attra-
verso i passacavi 7 e inserirlo nella zona di collegamento per la tensione
a 230 V / 400 V f.
2. Collegare i cavi di alimentazione alla morsettiera c secondo lo schema di
collegamento. Osservare in tal caso le istruzioni per l'uso e le indicazioni di
sicurezza del rispettivo apparecchio.
AVVERTENZA!
Pericolo di incendio
L'uscita supplementare non ha il fusibile termico di protezione. Per que-
sto motivo all'uscita supplementare devono essere collegati soltanto i
dispositivi a sicurezza intrinseca.
● Se all'uscita supplementare vengono collegati irradiatori a raggi infra-
rossi, essi devono essere dotati di un fusibile termico di protezione.
● Se all'uscita supplementare vengono collegati pannelli radianti a
infrarossi, deve essere impiegato il sensore a membrana P-ISX-FF
e attivato nel menu per il personale tecnico (vedi 8.2. Impostazioni
nel menu per il personale tecnico a pagina 26).

5.5. Collegamento dell'ampliamento della potenza (opzionale)

1. Far passare il cavo dell'ampliamento della potenza attraverso il passacavo
a e inserirlo nella zona di collegamento per la tensione a 230 V / 400 V f.
2. Collegare il cavo dell'ampliamento della potenza alla morsettiera e se-
condo lo schema di collegamento. Utilizzare in tal caso il morsetto "ST1"
per il circuito di sicurezza e il morsetto "ST2" per il circuito di comando.
Osservare le istruzioni per l'uso del rispettivo apparecchio.

5.6. Collegamento del sensore della stufa F1

1. Far passare i cavi del sensore della stufa attraverso il passacavo 5 e
inserirli nella zona di collegamento per la bassa tensione 1.
2. Collegare i cavi rossi del sensore della stufa ai morsetti con la dicitura "STB"
sulla morsettiera 2.
3. Collegare i cavi bianchi del sensore della stufa ai morsetti con la dicitura
"F1" sulla morsettiera 2.
P. 19/47
IT
