Sentiotec PRO C2 Montage- Und Gebrauchsanweisungen Seite 249

Monteringsanvisning endast för fackpersonal
Genomför följande steg för att montera bastustyrenheten:
1. Skruva in två stjärnskruvar (16 mm) på ca 1,70 m höjd i bastuväggen tills 7 mm
sticker ut. De båda skruvarna måste ha ett avstånd på 145 mm (se Bild1).
80
40

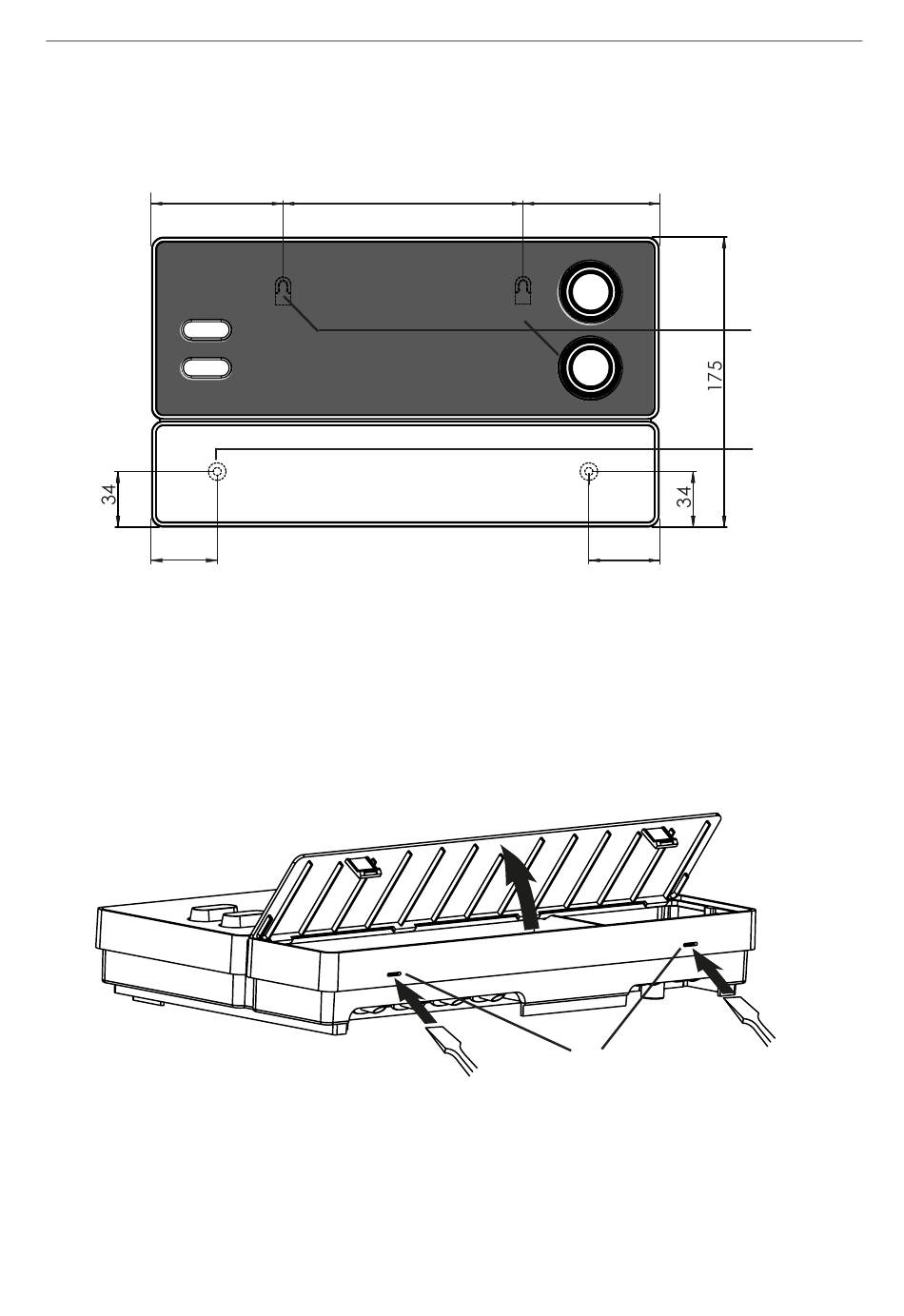

Bild1 Position på upphängningsanordningen och monteringshålen
(mått i mm)
2. Tryck in klämlåsen C med en skruvmejsel och ta av locket (se Bild2).
3. Häng upp styrenheten i upphängningsanordningen A på de inskruvade
stjärnskruvarna (se Bild1).
4. Skruva in två stjärnskruvar (16 mm) i de nedre hålen B (se Bild1).
Bild2 Ta av locket
145 82
43
C
S. 14/47
A
B
