Montagehandleiding uitsluitend voor vakpersoneel
Om de saunabesturing te monteren, voert u de volgende stappen uit:
1. Draai twee kruiskopschroeven (16 mm) op een hoogte van ongeveer 1,70 m
tot op een afstand van 7 mm in de saunawand. De beide schroeven moeten
145 mm van elkaar verwijderd zijn (zie Afb.1).
80
40

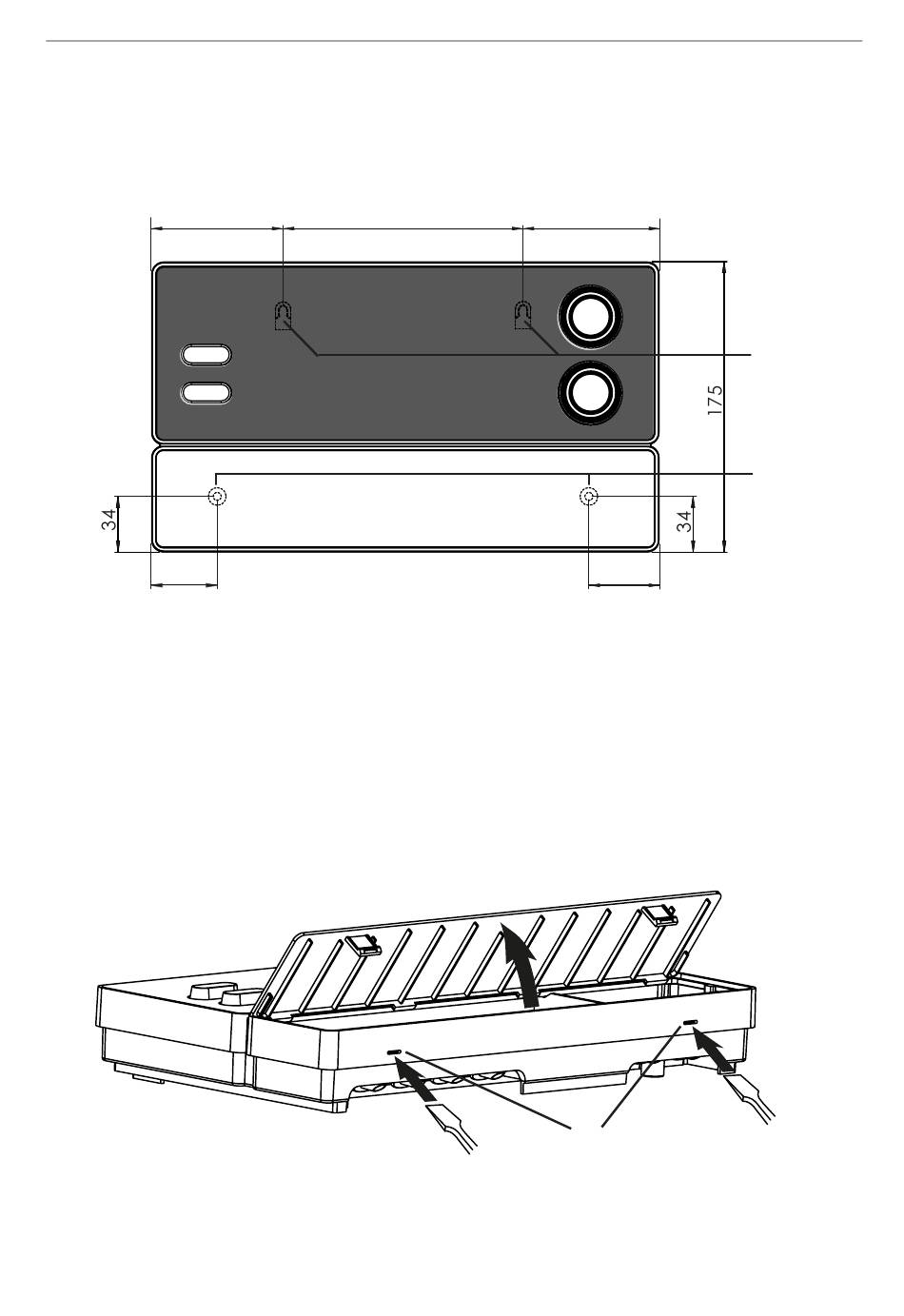

Afb.1 Positie van de ophangconstructie en de montageopeningen
(afmetingen in mm)
2. Druk de springsloten C met een schroevendraaier iets in en verwijder de
behuizingsdeksel (zie Afb.2).
3. Hang de saunabediening met behulp van de ophangconstructie A aan de
gemonteerde kruiskopschroeven (zie Afb.1).
4. Draai twee kruiskopschroeven (16 mm) in de onderste bevestigingsope-
ningen B vast (zie Afb.1).
Afb.2 Het deksel van de behuizing verwijderen
145
Pag. 14/47
82
43
C
A
B
