4 Installation
8
4.2 Montieren des Innengeräts
4.2.1 So installieren Sie das Innengerät

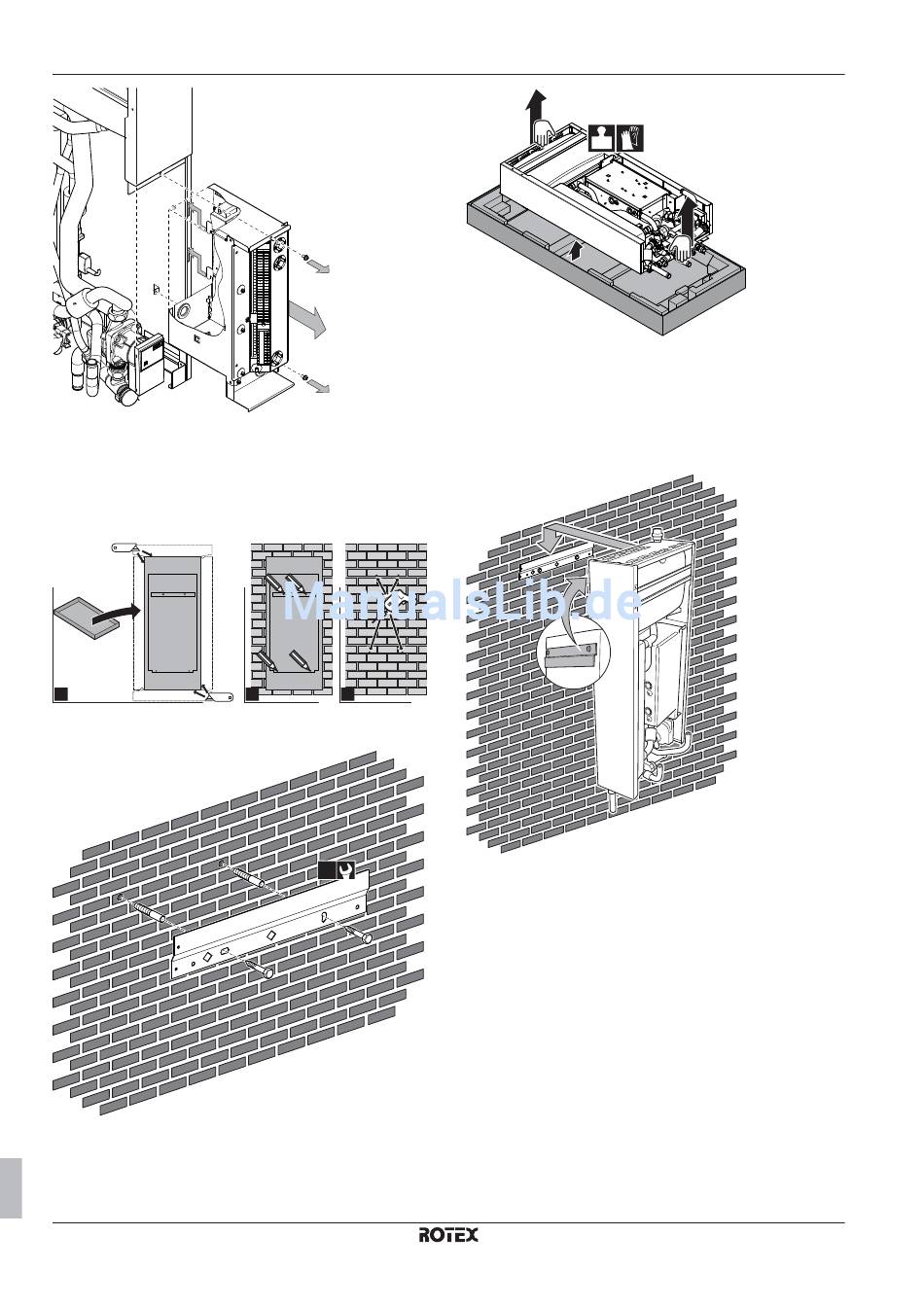

1 Halten Sie die Montageschablone (siehe Karton) an die Wand
und befolgen Sie die unten gezeigten Schritte.
1
2 Befestigen Sie den Wandhalter mit 2 M8-Schrauben an der
Wand.
3 Heben Sie das Gerät an.
Installationsanleitung
6
6
7
6
2 3
2x
30kg
4 Halten Sie das Oberteil des Geräts an der Position der
Wandhalterung gegen die Wand geneigt.
5 Schieben Sie den Haltebügel auf der Rückseite des Geräts
über die Wandhalterung. Stellen Sie sicher, dass das Gerät
richtig befestigt ist. Sie können zusätzlich die Unterseite des
Geräts mit 2 M8-Schrauben befestigen.
6 Das Gerät ist jetzt an die Wand montiert.
ROTEX HPU Hybrid-Wärmepumpenmodul
RHYHBH05AAV3 + RHYHBH/X08AAV3
4P353065-1C – 2014.02
