7 Installation
7.3 Montieren des Innengeräts
7.3.1 Über die Montage des Innengeräts
Wenn
Die Montage des Innengeräts muss vor dem Anschluss der Sole-
und Wasserleitungen erfolgen.
Typischer Ablauf
Die Montage des Innengeräts erfolgt in der Regel in diesen Phasen:
1 Installieren des Innengeräts.
7.3.2 Vorsichtsmaßnahmen bei der Montage
des Innengeräts
INFORMATION
Lesen Sie auch die Sicherheitshinweise und die zu
erfüllenden Voraussetzungen in den folgenden Kapiteln:
▪ Allgemeine Sicherheitshinweise
▪ Vorbereitung

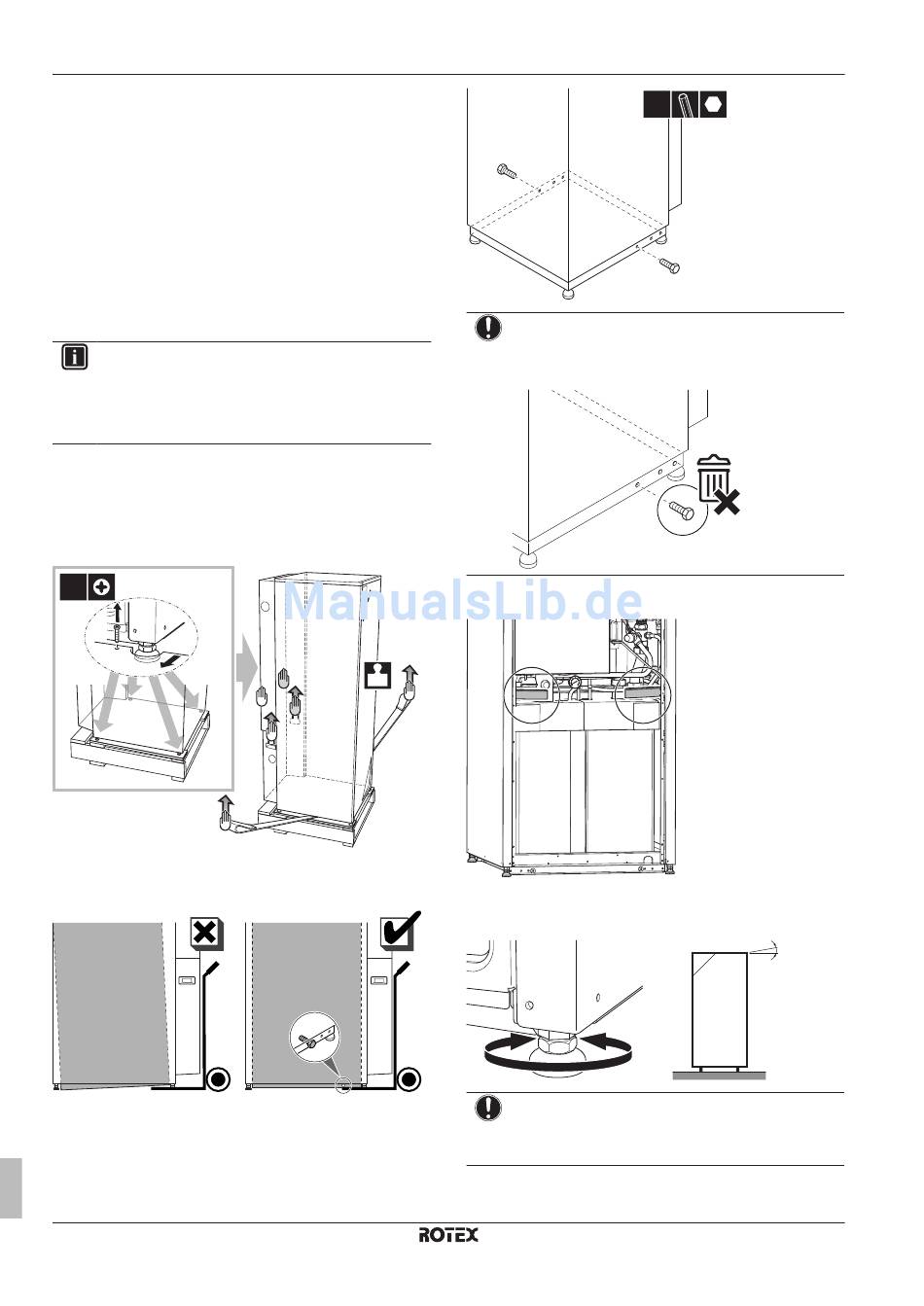

7.3.3 So installieren Sie das Innengerät
1 Bringen Sie das Gerät auf der Palette so nah wie möglich an
den Aufstellungsort.
2 Heben Sie das Innengerät von der Palette herunter und stellen
Sie es auf den Boden.
4×
2
1
3 Schieben Sie das Innengerät
Aufstellungsort. Vergewissern Sie sich, dass die seitlichen
Tragebolzen vorhanden sind, wenn Sie das Gerät handhaben.
4 Lösen Sie das Wärmepumpenmodul vom äußeren Rahmen.
Entfernen Sie NUR die seitlichen Tragebolzen!
Referenzhandbuch für den Monteur
26
210kg
an den vorgesehenen
HINWEIS
Schmeißen Sie keine Schrauben weg. Sie müssen bei
einem weiteren Transport
Manipulationen wieder angebracht werden.
5 Öffnen Sie die Frontblende des Geräts. Falls erforderlich,
können die Nylonriemen für das Anheben verwendet werden.
6 Passen Sie die Höhe der 4 Stellfüße am äußeren Rahmen an,
um Unebenheiten im Boden auszugleichen. Die maximal
zulässige Abweichung beträgt 1°.
HINWEIS
Zur Vermeidung von strukturellen Schäden am Gerät,
verschieben Sie das Gerät NUR, wenn die Stellfüße auf
die niedrigste Position eingestellt sind.
2×
oder bei größeren
≤1°
RGSQH10S18AA9W
ROTEX HPU ground
4P374245-1B – 2016.02
