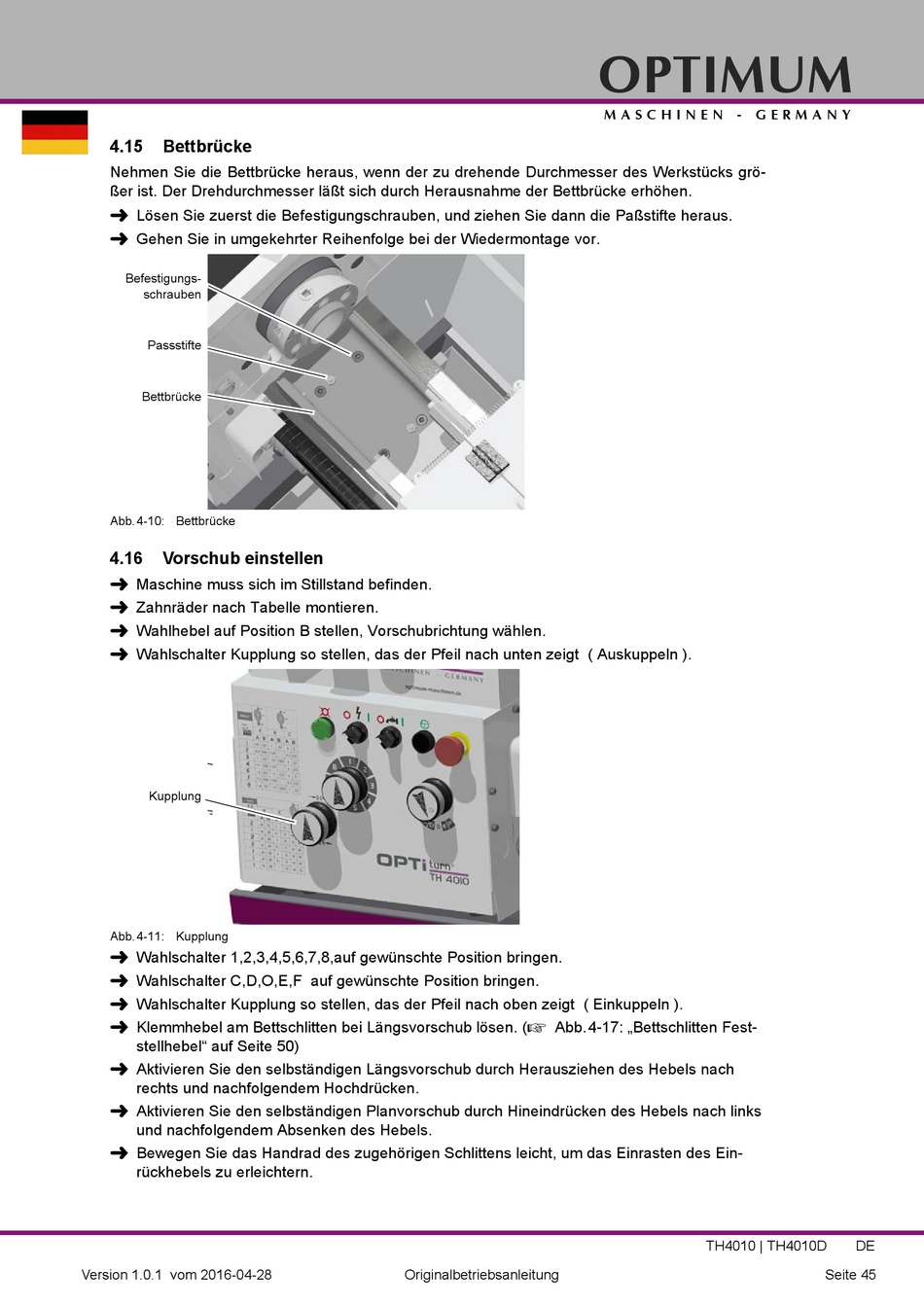

4.15
Bettbrücke
Nehmen Sie die Bettbrücke heraus, wenn der zu drehende Durchmesser des Werkstücks grö-
ßer ist. Der Drehdurchmesser läßt sich durch Herausnahme der Bettbrücke erhöhen.
Lösen Sie zuerst die Befestigungschrauben, und ziehen Sie dann die Paßstifte heraus.
Gehen Sie in umgekehrter Reihenfolge bei der Wiedermontage vor.
Befestigungs-
schrauben
Passstifte
Bettbrücke
Abb.4-10: Bettbrücke
4.16
Vorschub einstellen
Maschine muss sich im Stillstand befinden.
Zahnräder nach Tabelle montieren.
Wahlhebel auf Position B stellen, Vorschubrichtung wählen.
Wahlschalter Kupplung so stellen, das der Pfeil nach unten zeigt ( Auskuppeln ).
Kupplung
Abb.4-11: Kupplung
Wahlschalter 1,2,3,4,5,6,7,8,auf gewünschte Position bringen.
Wahlschalter C,D,O,E,F auf gewünschte Position bringen.
Wahlschalter Kupplung so stellen, das der Pfeil nach oben zeigt ( Einkuppeln ).
Klemmhebel am Bettschlitten bei Längsvorschub lösen. (
stellhebel" auf Seite 50)
Aktivieren Sie den selbständigen Längsvorschub durch Herausziehen des Hebels nach
rechts und nachfolgendem Hochdrücken.
Aktivieren Sie den selbständigen Planvorschub durch Hineindrücken des Hebels nach links
und nachfolgendem Absenken des Hebels.
Bewegen Sie das Handrad des zugehörigen Schlittens leicht, um das Einrasten des Ein-
rückhebels zu erleichtern.
Version 1.0.1 vom 2016-04-28
Abb.4-17: „Bettschlitten Fest-
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
TH4010 | TH4010D
DE
Seite 45
