Bedienung
4.1

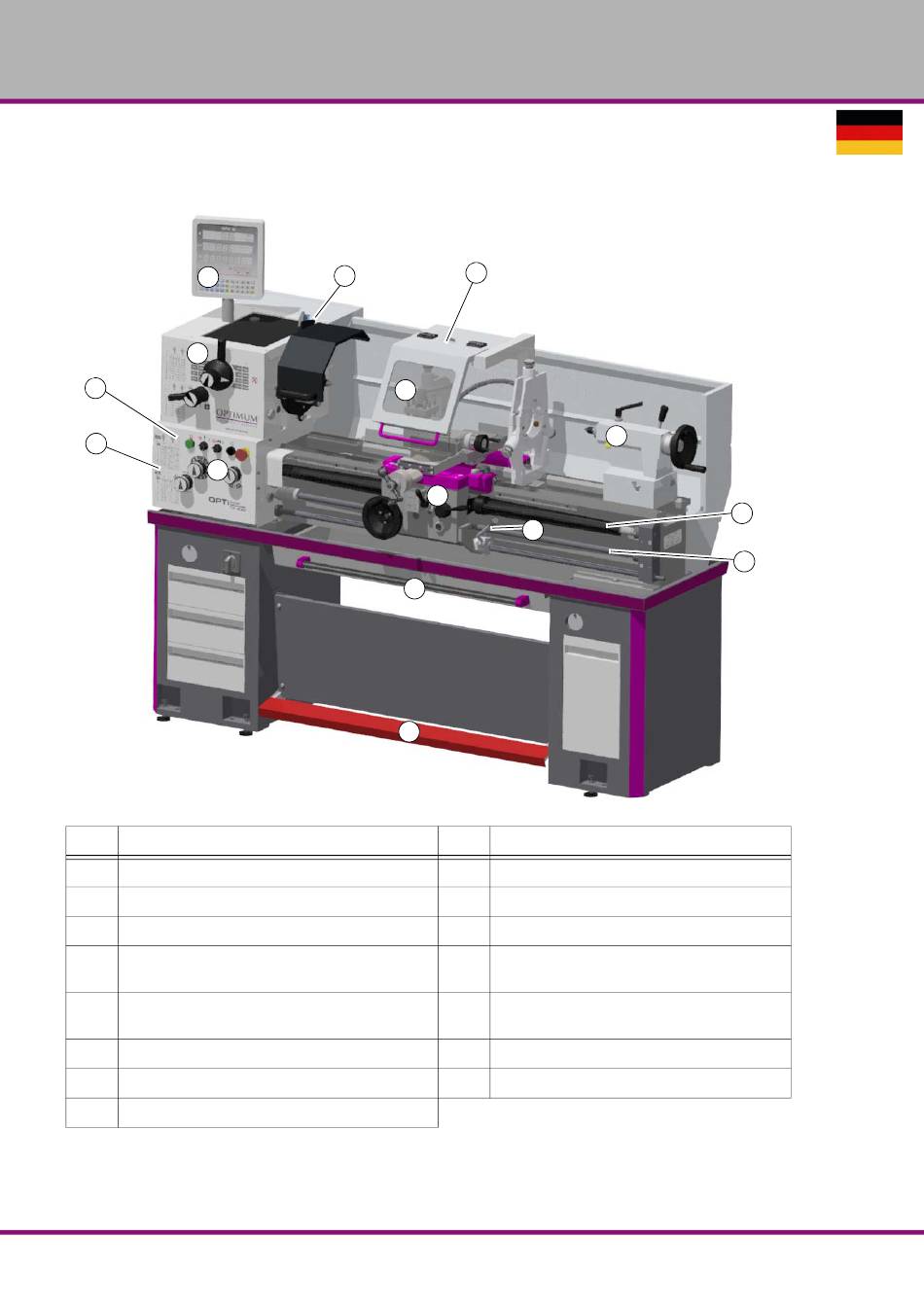

Bedien- und Anzeigeelemente
11
1
3
2
4
Pos.
Bezeichnung
1
Wahlhebel Drehzahleinstellung
3
Bedienfeld
5
Spänewanne
7
Späneschutzschild
10
Reitstock
12
Bedienfeld Bettschlitten
15
Leitspindel
17
Spindelbremse
DE
TH4010 | TH4010D
Seite 34
8
6
7
12
5
17
Pos.
Bezeichnung
2
Wechselrad- und Vorschubtabelle
4
Wahlhebel Vorschubgetriebe
6
Drehfutterschutz
Maschinenbeleuchtung (unter dem Schutz-
8
schild)
Digitale Positionsanzeige DPA 21
11
(nur TH4010D)
14
Schalthebel Spindeldrehung
16
Zugspindel
Originalbetriebsanleitung
10
14
Version 1.0.1 vom 2016-04-28
