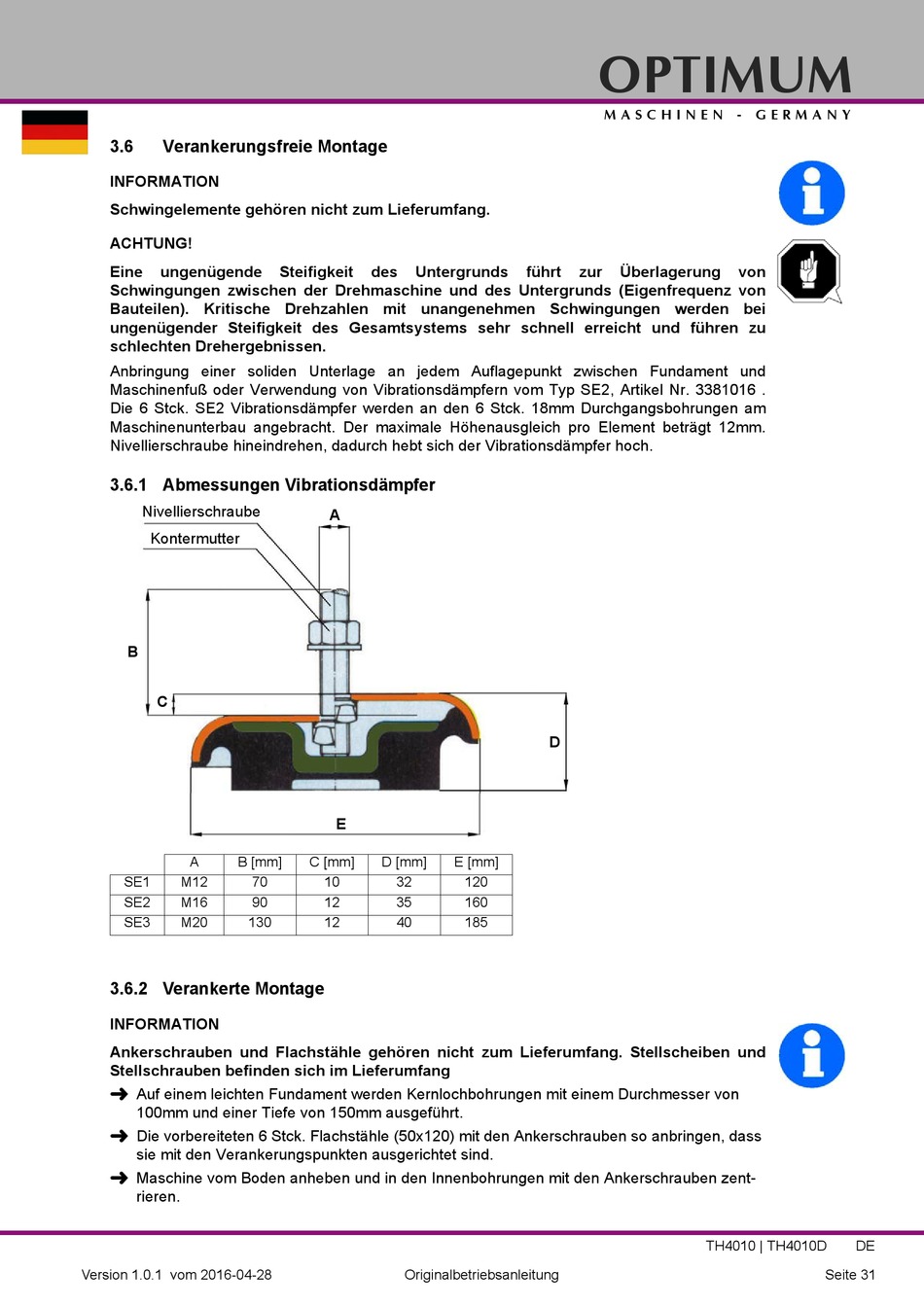

Verankerungsfreie Montage
INFORMATION
Schwingelemente gehören nicht zum Lieferumfang.
ACHTUNG!
Eine
ungenügende
Schwingungen zwischen der Drehmaschine und des Untergrunds (Eigenfrequenz von
Bauteilen). Kritische Drehzahlen mit unangenehmen Schwingungen werden bei
ungenügender Steifigkeit des Gesamtsystems sehr schnell erreicht und führen zu
schlechten Drehergebnissen.
Anbringung einer soliden Unterlage an jedem Auflagepunkt zwischen Fundament und
Maschinenfuß oder Verwendung von Vibrationsdämpfern vom Typ SE2, Artikel Nr. 3381016 .
Die 6 Stck. SE2 Vibrationsdämpfer werden an den 6 Stck. 18mm Durchgangsbohrungen am
Maschinenunterbau angebracht. Der maximale Höhenausgleich pro Element beträgt 12mm.
Nivellierschraube hineindrehen, dadurch hebt sich der Vibrationsdämpfer hoch.
3.6.1 Abmessungen Vibrationsdämpfer
Nivellierschraube
Kontermutter
B
C
A
B [mm]
SE1
M12
70
SE2
M16
90
SE3
M20
130
3.6.2 Verankerte Montage
INFORMATION
Ankerschrauben und Flachstähle gehören nicht zum Lieferumfang. Stellscheiben und
Stellschrauben befinden sich im Lieferumfang
Auf einem leichten Fundament werden Kernlochbohrungen mit einem Durchmesser von
100mm und einer Tiefe von 150mm ausgeführt.
Die vorbereiteten 6 Stck. Flachstähle (50x120) mit den Ankerschrauben so anbringen, dass
sie mit den Verankerungspunkten ausgerichtet sind.
Maschine vom Boden anheben und in den Innenbohrungen mit den Ankerschrauben zent-
rieren.
Version 1.0.1 vom 2016-04-28
Steifigkeit
des
Untergrunds
A
E
C [mm]
D [mm]
10
32
12
35
12
40
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
führt
zur
Überlagerung
D
E [mm]
120
160
185
von
TH4010 | TH4010D
DE
Seite 31
