OPTIMUM
M A S C H I N E N - G E R M A N Y

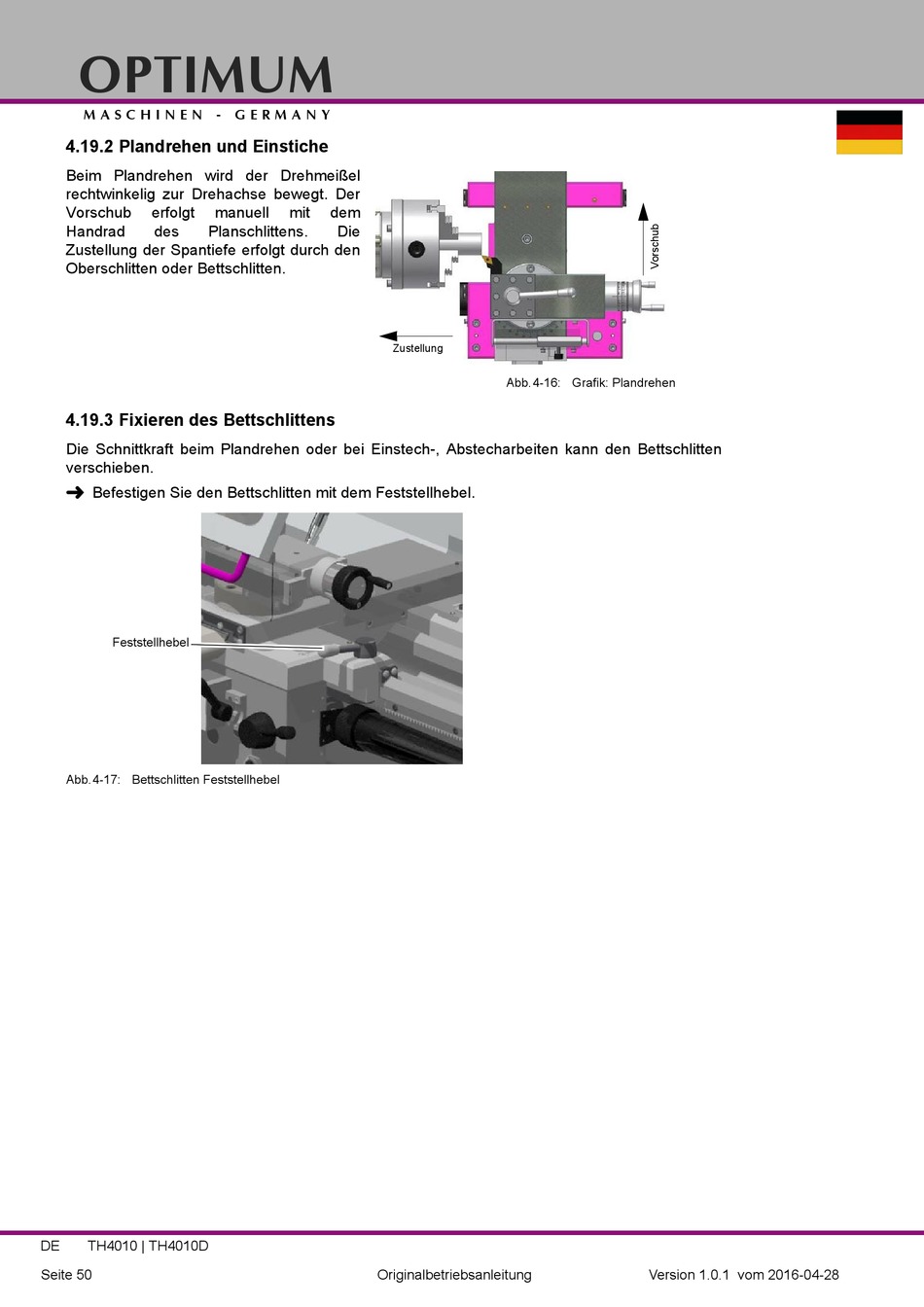

4.19.2 Plandrehen und Einstiche
Beim Plandrehen wird der Drehmeißel
rechtwinkelig zur Drehachse bewegt. Der
Vorschub
erfolgt
manuell
mit
dem
Handrad
des
Planschlittens.
Die
Zustellung der Spantiefe erfolgt durch den
Oberschlitten oder Bettschlitten.
Zustellung
Abb.4-16: Grafik: Plandrehen
4.19.3 Fixieren des Bettschlittens
Die Schnittkraft beim Plandrehen oder bei Einstech-, Abstecharbeiten kann den Bettschlitten
verschieben.
Befestigen Sie den Bettschlitten mit dem Feststellhebel.
Feststellhebel
Abb.4-17: Bettschlitten Feststellhebel
DE
TH4010 | TH4010D
Seite 50
Originalbetriebsanleitung
Version 1.0.1 vom 2016-04-28
