OPTIMUM
M A S C H I N E N - G E R M A N Y
4.13

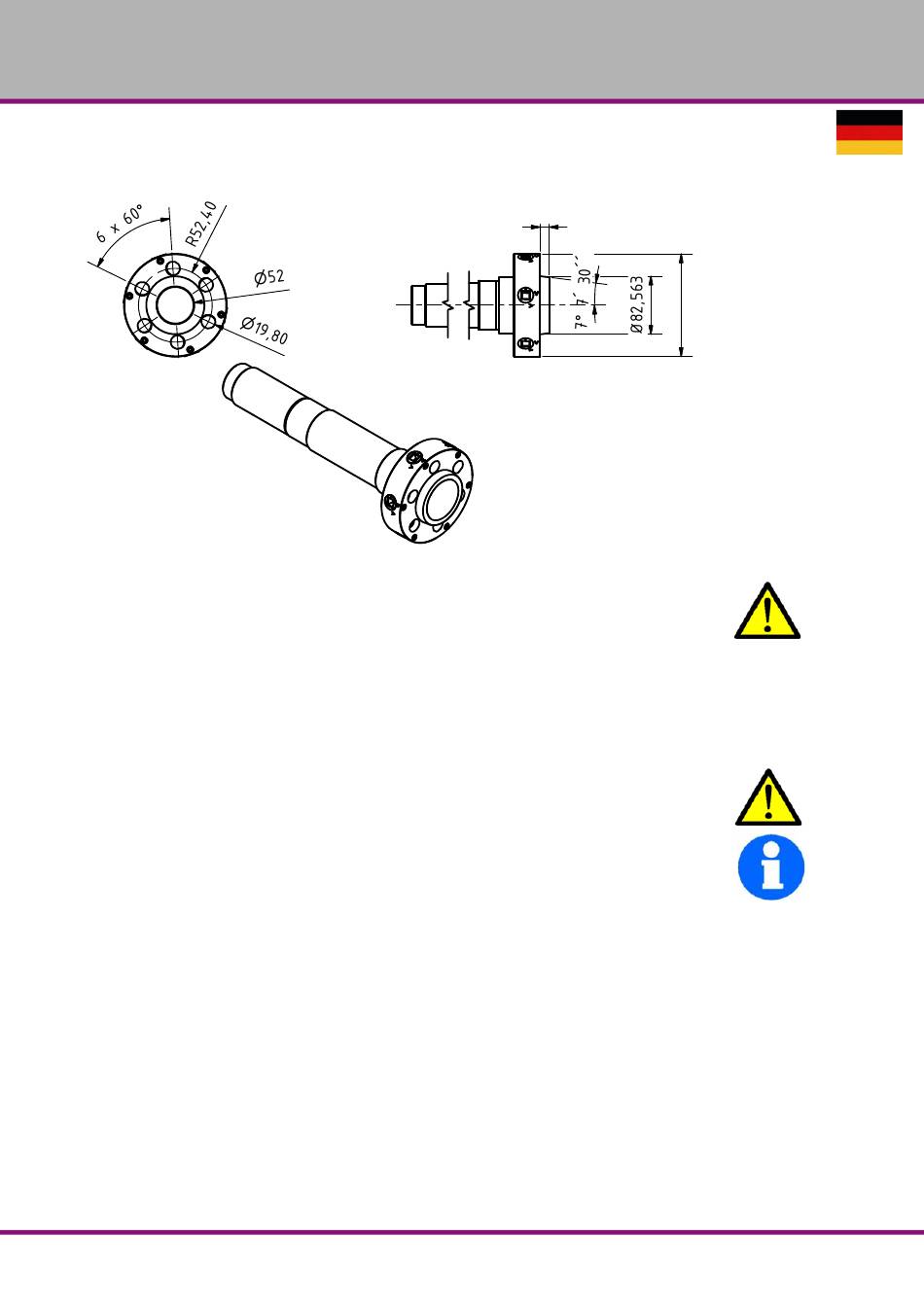

Drehspindelaufnahme
13
DIN ISO 702-2 Nr. 5 (Camlock)
WARNUNG!
Spannen Sie keine Werkstücke ein, die über dem zulässigen Spannbereich der
Werkstückaufnahmen, Drehfutter, etc. liegen. Die Spannkraft eines Drehfutters ist bei
überschreiten des Spannbereichs zu gering. Die Spannbacken können sich lösen.
Verwenden Sie nur Drehfutter die für die Drehzahl der Maschine ausgelegt sind.
Verwenden Sie keine Drehfutter deren Außendurchmesser zu groß ist.
Achten Sie darauf, das Drehfutter nach Norm EN 1550 gefertigt sind.
Die Drehspindel ist als Camlock 5 DIN ISO 702-2 Aufnahme ausgeführt.
VORSICHT!
Prüfen Sie regelmäßig den geschlossenen Zustand der Spannbolzen.
INFORMATION
Markieren Sie jeden Werkstückträger mit z.B. einer Kerbe um das Wiedererlangen der Rund-
und Planlaufgenauigkeit zu erleichtern.
DE
TH4010 | TH4010D
Seite 40
Originalbetriebsanleitung
Version 1.0.1 vom 2016-04-28
