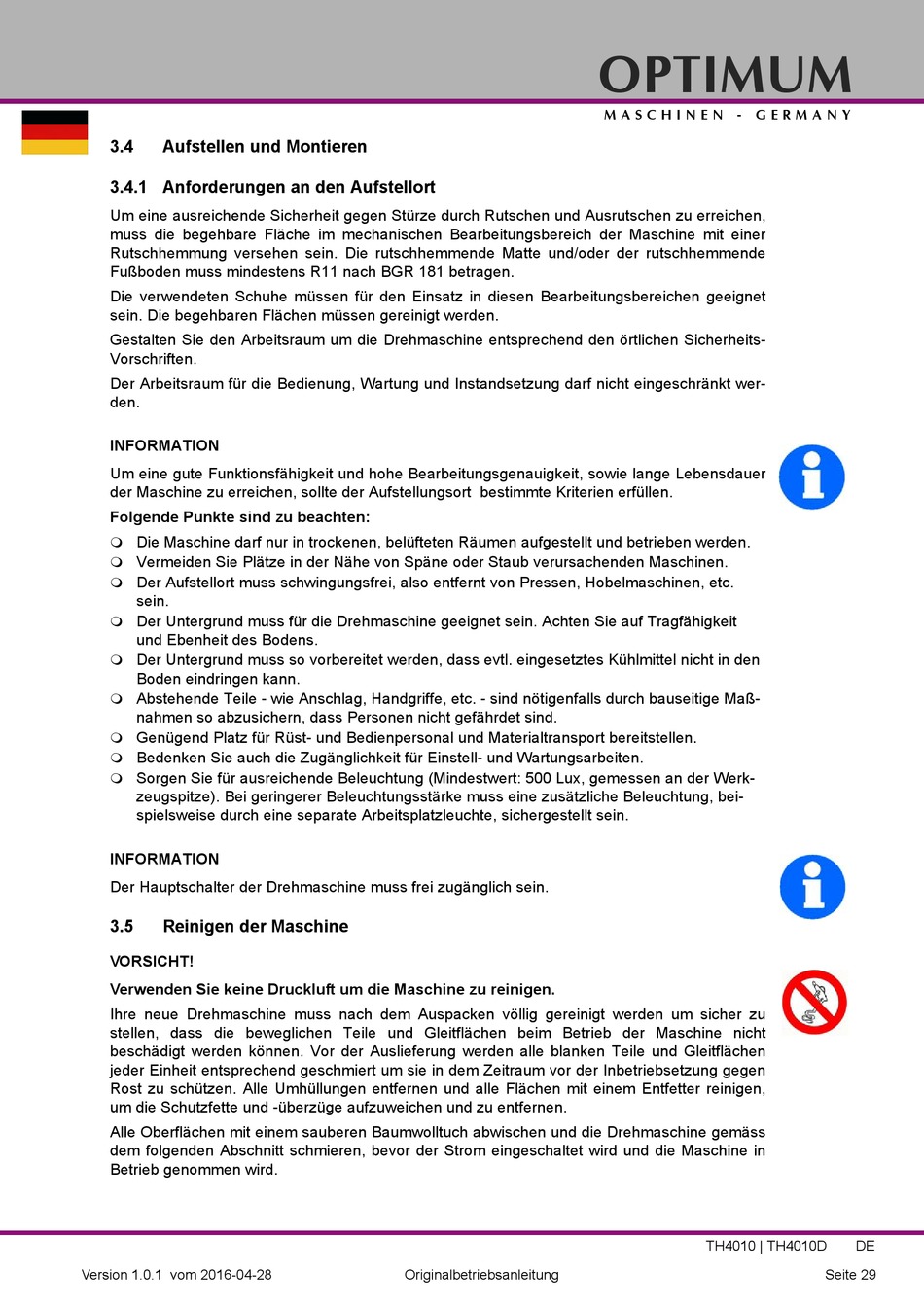

3.4
Aufstellen und Montieren
3.4.1 Anforderungen an den Aufstellort
Um eine ausreichende Sicherheit gegen Stürze durch Rutschen und Ausrutschen zu erreichen,
muss die begehbare Fläche im mechanischen Bearbeitungsbereich der Maschine mit einer
Rutschhemmung versehen sein. Die rutschhemmende Matte und/oder der rutschhemmende
Fußboden muss mindestens R11 nach BGR 181 betragen.
Die verwendeten Schuhe müssen für den Einsatz in diesen Bearbeitungsbereichen geeignet
sein. Die begehbaren Flächen müssen gereinigt werden.
Gestalten Sie den Arbeitsraum um die Drehmaschine entsprechend den örtlichen Sicherheits-
Vorschriften.
Der Arbeitsraum für die Bedienung, Wartung und Instandsetzung darf nicht eingeschränkt wer-
den.
INFORMATION
Um eine gute Funktionsfähigkeit und hohe Bearbeitungsgenauigkeit, sowie lange Lebensdauer
der Maschine zu erreichen, sollte der Aufstellungsort bestimmte Kriterien erfüllen.
Folgende Punkte sind zu beachten:
Die Maschine darf nur in trockenen, belüfteten Räumen aufgestellt und betrieben werden.
Vermeiden Sie Plätze in der Nähe von Späne oder Staub verursachenden Maschinen.
Der Aufstellort muss schwingungsfrei, also entfernt von Pressen, Hobelmaschinen, etc.
sein.
Der Untergrund muss für die Drehmaschine geeignet sein. Achten Sie auf Tragfähigkeit
und Ebenheit des Bodens.
Der Untergrund muss so vorbereitet werden, dass evtl. eingesetztes Kühlmittel nicht in den
Boden eindringen kann.
Abstehende Teile - wie Anschlag, Handgriffe, etc. - sind nötigenfalls durch bauseitige Maß-
nahmen so abzusichern, dass Personen nicht gefährdet sind.
Genügend Platz für Rüst- und Bedienpersonal und Materialtransport bereitstellen.
Bedenken Sie auch die Zugänglichkeit für Einstell- und Wartungsarbeiten.
Sorgen Sie für ausreichende Beleuchtung (Mindestwert: 500 Lux, gemessen an der Werk-
zeugspitze). Bei geringerer Beleuchtungsstärke muss eine zusätzliche Beleuchtung, bei-
spielsweise durch eine separate Arbeitsplatzleuchte, sichergestellt sein.
INFORMATION
Der Hauptschalter der Drehmaschine muss frei zugänglich sein.
3.5
Reinigen der Maschine
VORSICHT!
Verwenden Sie keine Druckluft um die Maschine zu reinigen.
Ihre neue Drehmaschine muss nach dem Auspacken völlig gereinigt werden um sicher zu
stellen, dass die beweglichen Teile und Gleitflächen beim Betrieb der Maschine nicht
beschädigt werden können. Vor der Auslieferung werden alle blanken Teile und Gleitflächen
jeder Einheit entsprechend geschmiert um sie in dem Zeitraum vor der Inbetriebsetzung gegen
Rost zu schützen. Alle Umhüllungen entfernen und alle Flächen mit einem Entfetter reinigen,
um die Schutzfette und -überzüge aufzuweichen und zu entfernen.
Alle Oberflächen mit einem sauberen Baumwolltuch abwischen und die Drehmaschine gemäss
dem folgenden Abschnitt schmieren, bevor der Strom eingeschaltet wird und die Maschine in
Betrieb genommen wird.
Version 1.0.1 vom 2016-04-28
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
TH4010 | TH4010D
DE
Seite 29
