OPTIMUM
M A S C H I N E N - G E R M A N Y
Lösen - oder Klemmen Sie die Klemmschraube am Bettschlitten in Abhängigkeit des ver-
wendeten Vorschubs.
Wählen Sie den gewünschten Vorschub mit dem "Wahlschalter Längs- Planvorschub" am
Bettschlitten aus.
Aktivieren Sie den selbsttätigen Planvorschub durch Herunterdrücken des Einrückhebels.
Aktivieren Sie den selbsttätigen Längsvorschub durch Herausziehen und Hochdrücken des
Einrückhebels.
Bewegen Sie das Handrad des zugehörigen Schlittens leicht, um das Einrasten des Ein-
rückhebels zu erleichtern.

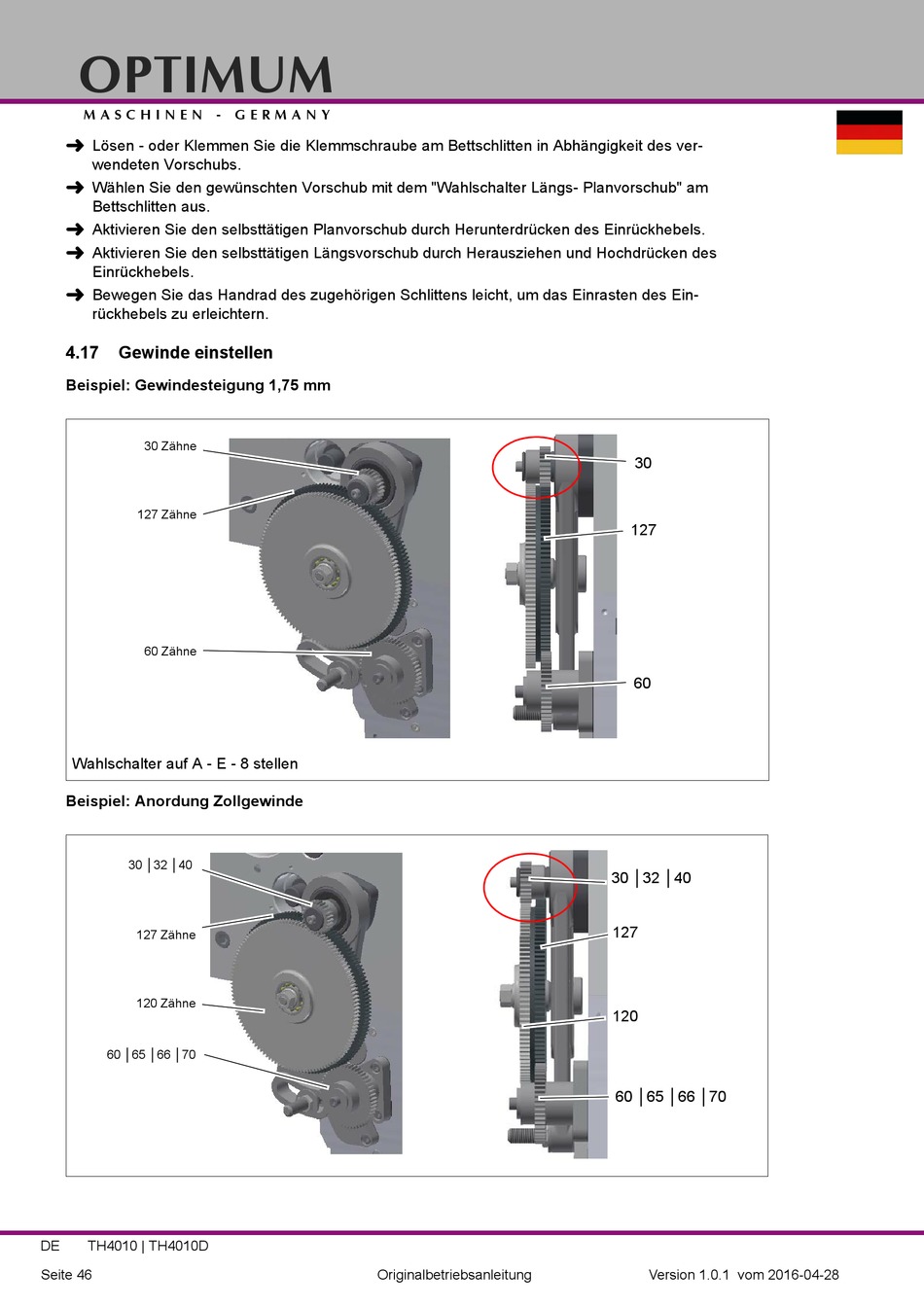

4.17
Gewinde einstellen
Beispiel: Gewindesteigung 1,75 mm
30 Zähne
127 Zähne
60 Zähne
Wahlschalter auf A - E - 8 stellen
Beispiel: Anordung Zollgewinde
30 │32 │40
127 Zähne
120 Zähne
60 │65 │66 │70
DE
TH4010 | TH4010D
Seite 46
Originalbetriebsanleitung
30
127
60
30 │32 │40
127
120
60 │65 │66 │70
Version 1.0.1 vom 2016-04-28
