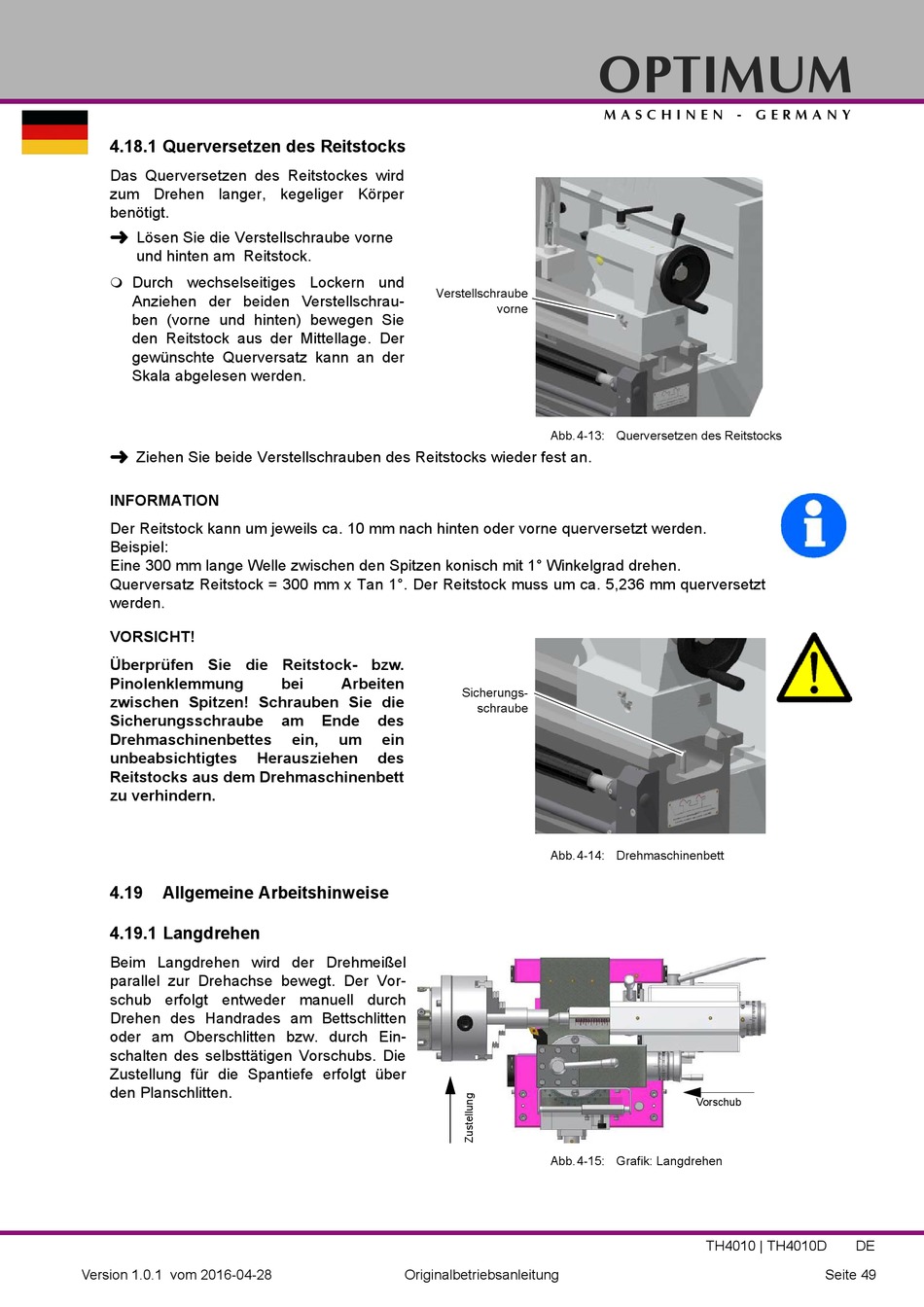

4.18.1 Querversetzen des Reitstocks
Das Querversetzen des Reitstockes wird
zum Drehen langer, kegeliger Körper
benötigt.
Lösen Sie die Verstellschraube vorne
und hinten am Reitstock.
Durch wechselseitiges Lockern und
Anziehen der beiden Verstellschrau-
ben (vorne und hinten) bewegen Sie
den Reitstock aus der Mittellage. Der
gewünschte Querversatz kann an der
Skala abgelesen werden.
Ziehen Sie beide Verstellschrauben des Reitstocks wieder fest an.
INFORMATION
Der Reitstock kann um jeweils ca. 10 mm nach hinten oder vorne querversetzt werden.
Beispiel:
Eine 300 mm lange Welle zwischen den Spitzen konisch mit 1° Winkelgrad drehen.
Querversatz Reitstock = 300 mm x Tan 1°. Der Reitstock muss um ca. 5,236 mm querversetzt
werden.
VORSICHT!
Überprüfen Sie die Reitstock- bzw.
Pinolenklemmung
zwischen Spitzen! Schrauben Sie die
Sicherungsschraube
Drehmaschinenbettes
unbeabsichtigtes
Reitstocks aus dem Drehmaschinenbett
zu verhindern.
4.19
Allgemeine Arbeitshinweise
4.19.1 Langdrehen
Beim Langdrehen wird der Drehmeißel
parallel zur Drehachse bewegt. Der Vor-
schub erfolgt entweder manuell durch
Drehen des Handrades am Bettschlitten
oder am Oberschlitten bzw. durch Ein-
schalten des selbsttätigen Vorschubs. Die
Zustellung für die Spantiefe erfolgt über
den Planschlitten.
Version 1.0.1 vom 2016-04-28
bei
Arbeiten
am
Ende
des
ein,
um
ein
Herausziehen
des
Originalbetriebsanleitung
OPTIMUM
M A S C H I N E N - G E R M A N Y
Verstellschraube
vorne
Abb.4-13: Querversetzen des Reitstocks
Sicherungs-
schraube
Abb.4-14: Drehmaschinenbett
Abb.4-15: Grafik: Langdrehen
Vorschub
TH4010 | TH4010D
DE
Seite 49
