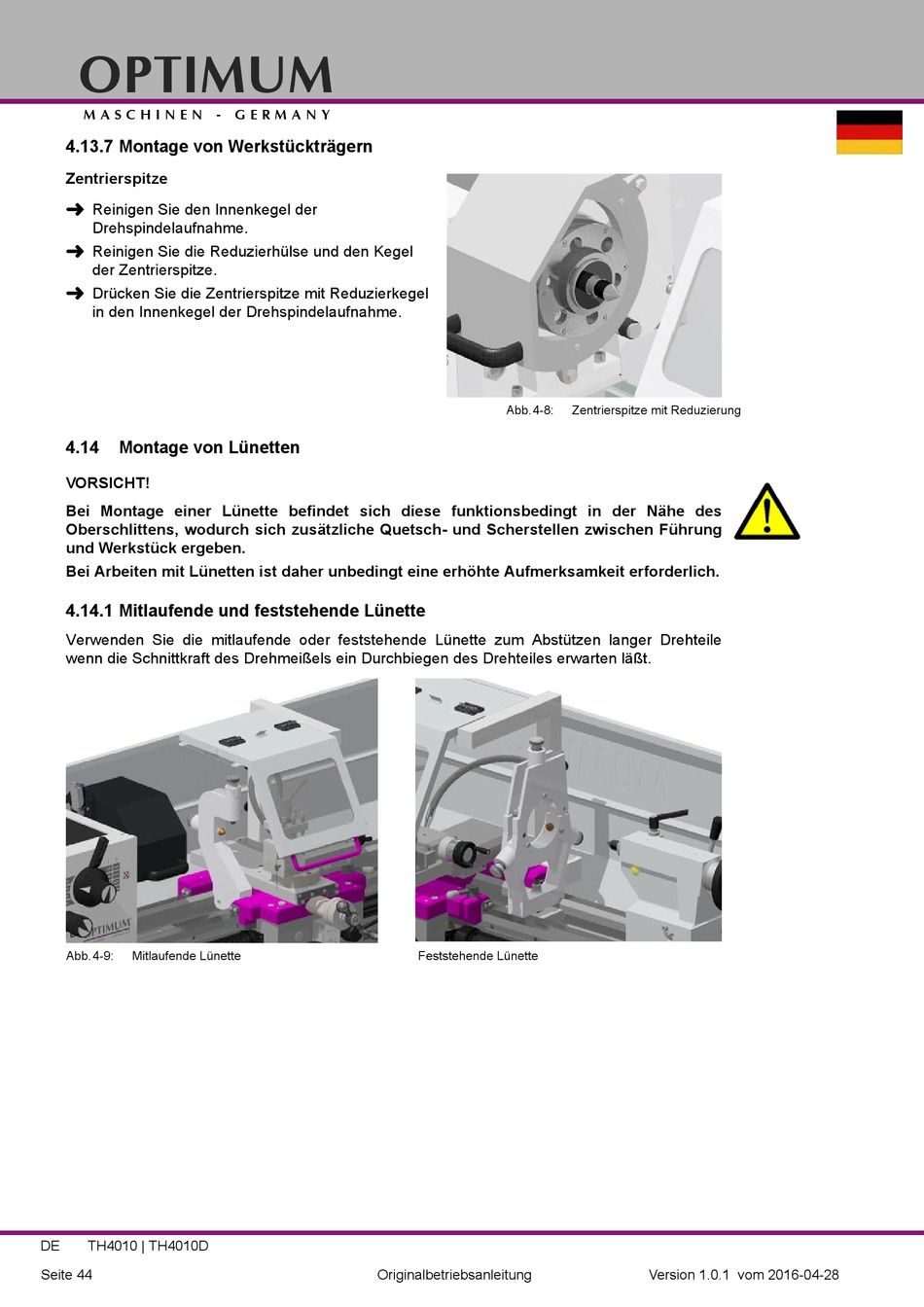

4.13.7 Montage von Werkstückträgern
Zentrierspitze
Reinigen Sie den Innenkegel der
Drehspindelaufnahme.
Reinigen Sie die Reduzierhülse und den Kegel
der Zentrierspitze.
Drücken Sie die Zentrierspitze mit Reduzierkegel
in den Innenkegel der Drehspindelaufnahme.
4.14
Montage von Lünetten
VORSICHT!
Bei Montage einer Lünette befindet sich diese funktionsbedingt in der Nähe des
Oberschlittens, wodurch sich zusätzliche Quetsch- und Scherstellen zwischen Führung
und Werkstück ergeben.
Bei Arbeiten mit Lünetten ist daher unbedingt eine erhöhte Aufmerksamkeit erforderlich.
4.14.1 Mitlaufende und feststehende Lünette
Verwenden Sie die mitlaufende oder feststehende Lünette zum Abstützen langer Drehteile
wenn die Schnittkraft des Drehmeißels ein Durchbiegen des Drehteiles erwarten läßt.
Abb.4-9:
Mitlaufende Lünette
DE
TH4010 | TH4010D
Seite 44
Abb.4-8:
Feststehende Lünette
Originalbetriebsanleitung
Zentrierspitze mit Reduzierung
Version 1.0.1 vom 2016-04-28
