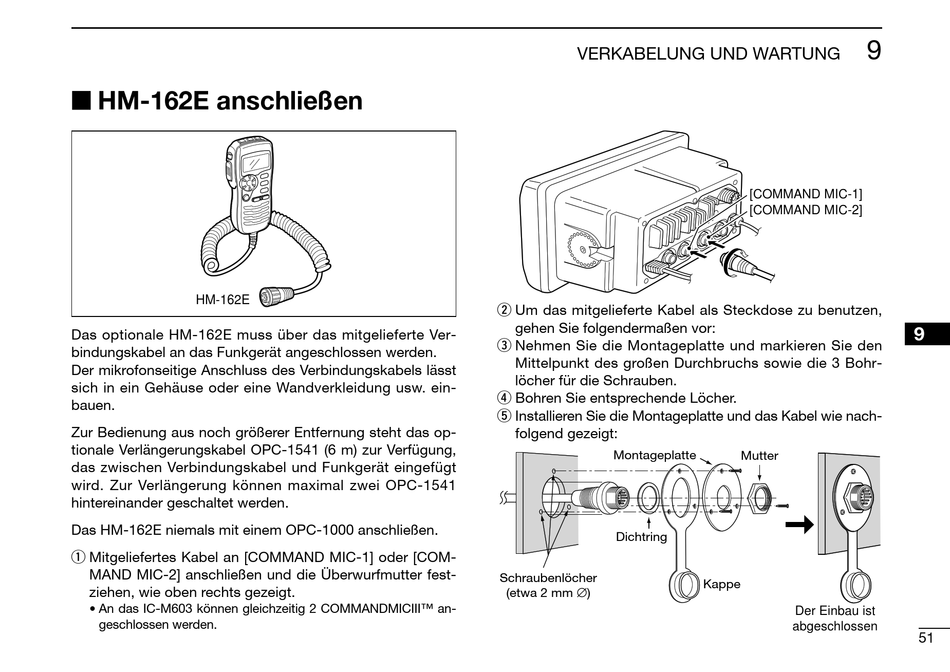

HM-162E anschließen
HM-162E
Das optionale HM-162E muss über das mitgelieferte Ver-
bindungskabel an das Funkgerät angeschlossen werden.
Der mikrofonseitige Anschluss des Verbindungskabels lässt
sich in ein Gehäuse oder eine Wandverkleidung usw. ein-
bauen.
Zur Bedienung aus noch größerer Entfernung steht das op-
tionale Verlängerungskabel OPC-1541 (6 m) zur Verfügung,
das zwischen Verbindungskabel und Funkgerät eingefügt
wird. Zur Verlängerung können maximal zwei OPC-1541
hintereinander geschaltet werden.
Das HM-162E niemals mit einem OPC-1000 anschließen.
q Mitgeliefertes Kabel an [COMMAND MIC-1] oder [COM-
MAND MIC-2] anschließen und die Überwurfmutter fest-
ziehen, wie oben rechts gezeigt.
• An das IC-M603 können gleichzeitig 2 COMMANDMICIII™ an-
geschlossen werden.
VERKABELUNG UND WARTUNG
w Um das mitgelieferte Kabel als Steckdose zu benutzen,
gehen Sie folgendermaßen vor:
e Nehmen Sie die Montageplatte und markieren Sie den
Mittelpunkt des großen Durchbruchs sowie die 3 Bohr-
löcher für die Schrauben.
r Bohren Sie entsprechende Löcher.
t Installieren Sie die Montageplatte und das Kabel wie nach-
folgend gezeigt:
Montageplatte
Dichtring
Schraubenlöcher
(etwa 2 mm ∅)
9
[COMMAND MIC-1]
[COMMAND MIC-2]
Mutter
Kappe
Der Einbau ist
abgeschlossen
9
51
