9

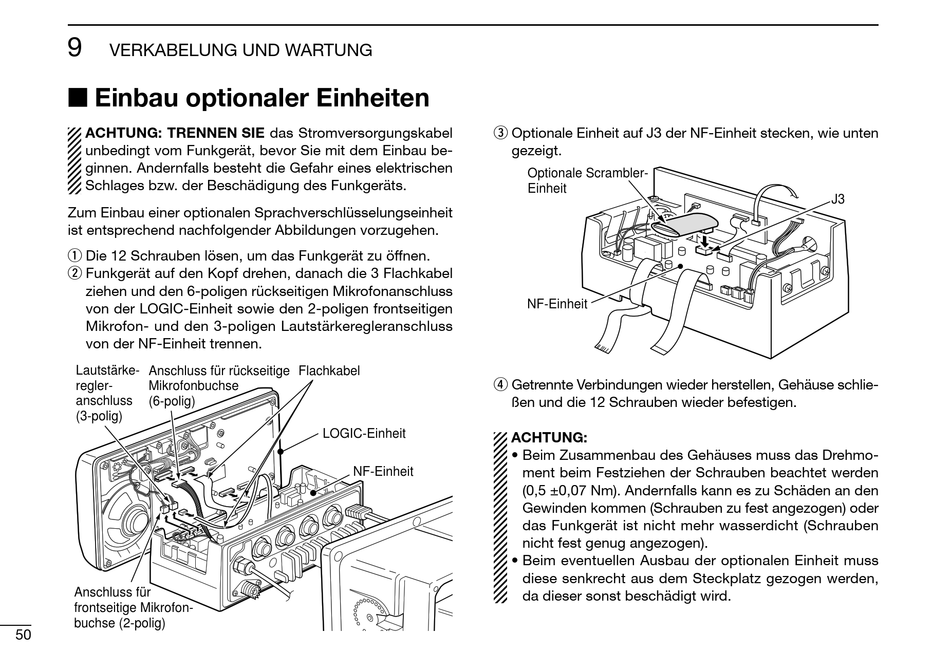

VERKABELUNG UND WARTUNG
Einbau optionaler Einheiten
ACHTUNG: TRENNEN SIE das Stromversorgungskabel
unbedingt vom Funkgerät, bevor Sie mit dem Einbau be-
ginnen. Andernfalls besteht die Gefahr eines elektrischen
Schlages bzw. der Beschädigung des Funkgeräts.
Zum Einbau einer optionalen Sprachverschlüsselungseinheit
ist entsprechend nachfolgender Abbildungen vorzugehen.
q Die 12 Schrauben lösen, um das Funkgerät zu öffnen.
w Funkgerät auf den Kopf drehen, danach die 3 Flachkabel
ziehen und den 6-poligen rückseitigen Mikrofonanschluss
von der LOGIC-Einheit sowie den 2-poligen frontseitigen
Mikrofon- und den 3-poligen Lautstärkeregleranschluss
von der NF-Einheit trennen.
Lautstärke-
Anschluss für rückseitige
regler-
Mikrofonbuchse
anschluss
(6-polig)
(3-polig)
Anschluss für
frontseitige Mikrofon-
buchse (2-polig)
50
Flachkabel
LOGIC-Einheit
NF-Einheit
e Optionale Einheit auf J3 der NF-Einheit stecken, wie unten
gezeigt.
Optionale Scrambler-
Einheit
NF-Einheit
r Getrennte Verbindungen wieder herstellen, Gehäuse schlie-
ßen und die 12 Schrauben wieder befestigen.
ACHTUNG:
• Beim Zusammenbau des Gehäuses muss das Drehmo-
ment beim Festziehen der Schrauben beachtet werden
(0,5 ±0,07 Nm). Andernfalls kann es zu Schäden an den
Gewinden kommen (Schrauben zu fest angezogen) oder
das Funkgerät ist nicht mehr wasserdicht (Schrauben
nicht fest genug angezogen).
• Beim eventuellen Ausbau der optionalen Einheit muss
diese senkrecht aus dem Steckplatz gezogen werden,
da dieser sonst beschädigt wird.
J3
