VERKABELUNG UND WARTUNG
Montage des Funkgeräts
D D Mit dem mitgelieferten Befestigungsbügel
Der mitgelieferte Befestigungsbügel eignet sich für Stand-
sowie für Deckenmontage.
• Verschrauben Sie den Befestigungsbügel mit den beige-
packten Schrauben (M5 × 20) auf oder an einer glatten
Oberfläche mit einer Mindeststärke von 10 mm und einer
Tragkraft von mehr als 5 kg.
• Nach der Montage des Funkgeräts sollten Sie die Front-
platte rechtwinklig (90°) zur Sichtlinie des Bedieners aus-
richten.
ACHTUNG: HALTEN SIE mit dem Funkgerät und dem
Handmikrofon einen Sicherheitsabstand von mindestens
1 Meter zu magnetischen Navigationsinstrumenten.
HINWEIS:
• Richten Sie die Frontplatte nochmals nach, falls das
Funktionsdisplay wegen des Umgebungslichts schlecht
ablesbar ist.
• Wenn das Funkgerät auf einer stark vibrierenden Unter-
lage montiert wird, legen Sie die mitgelieferten Schaum-
stoffelemente zwischen Funkgerät und Befestigungs-
bügel, um die Vibrationseffekte zu reduzieren.
48

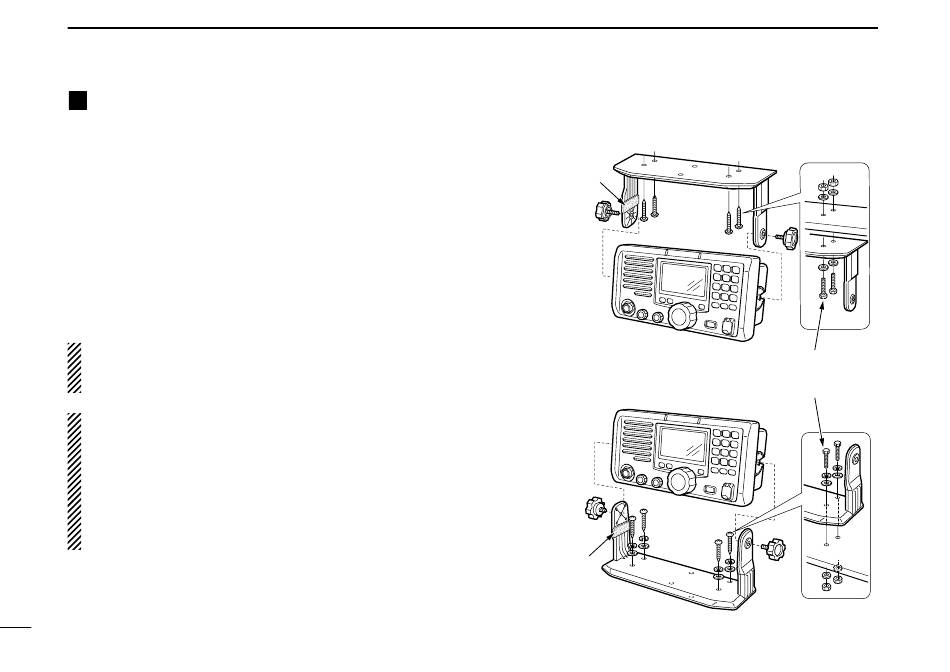

• MONTAGE AN DER DECKE
Schaumstoff-
element*
Die Schaumstoffelemente
*
reduzieren die Vibration.
Diese Schrauben sind nur beispielhaft
Siehe HINWEIS links
gezeigt. Sie werden nicht mitgeliefert.
• MONTAGE AUF DER INSTRUMENTENTAFEL
Schaumstoff-
element*
