9

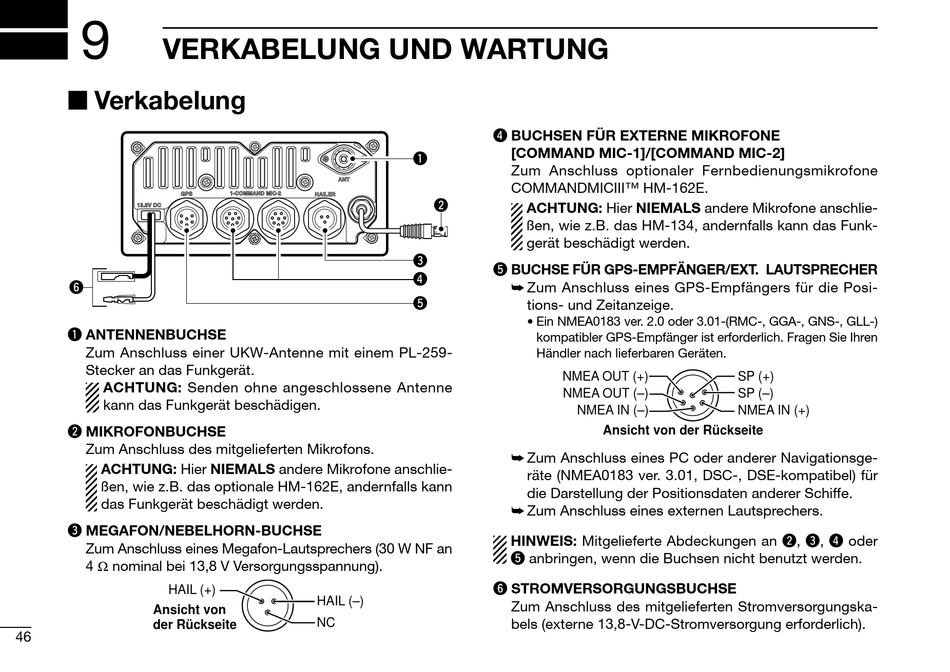

VERKABELUNG UND WARTUNG
Verkabelung
y
q ANTENNENBUCHSE
Zum Anschluss einer UKW-Antenne mit einem PL-259-
Stecker an das Funkgerät.
ACHTUNG: Senden ohne angeschlossene Antenne
kann das Funkgerät beschädigen.
w MIKROFONBUCHSE
Zum Anschluss des mitgelieferten Mikrofons.
ACHTUNG: Hier NIEMALS andere Mikrofone anschlie-
ßen, wie z.B. das optionale HM-162E, andernfalls kann
das Funkgerät beschädigt werden.
e MEGAFON/NEBELHORN-BUCHSE
Zum Anschluss eines Megafon-Lautsprechers (30 W NF an
4 Ω nominal bei 13,8 V Versorgungsspannung).
HAIL (+)
Ansicht von
der Rückseite
46
r BUCHSEN FÜR EXTERNE MIKROFONE
q
w
e
t BUCHSE FÜR GPS-EMPFÄNGER/EXT. LAUTSPRECHER
r
t
y STROMVERSORGUNGSBUCHSE
HAIL (–)
NC
[COMMAND MIC-1]/[COMMAND MIC-2]
Zum Anschluss optionaler Fernbedienungsmikrofone
COMMANDMICIII™ HM-162E.
ACHTUNG: Hier NIEMALS andere Mikrofone anschlie-
ßen, wie z.B. das HM-134, andernfalls kann das Funk-
gerät beschädigt werden.
Zum Anschluss eines GPS-Empfängers für die Posi-
tions- und Zeitanzeige.
• Ein NMEA0183 ver. 2.0 oder 3.01-(RMC-, GGA-, GNS-, GLL-)
kompatibler GPS-Empfänger ist erforderlich. Fragen Sie Ihren
Händler nach lieferbaren Geräten.
NMEA OUT (+)
NMEA OUT (–)
NMEA IN (–)
Ansicht von der Rückseite
Zum Anschluss eines PC oder anderer Navigationsge-
räte (NMEA0183 ver. 3.01, DSC-, DSE-kompatibel) für
die Darstellung der Positionsdaten anderer Schiffe.
Zum Anschluss eines externen Lautsprechers.
HINWEIS: Mitgelieferte Abdeckungen an w, e, r oder
t anbringen, wenn die Buchsen nicht benutzt werden.
Zum Anschluss des mitgelieferten Stromversorgungska-
bels (externe 13,8-V-DC-Stromversorgung erforderlich).
SP (+)
SP (–)
NMEA IN (+)
