Levelflex M FMP40

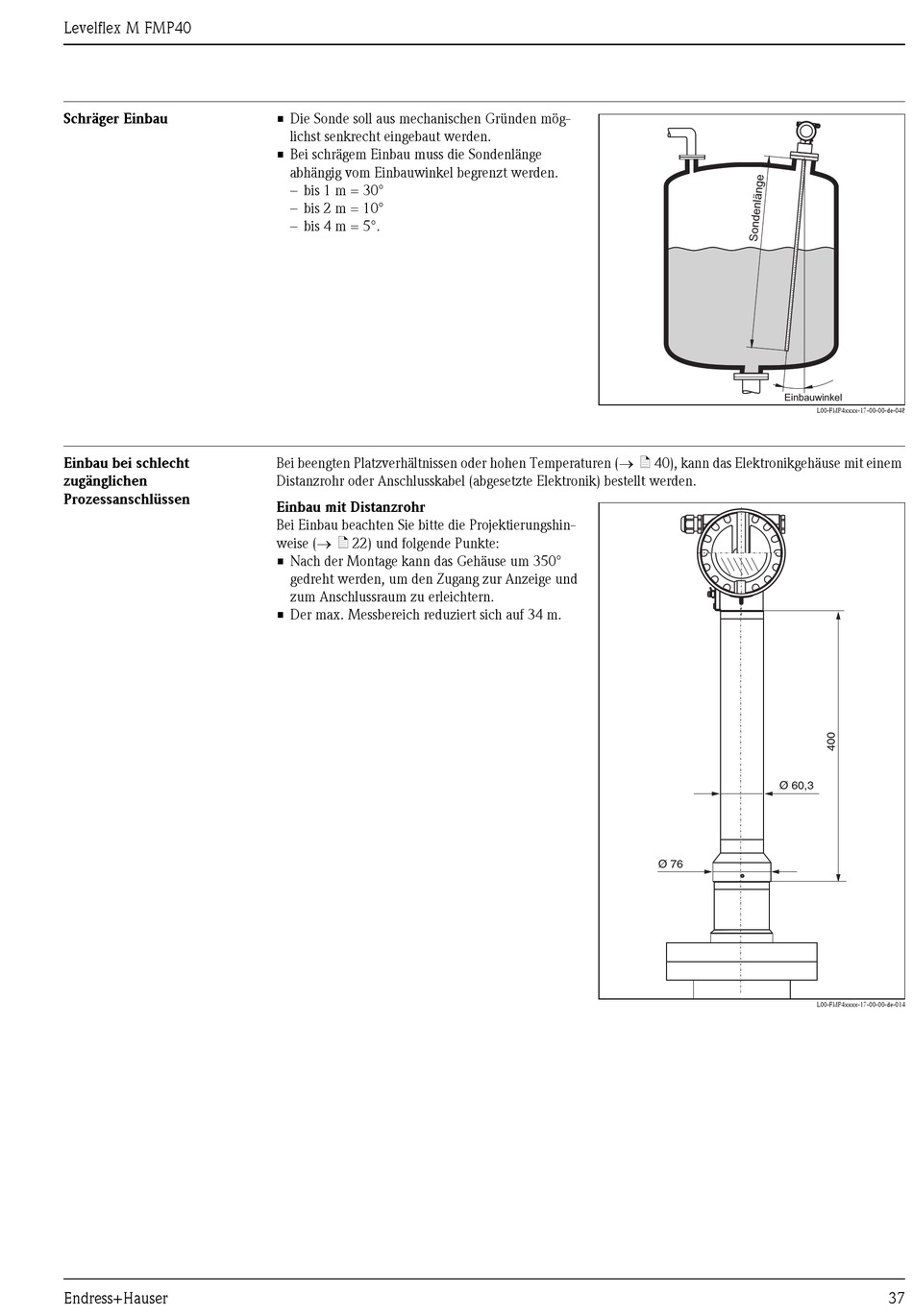

Schräger Einbau
Einbau bei schlecht
zugänglichen
Prozessanschlüssen
Endress+Hauser
• Die Sonde soll aus mechanischen Gründen mög-
lichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt werden.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°.
Bei beengten Platzverhältnissen oder hohen Temperaturen (→ ä 40), kann das Elektronikgehäuse mit einem
Distanzrohr oder Anschlusskabel (abgesetzte Elektronik) bestellt werden.
Einbau mit Distanzrohr
Bei Einbau beachten Sie bitte die Projektierungshin-
weise (→ ä 22) und folgende Punkte:
• Nach der Montage kann das Gehäuse um 350°
gedreht werden, um den Zugang zur Anzeige und
zum Anschlussraum zu erleichtern.
• Der max. Messbereich reduziert sich auf 34 m.
Einbauwinkel
L00-FMP4xxxx-17-00-00-de-048
Ø 60,3
Ø 76
L00-FMP4xxxx-17-00-00-de-014
