Endress+Hauser Levelflex M FMP40 Technische Information Seite 41

Levelflex M FMP40
Prozesstemperaturbereich
Prozessdruckgrenze
Dielektrizitätszahl
Dehnung der Seilsonden
durch Zug und Temperatur
Endress+Hauser
Einsatzbedingungen: Prozess

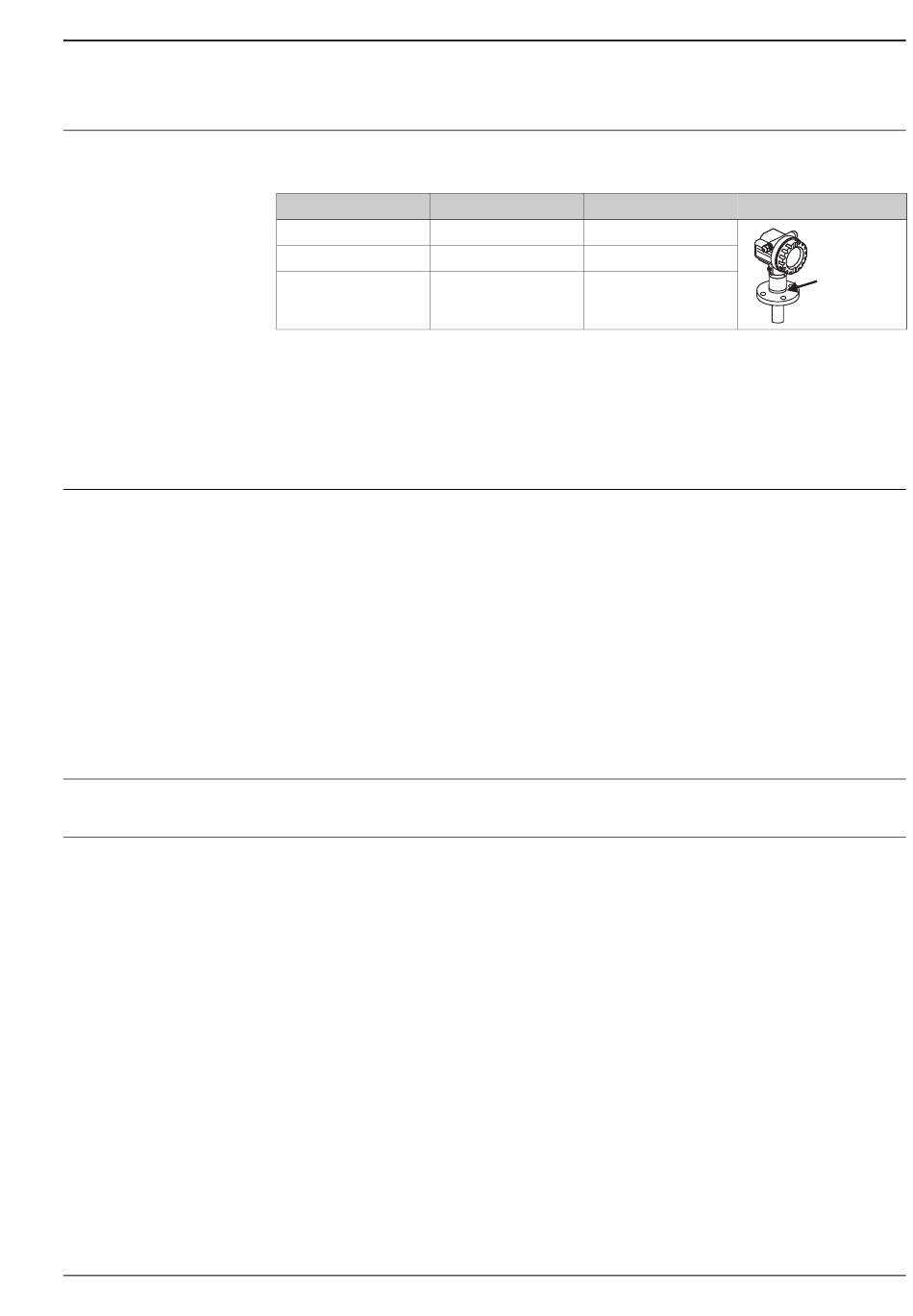

Die maximal zulässige Temperatur am Prozessanschluss (Messpunkt siehe Abb.) wird von der bestellten
O-Ring-Variante bestimmt:
O-Ring-Werkstoff
FKM (Viton)
EPDM
FFKM (Kalrez)
1) Für PA-beschichtete Sonden beträgt die maximale zulässige Temperatur 100 °C.
2) Die min. Temperatur für FFKM kann -15 °C sein, wenn die max. Temperatur von +80 °C nicht überschritten wird.
Hinweis!
Die Mediumstemperatur kann höher sein. Bei Seilsonden verringert sich bei Temperaturen über 350 °C jedoch
die Festigkeit des Sondenseils durch Gefügeveränderung.
Alle Varianten: -1...40 bar.
Der angegebene Bereich kann durch die Auswahl des Prozessanschlusses reduziert werden.
Der Nenndruck (PN), der auf den Flanschen angegeben ist, bezieht sich auf eine Bezugstemperatur von 20 °C,
für ASME-Flansche 100 °F. Beachten Sie die Druck-Temperaturabhängigkeit.
Die bei höheren Temperaturen zugelassenen Druckwerte, entnehmen Sie bitte aus den Normen:
• EN 1092-1: 2001 Tab. 18
Die Werkstoffe1.4404 und 1.4435 sind in ihrer Festigkeit-Temperatur-Eigenschaft in der EN 1092-1 Tab.18
unter 13E0 einguppiert. Die chemische Zusammensetzung der beiden Werkstoffe kann identisch sein.
• ASME B 16.5a - 1998 Tab. 2-2.2 F316
• ASME B 16.5a - 1998 Tab. 2.3.8 N10276
• JIS B 2220
Hinweis!
Alle Levelflex Sonden haben zwei Dichtstufen. Es gibt jeweils eine O-Ring-Dichtung und eine dahinter
liegende Formdichtung.
ε
r ≥ 1,4
• mit Koaxsonde:
ε
r ≥ 1,6
• Stab- und Seilsonde:
4 mm-Seil:
• Längung durch Zug: bei max. zulässiger Zuglast (12 kN): 11 mm/m Seillänge
• Längung durch Temperaturerhöhung von 30 °C auf 150 °C: 2 mm/m Seillänge
6 mm-Seil:
• Längung durch Zug: bei max. zulässiger Zuglast (30 kN):13 mm/m Seillänge
• Längung durch Temperaturerhöhung von 30 °C auf 150 °C: 2 mm/m Seillänge
Min. Temperatur Max. Temperatur
-30 °C
-40 °C
2)
-5 °C
1)
+150 °C
+120 °C
+150 °C
Hier
gemessen
41
