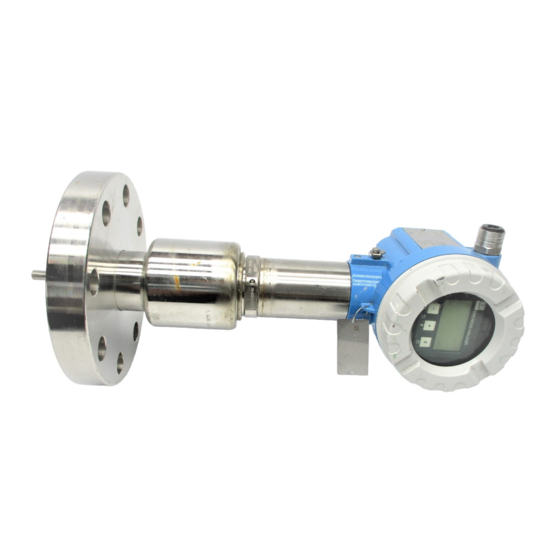

Levelflex M FMP40, FMP45 mit teilbarem Sondenstab
Die Teilstücke des Sondenstabs sind vor Ort zu montieren. Bei beengten Einbauverhältnissen kann es notwendig sein die Teilstücke nach und
nach in den Prozesstank einzuführen und zu verschrauben. In diesem Falle ist es ratsam eine zweite Person zur Hilfe zu nehmen.
Schlüsselfläche SW14
Nordlock Scheiben
(gepaart)
Gewindestift
Schlüsselfläche SW14
Nach dem Einbau der Sonde und dem Anschluss des Gerätes muss unbedingt die Länge der Sonde eingegeben und eine Ausblendung
durchgeführt werden. Dies ist bei leerem Tank am einfachsten machbar, der Levelflex bestimmt die genaue Sondenlänge dann selbst.
Bitte gehen Sie dazu die Bedienungsanleitung Kapitel Grundabgleich mit VU331 oder FieldCare komplett durch.
EA0013F/00/a2/04.09
71093776
Ausgabe/revision: 1
Levelflex M FMP40, FMP45 mit teilbarem Sondenstab
Die Teilstücke des Sondenstabs sind vor Ort zu montieren. Bei beengten Einbauverhältnissen kann es notwendig sein die Teilstücke nach und
nach in den Prozesstank einzuführen und zu verschrauben. In diesem Falle ist es ratsam eine zweite Person zur Hilfe zu nehmen.
Schlüsselfläche SW14
Nordlock Scheiben
(gepaart)
Gewindestift
Schlüsselfläche SW14
Nach dem Einbau der Sonde und dem Anschluss des Gerätes muss unbedingt die Länge der Sonde eingegeben und eine Ausblendung
durchgeführt werden. Dies ist bei leerem Tank am einfachsten machbar, der Levelflex bestimmt die genaue Sondenlänge dann selbst.
Bitte gehen Sie dazu die Bedienungsanleitung Kapitel Grundabgleich mit VU331 oder FieldCare komplett durch.
EA0013F/00/a2/04.09
71093776
Ausgabe/revision: 1
Zur Montage werden folgende Werkzeuge benötigt:
• Innensechskantschlüssel SW5
• Gabelschlüssel SW14
• Drehmomentschlüssel SW14, 15 Nm
Vorgehensweise:
1
Gewindesstift in eines der beiden Sondenteile schrauben
2
Nordlockscheiben über den Gewindebolzen schieben, evtl. mit Klebeband sichern.
3
Nächstes Teilstück auf den Gewindebolzen schrauben.
4
Ggf. Klebeband entfernen.
5
Schraubverbindung mit 15 Nm festziehen.
Wiederholung des kompletten Vorgangs mit jedem weiteren Teilstück.
71093776
Zur Montage werden folgende Werkzeuge benötigt:
• Innensechskantschlüssel SW5
• Gabelschlüssel SW14
• Drehmomentschlüssel SW14, 15 Nm
Vorgehensweise:
1
Gewindesstift in eines der beiden Sondenteile schrauben
2
Nordlockscheiben über den Gewindebolzen schieben, evtl. mit Klebeband sichern.
3
Nächstes Teilstück auf den Gewindebolzen schrauben.
4
Ggf. Klebeband entfernen.
5
Schraubverbindung mit 15 Nm festziehen.
Wiederholung des kompletten Vorgangs mit jedem weiteren Teilstück.
71093776
