Montage
22

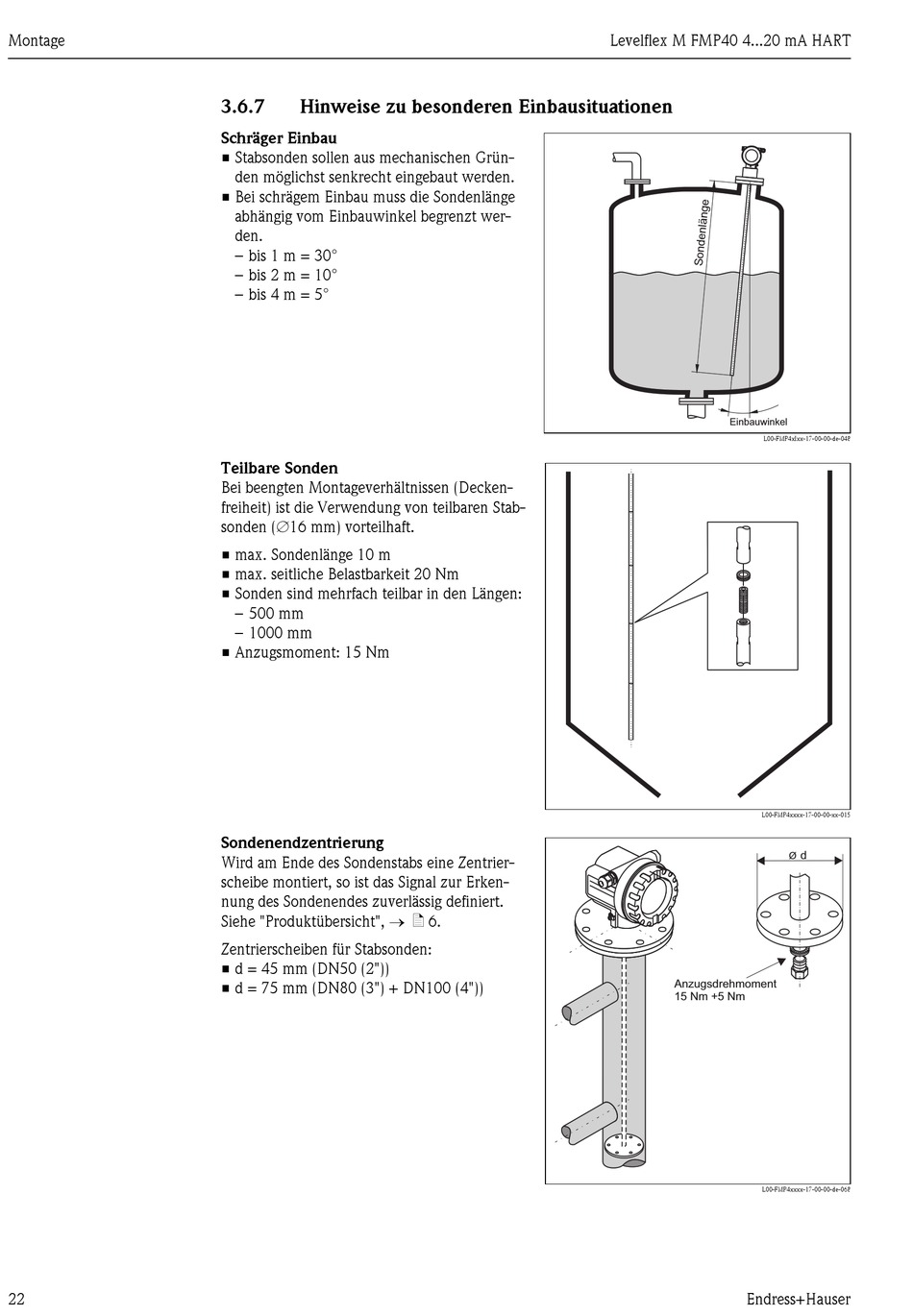

3.6.7 Hinweise zu besonderen Einbausituationen
Schräger Einbau
• Stabsonden sollen aus mechanischen Grün-
den möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt wer-
den.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Teilbare Sonden
Bei beengten Montageverhältnissen (Decken-
freiheit) ist die Verwendung von teilbaren Stab-
sonden (∅16 mm) vorteilhaft.
• max. Sondenlänge 10 m
• max. seitliche Belastbarkeit 20 Nm
• Sonden sind mehrfach teilbar in den Längen:
– 500 mm
– 1000 mm
• Anzugsmoment: 15 Nm
Sondenendzentrierung
Wird am Ende des Sondenstabs eine Zentrier-
scheibe montiert, so ist das Signal zur Erken-
nung des Sondenendes zuverlässig definiert.
Siehe "Produktübersicht", → ä 6.
Zentrierscheiben für Stabsonden:
• d = 45 mm (DN50 (2"))
• d = 75 mm (DN80 (3") + DN100 (4"))
Levelflex M FMP40 4...20 mA HART
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
L00-FMP4xxxx-17-00-00-xx-015
Anzugsdrehmoment
15 Nm +5 Nm
L00-FMP4xxxx-17-00-00-de-068
Endress+Hauser
d
Ø
