Technische Daten (Kabel und Gehäuse) und Produktstruktur
Kabellänge 20 m (feste Länge mit angegossenen Anschlusssteckern)
Temperaturbereich -30 °C...+70 °C
Schutzart IP65/67 (Gehäuse); IP68 (Kabel) nach IEC 60529
Werkstoffe Gehäuse: AlSi12; Kabelverschraubung: Messing, vernickelt
Abmessungen [mm] 122x150x80 (HxBxT)
010 Zulassung:
A Ex-freier Bereich
2 ATEX II 2G Ex ia IIC T6
3 ATEX II 2D Ex ia IIIC T80°C
G IECEx Zone1 Ex ia IIC T6/T5
S FM IS Cl. I Div.1 Gr. A-D, Zone 0
U CSA IS Cl. I Div.1 Gr. A-D, Zone 0
N CSA General Purpose
K TIIS Ex ia IIC T6
C NEPSI Ex ia IIC T6/T5
Y Sonderausführung, TSP-Nr. zu spez.
020 Kabel:
1 20m (> für HART)
5 20m (> für PROFIBUS PA/FOUNDATION Fieldbus)
9 Sonderausführung, TSP-Nr. zu spez.
030 Zusatzausstattung:
A Grundausführung
B Montagebügel, Rohr 1"/2"
Y Sonderausführung, TSP-Nr. zu spez.
FHX40 - Vollständige Produktbezeichnung
Verwenden Sie die für die entsprechnde Kommunikationsvariante des Gerätes vorgesehenen Kabel zum
Anschluss der abgesetzten Anzeige FHX40.

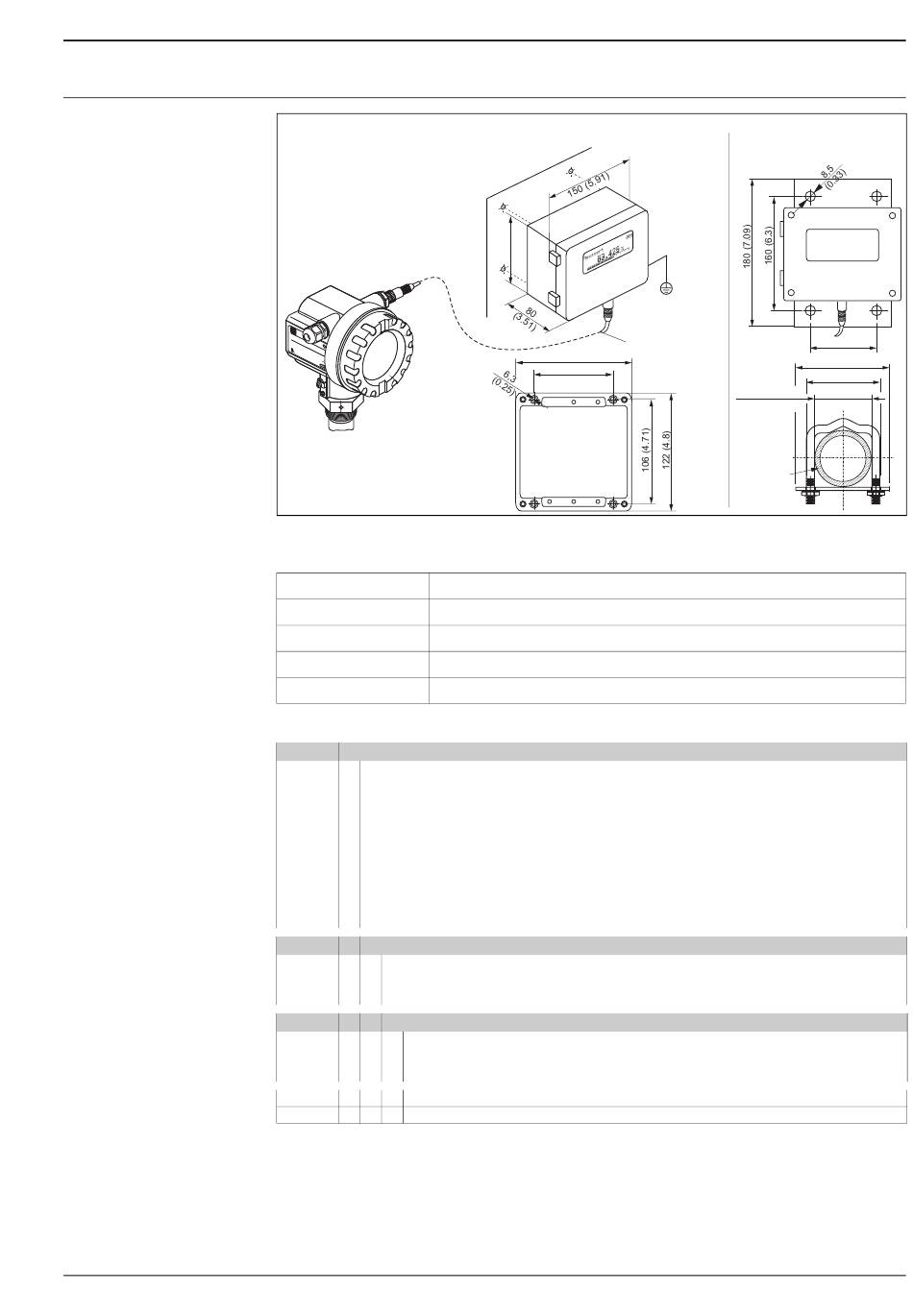

Wandmontage
(ohne Montagebügel)
Separatgehäuse
FHX40 (IP 65)
122
(4.8)
Kabel
120 (4.72)
82 (3.23)
Rohrmontage
(Montagebügel und -platte
optional mitgeliefert,
s. Produktstruktur)
88
118 (4.65)
96 (3.78)
max. 80 (3.15)
min. 30 (1.18)
Rohr
L00-FMxxxxxx-00-00-06-de-005
