Levelflex M FMP40
Sondenlänge
Einbau in Stutzen mit Höhe
über 150 mm
Einbau in Stutzen DN200 (8")
und DN250 (10")
Endress+Hauser

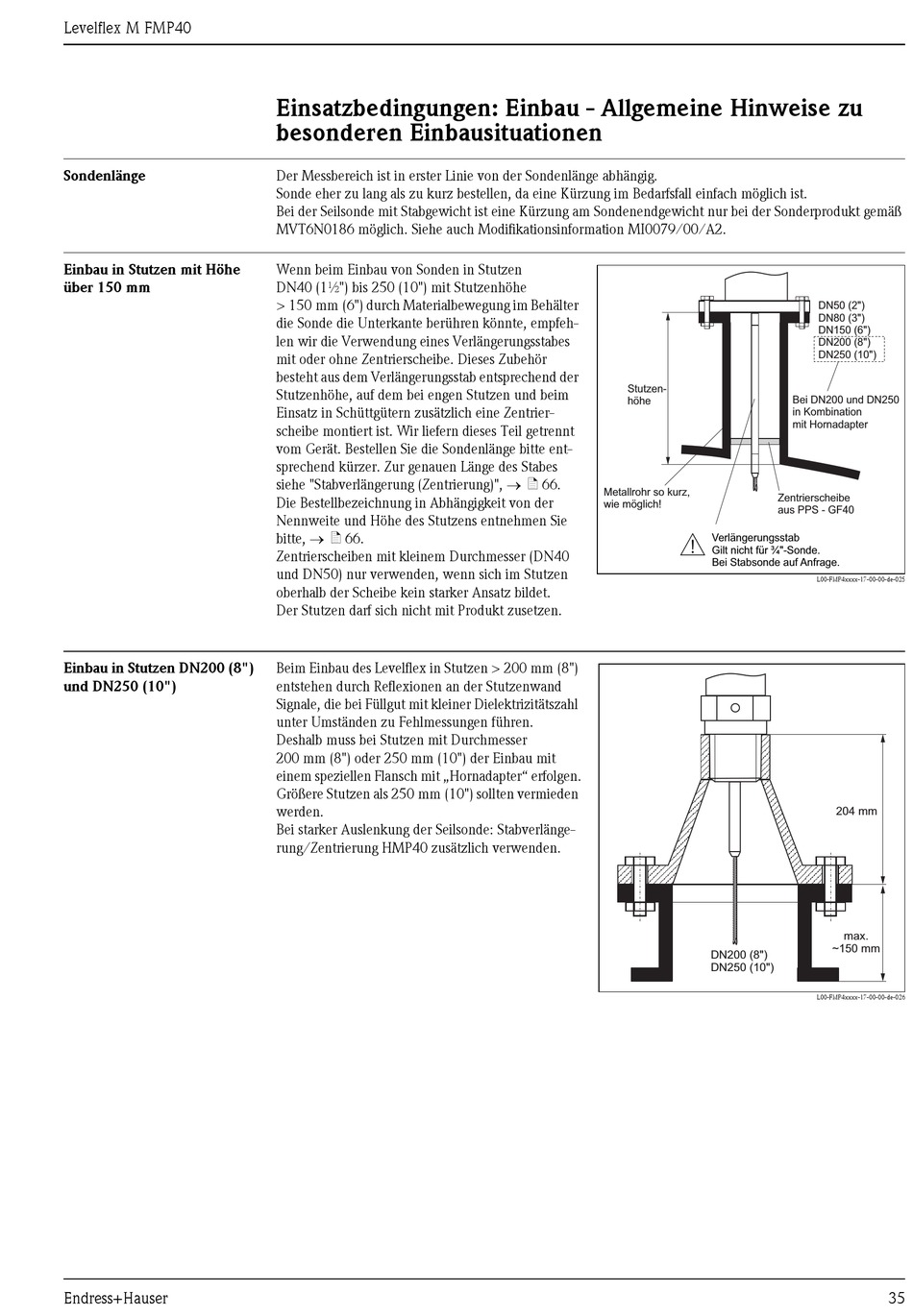

Einsatzbedingungen: Einbau - Allgemeine Hinweise zu
besonderen Einbausituationen
Der Messbereich ist in erster Linie von der Sondenlänge abhängig.
Sonde eher zu lang als zu kurz bestellen, da eine Kürzung im Bedarfsfall einfach möglich ist.
Bei der Seilsonde mit Stabgewicht ist eine Kürzung am Sondenendgewicht nur bei der Sonderprodukt gemäß
MVT6N0186 möglich. Siehe auch Modifikationsinformation MI0079/00/A2.
Wenn beim Einbau von Sonden in Stutzen
DN40 (1½") bis 250 (10") mit Stutzenhöhe
> 150 mm (6") durch Materialbewegung im Behälter
die Sonde die Unterkante berühren könnte, empfeh-
len wir die Verwendung eines Verlängerungsstabes
mit oder ohne Zentrierscheibe. Dieses Zubehör
besteht aus dem Verlängerungsstab entsprechend der
Stutzenhöhe, auf dem bei engen Stutzen und beim
Einsatz in Schüttgütern zusätzlich eine Zentrier-
scheibe montiert ist. Wir liefern dieses Teil getrennt
vom Gerät. Bestellen Sie die Sondenlänge bitte ent-
sprechend kürzer. Zur genauen Länge des Stabes
siehe "Stabverlängerung (Zentrierung)", → ä 66.
Die Bestellbezeichnung in Abhängigkeit von der
Nennweite und Höhe des Stutzens entnehmen Sie
bitte, → ä 66.
Zentrierscheiben mit kleinem Durchmesser (DN40
und DN50) nur verwenden, wenn sich im Stutzen
oberhalb der Scheibe kein starker Ansatz bildet.
Der Stutzen darf sich nicht mit Produkt zusetzen.
Beim Einbau des Levelflex in Stutzen > 200 mm (8")
entstehen durch Reflexionen an der Stutzenwand
Signale, die bei Füllgut mit kleiner Dielektrizitätszahl
unter Umständen zu Fehlmessungen führen.
Deshalb muss bei Stutzen mit Durchmesser
200 mm (8") oder 250 mm (10") der Einbau mit
einem speziellen Flansch mit „Hornadapter" erfolgen.
Größere Stutzen als 250 mm (10") sollten vermieden
werden.
Bei starker Auslenkung der Seilsonde: Stabverlänge-
rung/Zentrierung HMP40 zusätzlich verwenden.
Stutzen-
höhe
Metallrohr so kurz,
wie möglich!
#
Verlängerungsstab
Gilt nicht für ¾"-Sonde.
Bei Stabsonde auf Anfrage.
DN200 (8")
DN250 (10")
DN50 (2")
DN80 (3")
DN150 (6")
DN200 (8")
DN250 (10")
Bei DN200 und DN250
in Kombination
mit Hornadapter
Zentrierscheibe
aus PPS - GF40
L00-FMP4xxxx-17-00-00-de-025
204 mm
max.
~150 mm
L00-FMP4xxxx-17-00-00-de-026
