Levelflex M FMP43
Hinweise zu besonderen
Einbausituationen
Endress+Hauser

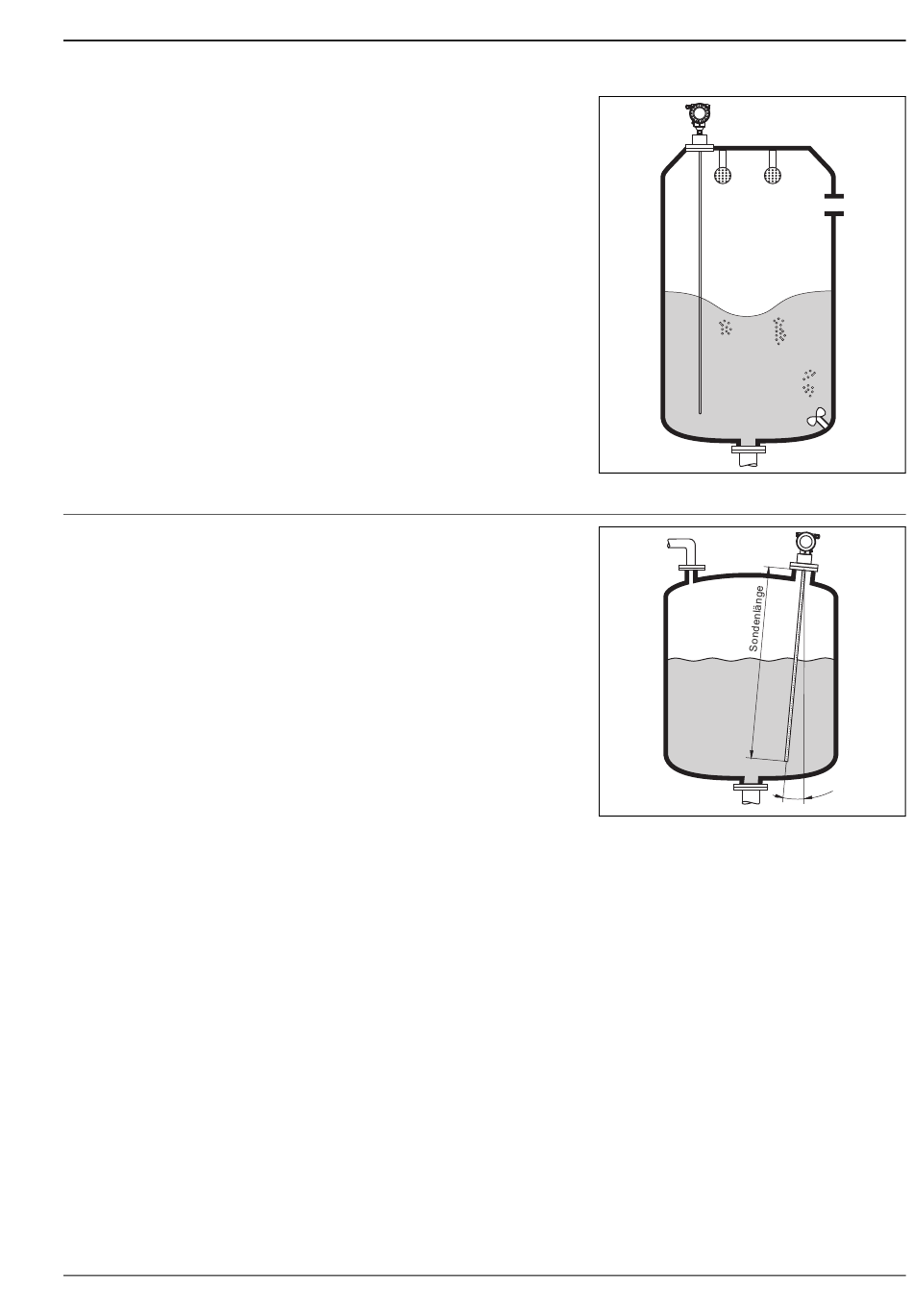

Die Sonde ist gegenüberliegend zum Rührwerk zu
montieren.
Eventuell prüfen, ob nicht ein berührungsloses Ver-
fahren, Ultraschall oder Füllstand-Radar besser geeig-
net ist, vor allem, wenn das Rührwerk große mecha-
nische Belastungen an der Sonde erzeugt.
Schräger Einbau
• Die Sonde soll aus mechanischen Gründen mög-
lichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge abhän-
gig vom Einbauwinkel begrenzt werden.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°.
L00-FMP43xxx-17-00-00-xx-005
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
21
