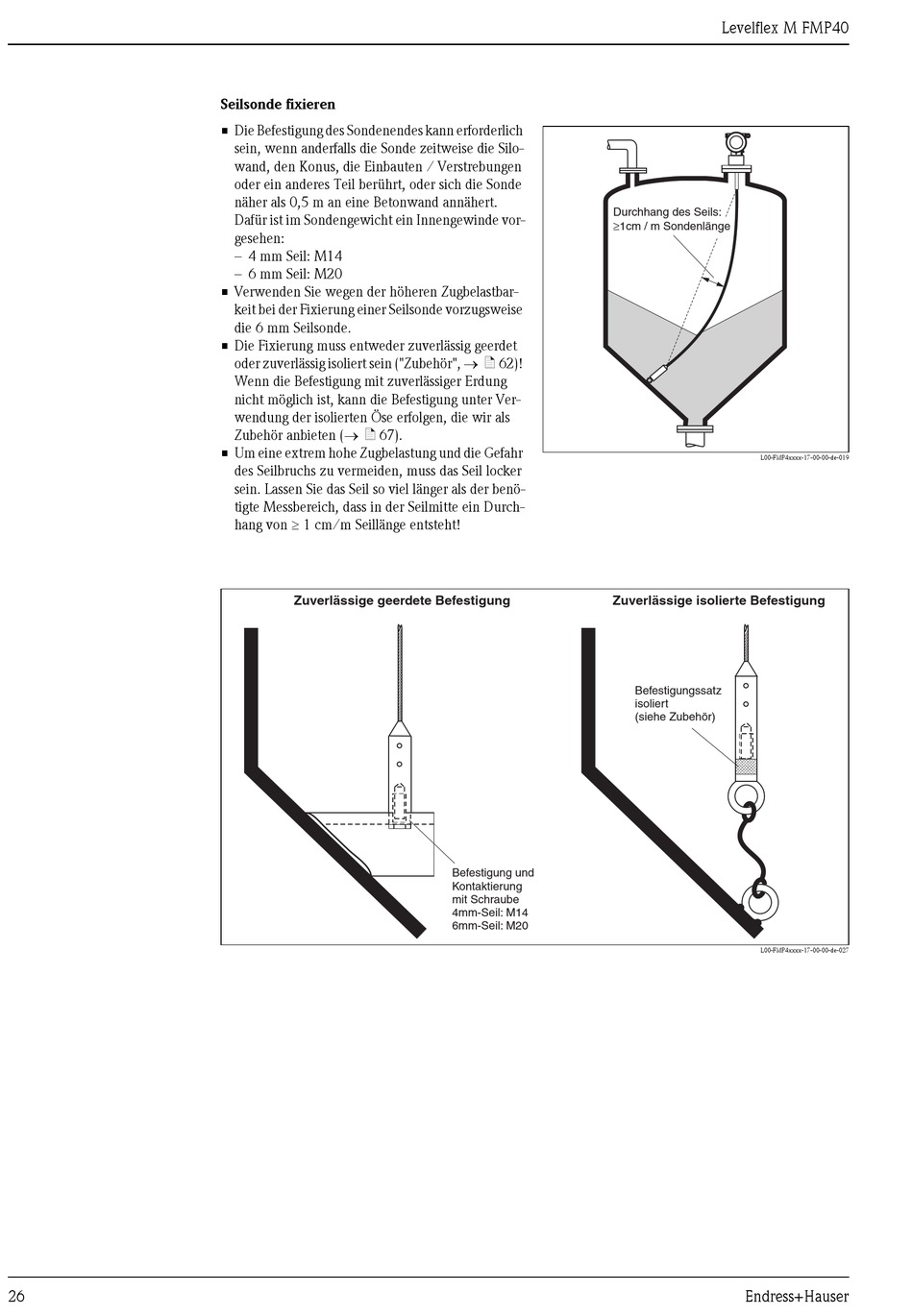

Seilsonde fixieren
• Die Befestigung des Sondenendes kann erforderlich
sein, wenn anderfalls die Sonde zeitweise die Silo-
wand, den Konus, die Einbauten / Verstrebungen
oder ein anderes Teil berührt, oder sich die Sonde
näher als 0,5 m an eine Betonwand annähert.
Dafür ist im Sondengewicht ein Innengewinde vor-
gesehen:
– 4 mm Seil: M14
– 6 mm Seil: M20
• Verwenden Sie wegen der höheren Zugbelastbar-
keit bei der Fixierung einer Seilsonde vorzugsweise
die 6 mm Seilsonde.
• Die Fixierung muss entweder zuverlässig geerdet
oder zuverlässig isoliert sein ("Zubehör", → ä 62)!
Wenn die Befestigung mit zuverlässiger Erdung
nicht möglich ist, kann die Befestigung unter Ver-
wendung der isolierten Öse erfolgen, die wir als
Zubehör anbieten (→ ä 67).
• Um eine extrem hohe Zugbelastung und die Gefahr
des Seilbruchs zu vermeiden, muss das Seil locker
sein. Lassen Sie das Seil so viel länger als der benö-
tigte Messbereich, dass in der Seilmitte ein Durch-
hang von ≥ 1 cm/m Seillänge entsteht!
Zuverlässige geerdete Befestigung
Durchhang des Seils:
≥
1cm / m Sondenlänge
Zuverlässige isolierte Befestigung
Befestigung und
Kontaktierung
mit Schraube
4mm-Seil: M14
6mm-Seil: M20
Levelflex M FMP40
L00-FMP4xxxx-17-00-00-de-019
Befestigungssatz
isoliert
(siehe Zubehör)
L00-FMP4xxxx-17-00-00-de-027
