Levelflex M FMP40 PROFIBUS PA
Endress+Hauser

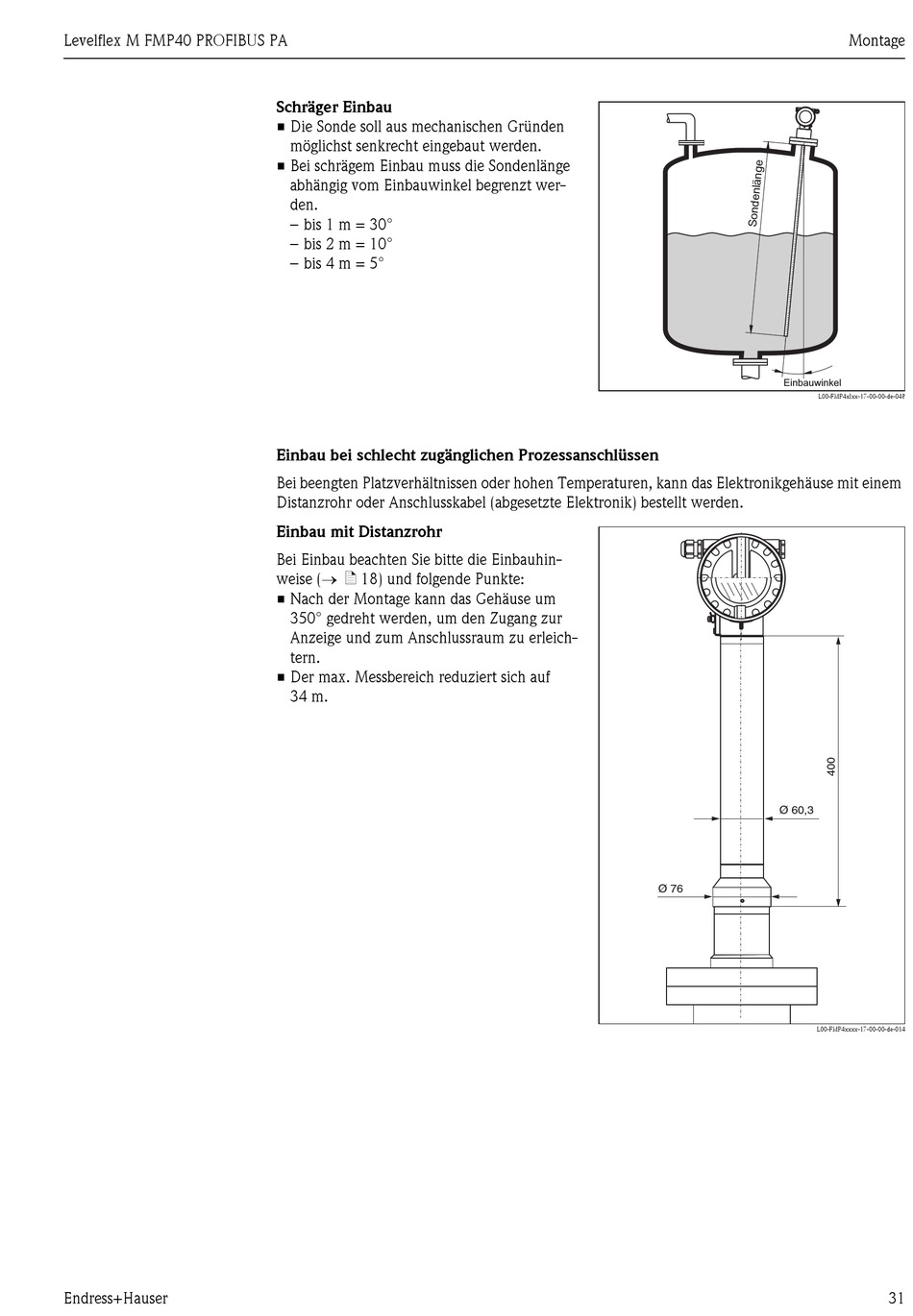

Schräger Einbau
• Die Sonde soll aus mechanischen Gründen
möglichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt wer-
den.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Einbau bei schlecht zugänglichen Prozessanschlüssen
Bei beengten Platzverhältnissen oder hohen Temperaturen, kann das Elektronikgehäuse mit einem
Distanzrohr oder Anschlusskabel (abgesetzte Elektronik) bestellt werden.
Einbau mit Distanzrohr
Bei Einbau beachten Sie bitte die Einbauhin-
weise (→ ä 18) und folgende Punkte:
• Nach der Montage kann das Gehäuse um
350° gedreht werden, um den Zugang zur
Anzeige und zum Anschlussraum zu erleich-
tern.
• Der max. Messbereich reduziert sich auf
34 m.
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
Ø 60,3
Ø 76
L00-FMP4xxxx-17-00-00-de-014
Montage
31
