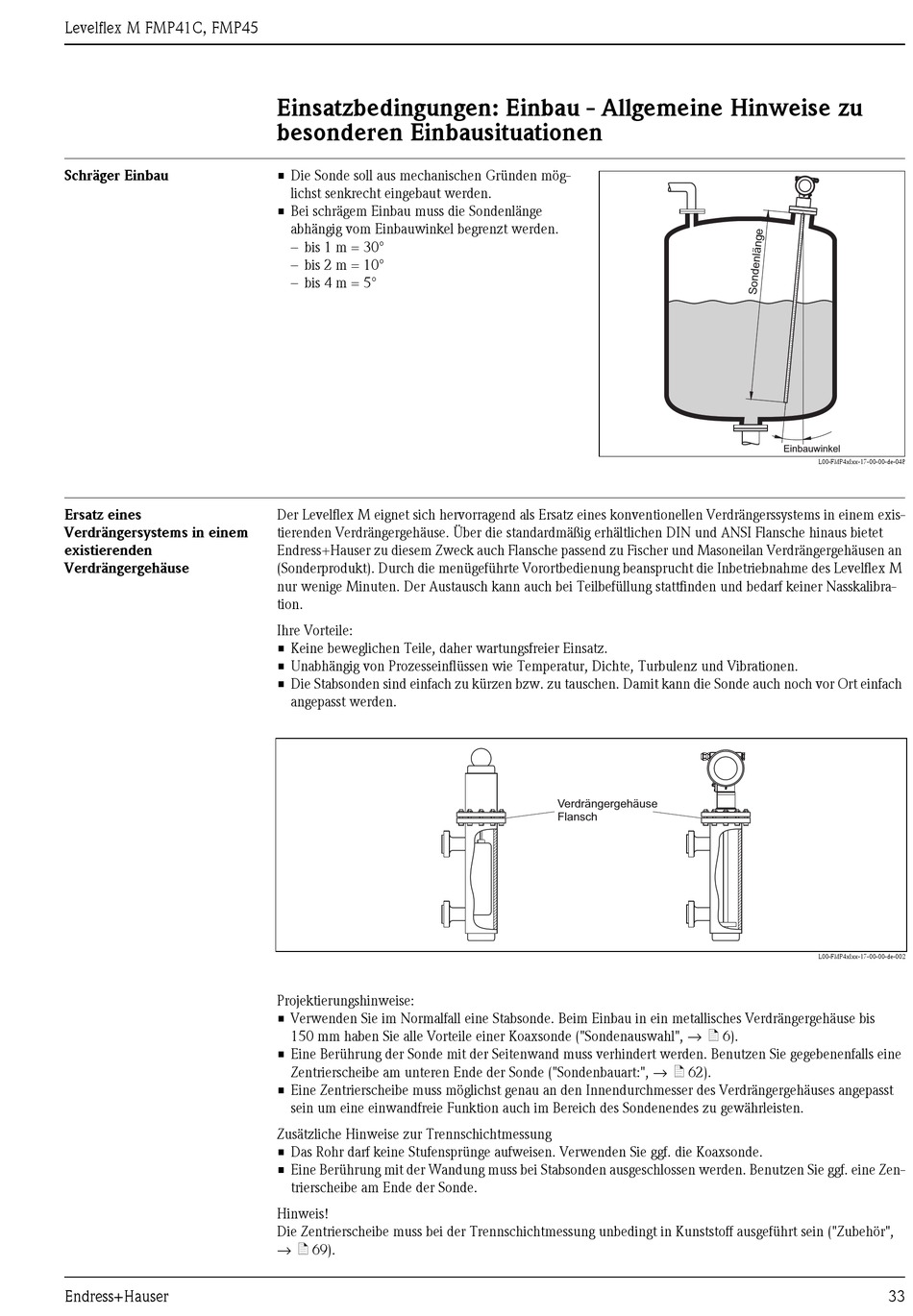

Levelflex M FMP41C, FMP45
Schräger Einbau
Ersatz eines
Verdrängersystems in einem
existierenden
Verdrängergehäuse
Endress+Hauser
Einsatzbedingungen: Einbau - Allgemeine Hinweise zu
besonderen Einbausituationen
• Die Sonde soll aus mechanischen Gründen mög-
lichst senkrecht eingebaut werden.
• Bei schrägem Einbau muss die Sondenlänge
abhängig vom Einbauwinkel begrenzt werden.
– bis 1 m = 30°
– bis 2 m = 10°
– bis 4 m = 5°
Der Levelflex M eignet sich hervorragend als Ersatz eines konventionellen Verdrängerssystems in einem exis-
tierenden Verdrängergehäuse. Über die standardmäßig erhältlichen DIN und ANSI Flansche hinaus bietet
Endress+Hauser zu diesem Zweck auch Flansche passend zu Fischer und Masoneilan Verdrängergehäusen an
(Sonderprodukt). Durch die menügeführte Vorortbedienung beansprucht die Inbetriebnahme des Levelflex M
nur wenige Minuten. Der Austausch kann auch bei Teilbefüllung stattfinden und bedarf keiner Nasskalibra-
tion.
Ihre Vorteile:
• Keine beweglichen Teile, daher wartungsfreier Einsatz.
• Unabhängig von Prozesseinflüssen wie Temperatur, Dichte, Turbulenz und Vibrationen.
• Die Stabsonden sind einfach zu kürzen bzw. zu tauschen. Damit kann die Sonde auch noch vor Ort einfach
angepasst werden.
Projektierungshinweise:
• Verwenden Sie im Normalfall eine Stabsonde. Beim Einbau in ein metallisches Verdrängergehäuse bis
150 mm haben Sie alle Vorteile einer Koaxsonde ("Sondenauswahl", → ä 6).
• Eine Berührung der Sonde mit der Seitenwand muss verhindert werden. Benutzen Sie gegebenenfalls eine
Zentrierscheibe am unteren Ende der Sonde ("Sondenbauart:", → ä 62).
• Eine Zentrierscheibe muss möglichst genau an den Innendurchmesser des Verdrängergehäuses angepasst
sein um eine einwandfreie Funktion auch im Bereich des Sondenendes zu gewährleisten.
Zusätzliche Hinweise zur Trennschichtmessung
• Das Rohr darf keine Stufensprünge aufweisen. Verwenden Sie ggf. die Koaxsonde.
• Eine Berührung mit der Wandung muss bei Stabsonden ausgeschlossen werden. Benutzen Sie ggf. eine Zen-
trierscheibe am Ende der Sonde.
Hinweis!
Die Zentrierscheibe muss bei der Trennschichtmessung unbedingt in Kunststoff ausgeführt sein ("Zubehör",
→ ä 69).
Verdrängergehäuse
Flansch
Einbauwinkel
L00-FMP4xIxx-17-00-00-de-048
L00-FMP4xIxx-17-00-00-de-002
33
