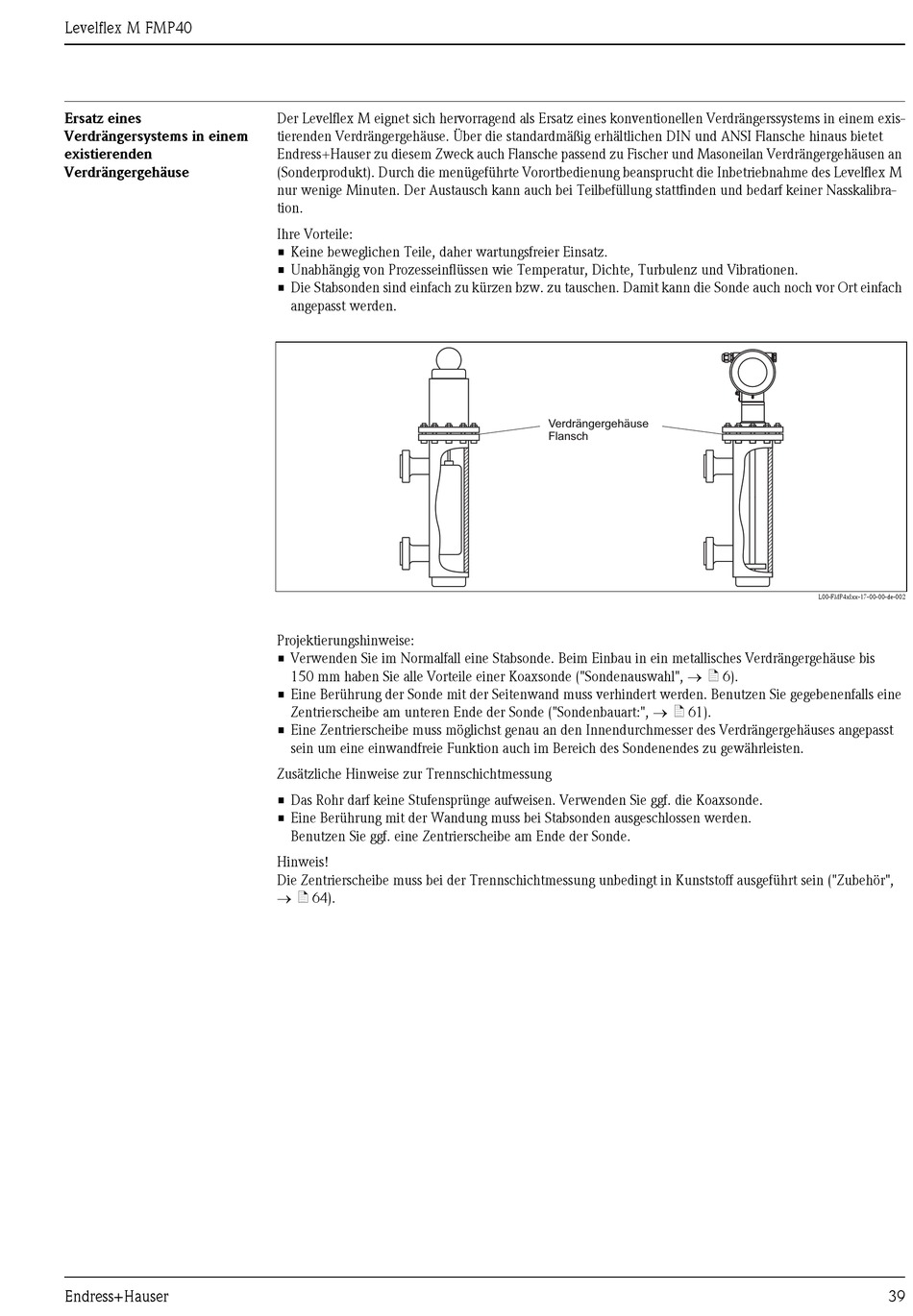

Endress+Hauser Levelflex M FMP40 Technische Information Seite 39

Levelflex M FMP40
Ersatz eines
Verdrängersystems in einem
existierenden
Verdrängergehäuse
Endress+Hauser
Der Levelflex M eignet sich hervorragend als Ersatz eines konventionellen Verdrängerssystems in einem exis-
tierenden Verdrängergehäuse. Über die standardmäßig erhältlichen DIN und ANSI Flansche hinaus bietet
Endress+Hauser zu diesem Zweck auch Flansche passend zu Fischer und Masoneilan Verdrängergehäusen an
(Sonderprodukt). Durch die menügeführte Vorortbedienung beansprucht die Inbetriebnahme des Levelflex M
nur wenige Minuten. Der Austausch kann auch bei Teilbefüllung stattfinden und bedarf keiner Nasskalibra-
tion.
Ihre Vorteile:
• Keine beweglichen Teile, daher wartungsfreier Einsatz.
• Unabhängig von Prozesseinflüssen wie Temperatur, Dichte, Turbulenz und Vibrationen.
• Die Stabsonden sind einfach zu kürzen bzw. zu tauschen. Damit kann die Sonde auch noch vor Ort einfach
angepasst werden.
Projektierungshinweise:
• Verwenden Sie im Normalfall eine Stabsonde. Beim Einbau in ein metallisches Verdrängergehäuse bis
150 mm haben Sie alle Vorteile einer Koaxsonde ("Sondenauswahl", → ä 6).
• Eine Berührung der Sonde mit der Seitenwand muss verhindert werden. Benutzen Sie gegebenenfalls eine
Zentrierscheibe am unteren Ende der Sonde ("Sondenbauart:", → ä 61).
• Eine Zentrierscheibe muss möglichst genau an den Innendurchmesser des Verdrängergehäuses angepasst
sein um eine einwandfreie Funktion auch im Bereich des Sondenendes zu gewährleisten.
Zusätzliche Hinweise zur Trennschichtmessung
• Das Rohr darf keine Stufensprünge aufweisen. Verwenden Sie ggf. die Koaxsonde.
• Eine Berührung mit der Wandung muss bei Stabsonden ausgeschlossen werden.
Benutzen Sie ggf. eine Zentrierscheibe am Ende der Sonde.
Hinweis!
Die Zentrierscheibe muss bei der Trennschichtmessung unbedingt in Kunststoff ausgeführt sein ("Zubehör",
→ ä 64).
Verdrängergehäuse
Flansch
L00-FMP4xIxx-17-00-00-de-002
39
