Endress+Hauser Levelflex M FMP40 Technische Information Seite 15

Levelflex M FMP40
Elektrischer Anschluss

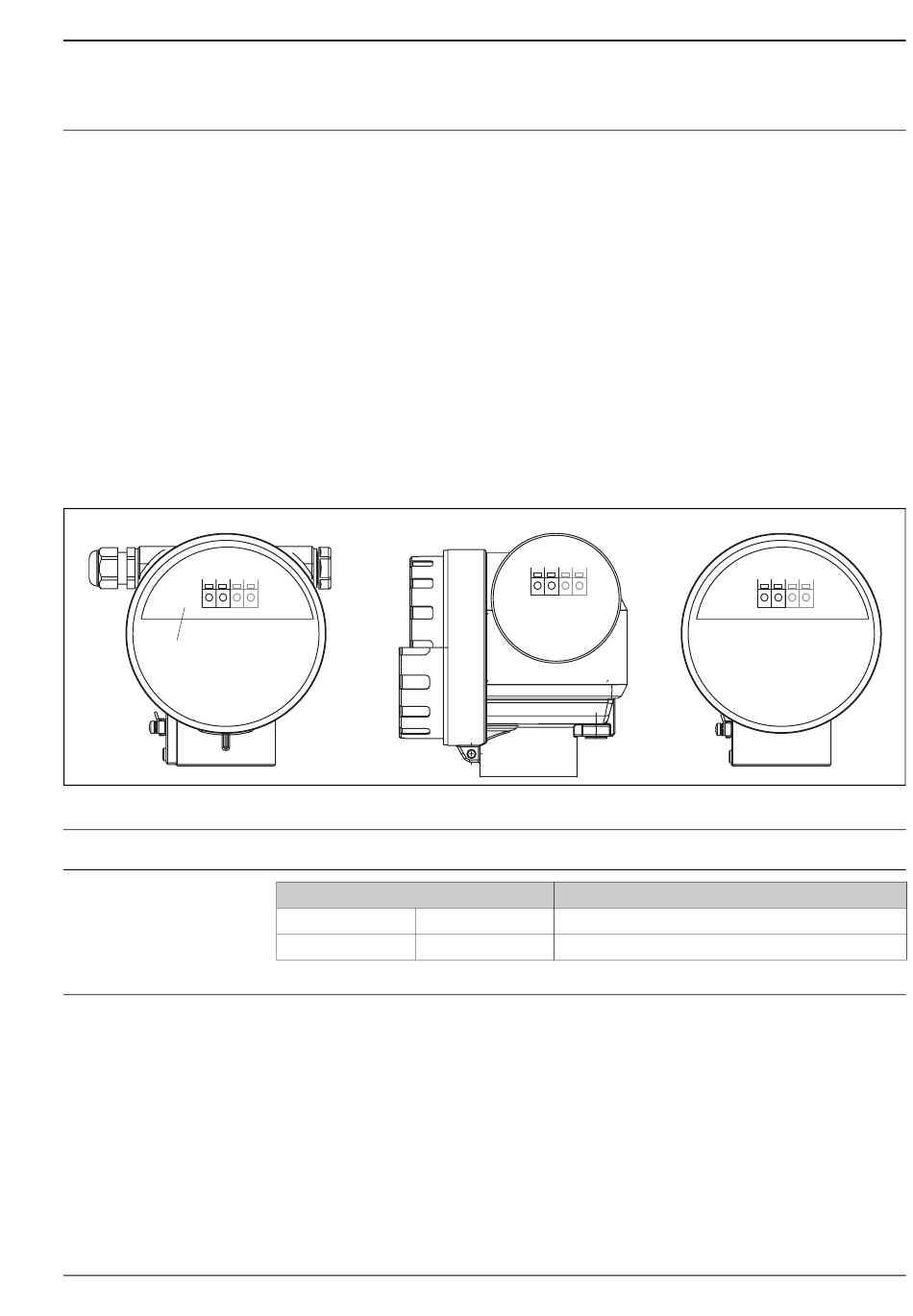

Gehäuse F12
1 2 3
abgedichteter
Anschlußraum
Erdanschluss
Kabelverschraubung
Klemmen
Endress+Hauser
Hilfsenergie
Anschlussraum
Es stehen drei Gehäuse zur Verfügung:
• Aluminium Gehäuse F12 mit zusätzlich abgedichtetem Anschlussraum für:
– Standard,
– Ex ia,
– Staub-Ex.
• Aluminium Gehäuse T12 mit separatem Anschlussraum für:
– Standard,
– Ex e,
– Ex d,
– Ex ia (mit Überspannungschutz),
– Staub-Ex.
• Rostfreier Stahl 316L (1.4435) Gehäuse F23 für:
– Standard,
– Ex ia,
– Staub-Ex.
Nach der Montage kann das Gehäuse um 350° gedreht werden, um den Zugang zur Anzeige und zum
Anschlussraum zu erleichtern.
4
Eine gute Erdung an der Erdklemme außen am Gehäuse ist notwendig, um die EMV-Festigkeit zu erreichen.
Typ
Standard, Ex ia, IS
Ex em, Ex nA
Für Aderquerschnitte 0,5...2,5 mm
Gehäuse T12
1 2 3 4
Klemmbereich
Kunststoff M20x1,5 5...10 mm
Metall M20x1,5 7...10,5 mm
2
Gehäuse F23
1 2 3 4
L00-FMR2xxxx-04-00-00-de-019
15
